98
©
2016 Columbus McKinnon Industrial Products GmbH
Inspectie van de rem
Onmiddellijk contact opnemen met de fabrikant, als onregelmatigheden worden vastgesteld
(bijv. defecte remschijven). Alle onderdelen van de rem moeten worden gecontroleerd op
slijtage, beschadiging, verkleuring door oververhitting en op functionaliteit.
Remschijven moeten altijd vrij van vet, olie, water of vuil zijn. Controleer op verkleving van de
remschijven.
De handketting vervangen
LET OP: Kettingen moeten worden vervangen door kettingen van hetzelfde materiaal,
kwaliteit en afmetingen.
• Een geopende schalm is nodig als gereedschap. Deze kan worden verkregen door een stuk
van een schalm met dezelfde afmetingen weg te slijpen met behulp van een haakse slijper.
Het weggeslepen stuk moet minstens dezelfde lengte hebben als de dikte van de schalm.
• Open de oude handketting (het liefst aan de verbindingsschalm) en haak de geopende
schalm in het losse kettingeinde dat zich aan de voorkant van het handkettingwiel bevindt.
• Hang de nieuwe handketting ook in de geopende schalm en trek hem door de
kettinggeleiders en over het handkettingwiel.
• De ketting niet verdraaid inbouwen. De lassen moeten naar buiten wijzen.
• De oude handketting en geopende schalm verwijderen en de twee losse einden van de
nieuwe ketting verbinden met behulp van een verbindingschalm.

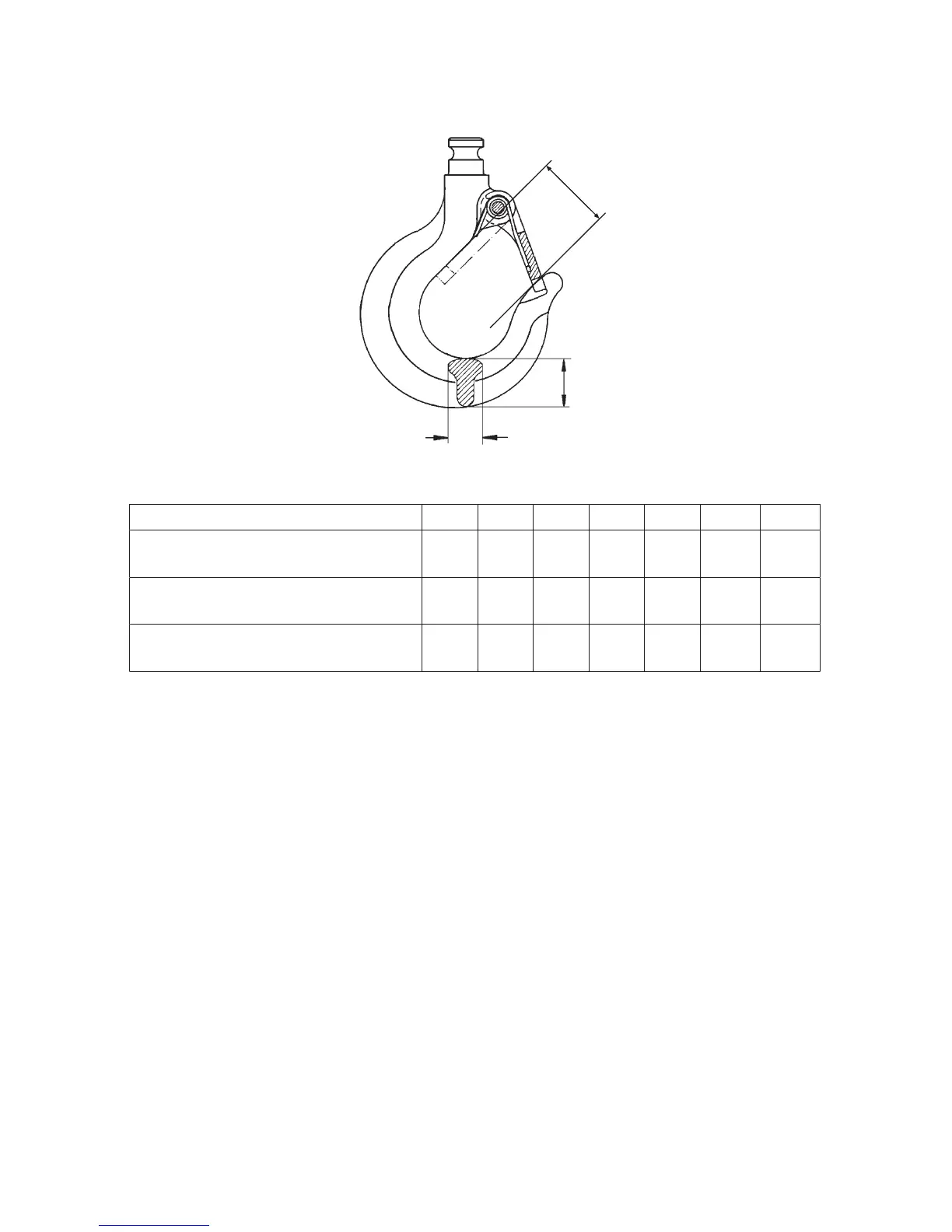

Hakenmaße / Hook dimensions / Dimensions du crochet
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Hakenöffnungsmaß / Hook opening
Ouverture du crochet
a
nom.
a
max.
[mm]
[mm]
24,0
26,4
29,0
31,9
35,0
38,5
40,0
44,0
47,0
51,7
68,0
74,8
64,0
70,4
Maß Hakenbreite / Hook width
Largeur du crochet
b
nom.
b
min.
[mm]
[mm]
14,0
13,3
19,0
18,1
22,0
20,9
30,0
28,5
37,0
35,2
50,0
47,5
56,0
53,2
Maß Hakendicke / Hook height
Hauteur du crochet
h
nom.
h
min.
[mm]
[mm]
17,0
16,2
22,0
20,9
30,0
28,5
38,0
36,1
45,0
42,8
68,0
64,6
85,0
80,8
Tab. 3
