– 39 –

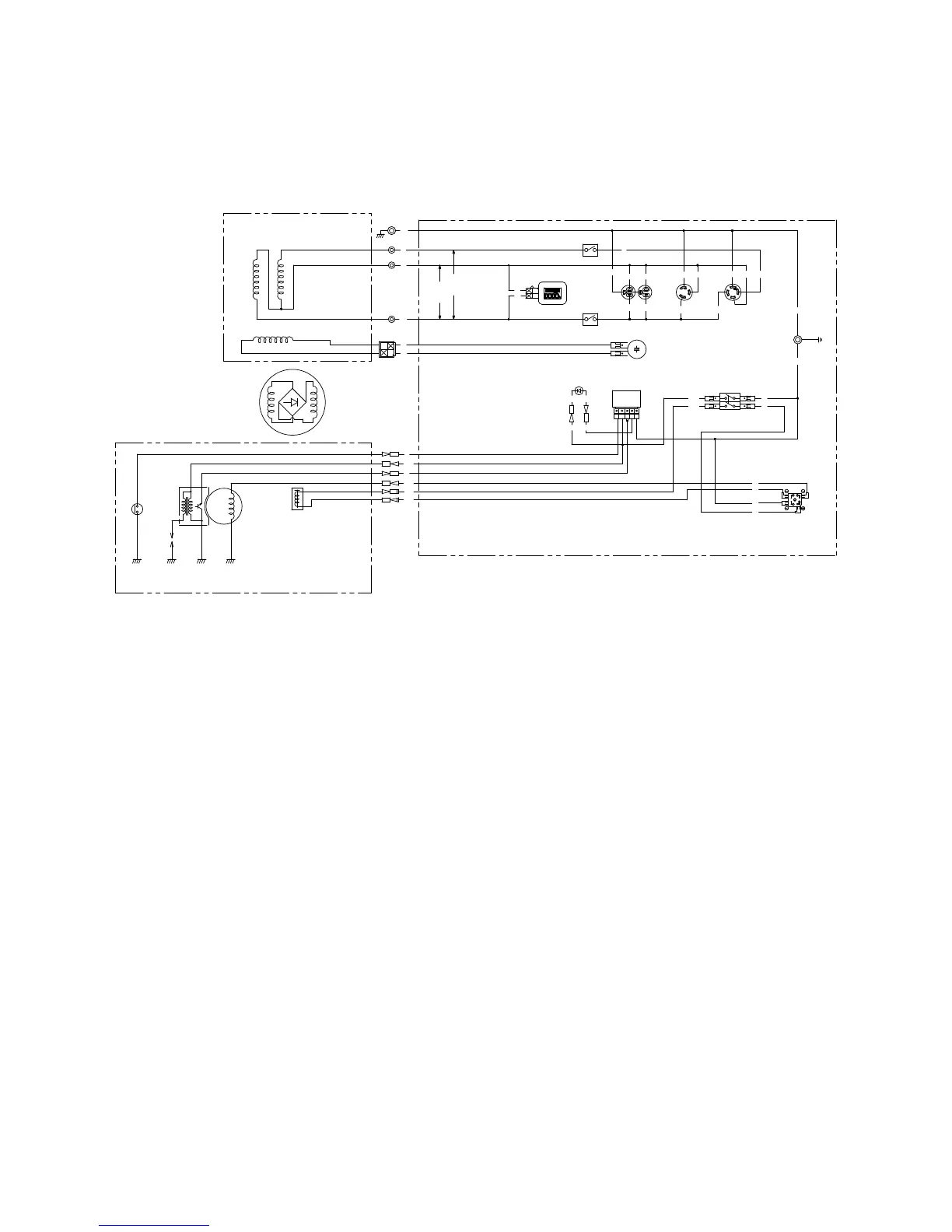

DIAGRAMA DE FIAÇÃO
EF4000DFW
1 Conjunto do rotor
2 Sub-bobina
3 Bobina principal
4 Conjunto do estator
5 Medidor de tensão/hora
6 Chave de CA (disjuntor sem
fusível)
7 Tomada de CA
8 Chave do motor
9 Retificador
0 Condensador
q Unidade de advertência do
óleo
w Luz de advertência do óleo
e Válvula do solenoide do car-
burador
r Bobina de carregamento
t Unidade TCI
y Vela de ignição
u Chave do nível de óleo
Código de cores
B Preto
Br Marrom
G Verde
L Azul
O Laranja
R Vermelho
Y Amarelo
B/W Preto/Branco
G/R
Verde/Vermelho
G/Y Verde/Amarelo
L/R Azul/Vermelho
L/W Azul/Branco
B
Br
G/Y
R
Br
G
G
R
R
Br
G
B
G/Y
G
G/Y
BL
R
Br
G/Y
R
Br
L
G/Y
240V
120V
B/W Y
B/W Y
L
B/W
B
L/R
Y
L
G/R
L/R
L/W
L
O Y
O
B/W
B/W
Br
R
Br
R
G/R
B
Y
L/W
1
2
4
5
6
6
7 7
7 7
8
0
q
w
r
t
y
u
e
3
9
