Yamaha MOX8 Service Manual

8
MOX6/MOX8

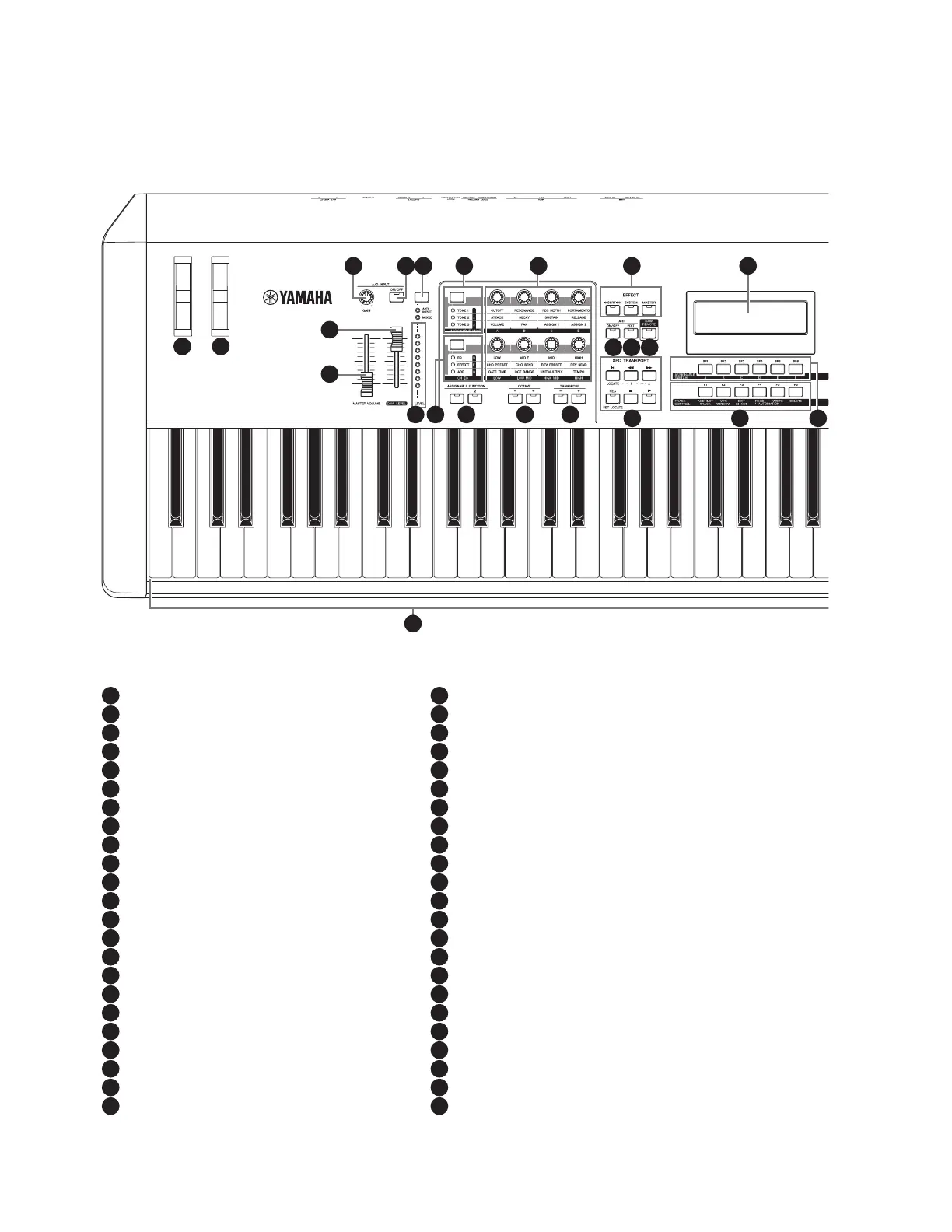

7RS3DQHO（フロントパネル）
02;
&&&%$*)('&%$



 

  


































.H\ERDUG
3LWFK%HQGZKHHO
0RGXODWLRQZKHHO
>0$67(592/80(@VOLGHU
>'$:/(9(/@VOLGHU
$',1387>*$,1@NQRE
$',1387>212))@EXWWRQ
>/(9(/@PHWHUEXWWRQ
>/(9(/@PHWHU
.QRE)XQFWLRQEXWWRQ
.QRE)XQFWLRQEXWWRQ
.QREV²
$66,*1$%/()81&7,21>@>@EXWWRQV
2&7$9(>@DQG>@EXWWRQV
75$16326(>@DQG>@EXWWRQV
())(&7EXWWRQV
$53>212))@EXWWRQ
$53>(',7@EXWWRQ
>'$:5(027(@EXWWRQ
6(475$163257 EXWWRQ
/&'/LTXLG&U\VWDO'LVSOD\
>)@²>)@)XQFWLRQEXWWRQV
>6)@²>6)@6XE)XQFWLRQEXWWRQV























鍵盤
ピッチベンドホイール
モジュレーションホイール
[MASTERVOLUME](マスターボリューム)スライダー
[DAWLEVEL](DAWレベル)スライダー
A/DINPUT[GAIN](A/Dインプットゲイン)ノブ
A/DINPUT[ON/OFF](A/Dインプットオン/オフ)ボタン
[LEVEL](レベル)メーター切り替えボタン
[LEVEL](レベル)メーター
ノブファンクションボタン1
ノブファンクションボタン2
ノブ1〜8
ASSIGNABLEFUNCTION(アサイナブルファンクション)[1]/[2]ボタン
OCTAVE(オクターブ)[−]/[＋]ボタン
TRANSPOSE(トランスポーズ)[−]/[＋]ボタン
EFFECT(エフェクト)ボタン群
ARP[ON/OFF](アルペジオオン/オフ)ボタン
ARP[EDIT] (アルペジオエディット) ボタン
[DAWREMOTE](DAWリモート)ボタン
SEQTRANSPORT(シーケンサートランスポート) ボタン
LCD(液晶ディスプレイ)
[F1]〜[F6](ファンクション)ボタン
[SF1]〜[SF6](サブファンクション)ボタン

Yamaha MOX8 Specifications

General

Polyphony	64 notes
Arpeggiator	6, 720 types
Display	240 x 64 dot LCD
Sound Engine	AWM2
Multitimbral Capacity	16 parts
Wave ROM	355MB (when converted to 16-bit linear format)
Keyboard	88-key, Graded Hammer Standard (GHS) keyboard
Effects	Reverb, Chorus, Insertion Effects, Master Effects, EQ
Sequencer	16-track
Connectivity	USB, MIDI In/Out, Phones, Output L/Mono, R, Foot Controller, Footswitch, Damper
Dimensions	1, 320 x 405 x 168 mm
