3

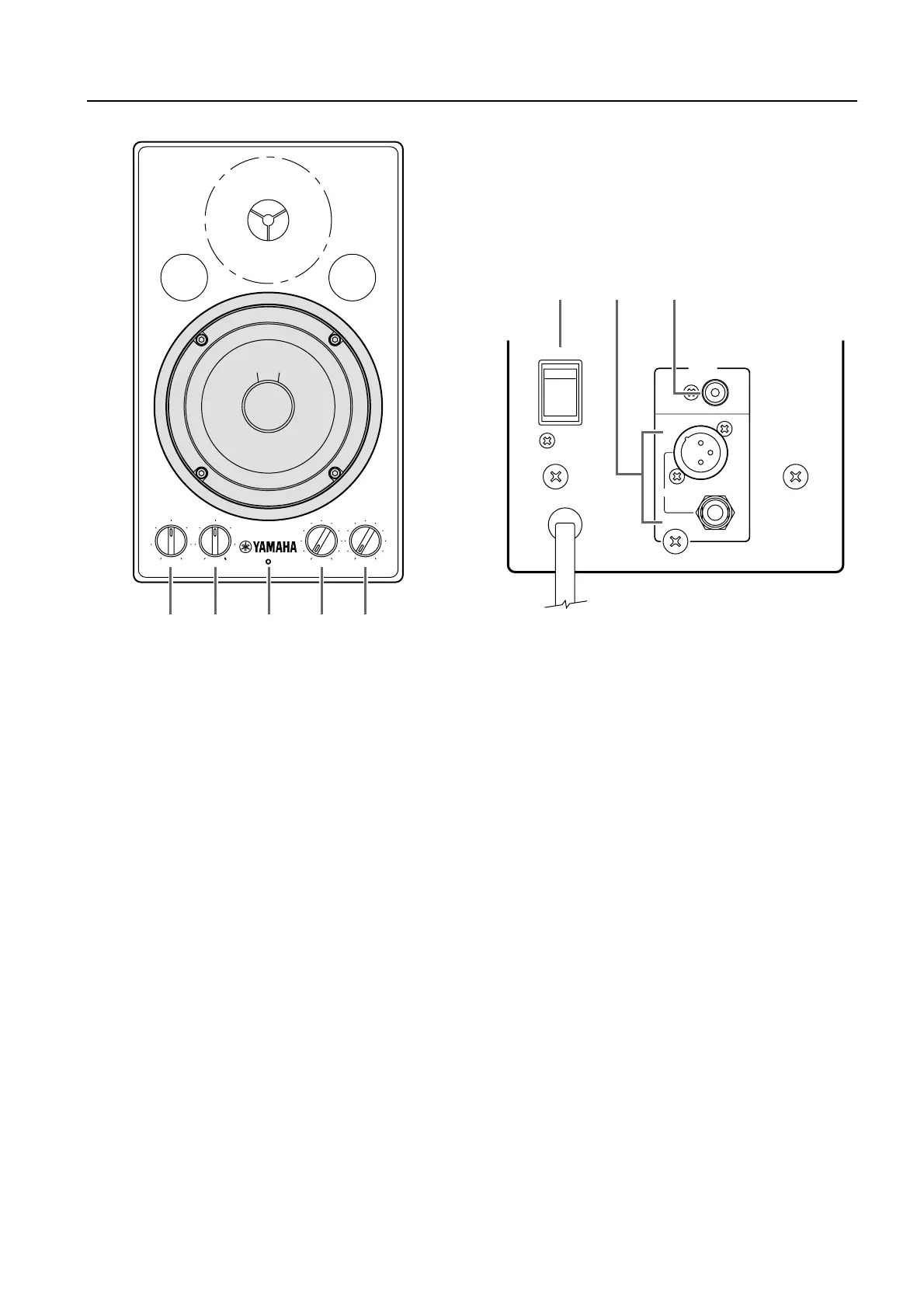

Vorderseite/Rückseite
1 LOW-Regler
Mit diesem Regler kann der Bassbereich um 100 Hz
zwischen –3 dB und +3 dB variiert werden. In der Mit-
telposition erhält man eine glatte Frequenzgangskurve.
Durch Drehen nach rechts wird der Pegel angehoben
und durch Drehen nach links abgesenkt.
2 HIGH-Regler
Mit diesem Regler kann der Höhenbereich um 10 kHz
zwischen –3 dB und +3 dB variiert werden. In der Mit-
telposition erhält man eine glatte Frequenzgangskurve.
Durch Drehen nach rechts wird der Pegel angehoben
und durch Drehen nach links abgesenkt.
3 Betriebslampe
Leuchtet grün auf, wenn der POWER-Schalter auf der
Rückseite auf ON steht.
4 LINE 1-Pegelregler
Mit diesem Regler kann der Pegel des Eingangssignals
der auf der Rückseite befindlichen INPUT LINE 1-
Buchse (7) eingestellt werden. Durch Drehen nach
rechts wird der Pegel angehoben und durch Drehen
nach links abgesenkt.
5 LINE 2-Pegelregler
Mit diesem Regler kann der Pegel des Eingangssignals
der auf der Rückseite befindlichen INPUT LINE 2-
Buchsen (8) eingestellt werden. Durch Drehen nach
rechts wird der Pegel angehoben und durch Drehen
nach links abgesenkt.
6 POWER-Schalter
Mit diesem Schalter wird die Stromversorgung des
MSP3 ein- und ausgeschaltet. Im eingeschalteten
Zustand leuchtet die Betriebslampe (3) grün auf.
7 INPUT LINE 1-Buchse
Cinch-Eingangsbuchse zum Anschluss eines RCA-
Steckers.
8 INPUT LINE 2-Buchsen
Symmetrische Buchsen zur Zuleitung von Line-Pegel-
Signalen von einer Mischkonsole. Die eine Buchse ist
für einen XLR-3-31-Stecker und die andere für einen
TRS-Klinkenstecker ausgelegt.
LOW HIGH LINE
12
1 2 43 5
ON
INPUT
LINE 1
(–10dB)
LINE 2
(+4dB)
PARALLEL
OFF
POWER
6 8 7
