Yamaha S2 - Specifications; Common Specifications for S2;S2 X; S2 Specifications; S2 X Specifications

■仕 様
＜S2/S2X共通＞
再生周波数帯域 80Hz〜20kHz
許容入力 45W（NOISE；IEC268-5）
90W（PROGRAM）
180W（MAX）
公称インピーダンス 6Ω
能率 90dBSPL（1W,1m）
入力端子 線材ダイレクト接続
スピーカーユニット JA1276（12cmコーン形）
ハイインピーダンス対応 別売トランス（ST15）取付可能
エンクロージャー タイプ ；バスレフ型
内容積 ；2.3
材質 ；ABS
寸法 最大外形寸法 φ282×95.5mm
取付時露出部高 20.5mm
取付時内部高 75mm
取付穴寸法 φ244
取付可能天井厚 9〜40mm
取付方法 クランプ方式
重量 1.9kg
仕上げ
スピーカー本体 ； ABS
ブラック
グリル枠 ； ABS
ホワイト塗装（マンセルN9.5近似色）
グリルネット； パンチングメタル
ホワイト塗装（マンセルN9.5近似色）
付属品 取付穴用テンプレート、
セーフティーワイヤー
オプション リフレクター RE2
トランス ST15
＜S2＞
非常用放送設備認定 別売トランスST15との組合せで認定品
＜S2X＞
アッテネーター ATTスイッチ；0,−3,−6dB
S2XとトランスST15を組合せることもできますが、その場合、
非常用放送設備認定基準に適合していませんのでご注意くだ
さい。
＜参考：S2と別売トランスST15を組合せたとき＞
定格入力 15W/10W/5W （100V）
インピーダンス 670Ω/1kΩ/2kΩ
寸法 最大外形寸法 φ282×143.5mm
取付時内部高 123mm
重量 2.4kg
その他
非常用放送設備認定品
（種別表示；L級）

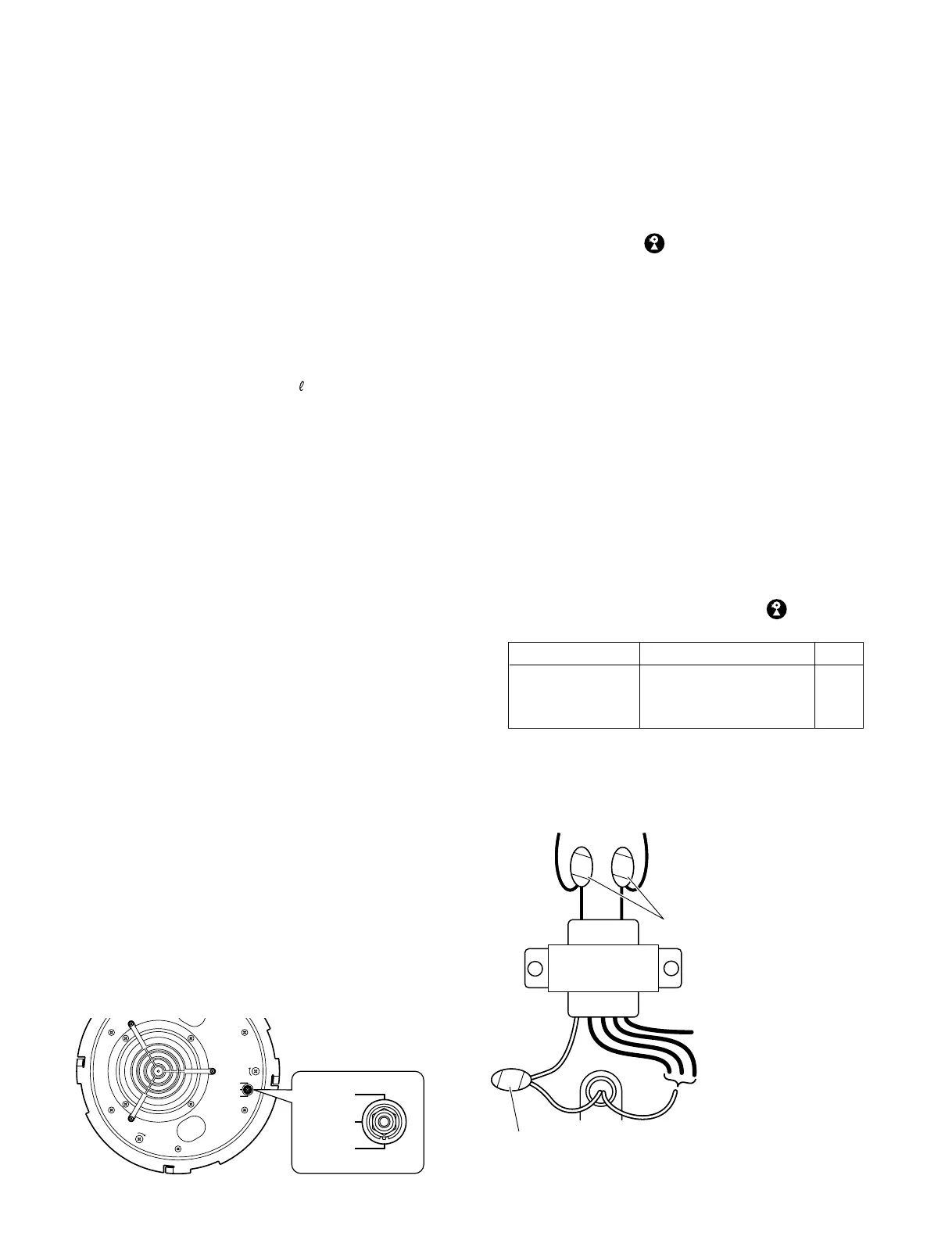

■接続方法
1. S2の背面にST15をタッピングネジ4×12（2本）で取付けま
す。このとき、トランス2次側がS2スピーカーコード側にな
る向きにしてください。
2. 入力線（100Vライン）をトランス1次側線材にカシメ等によ
り確実に結線し、ビニールテープ等で絶縁してください。
トランス1次側線材は白が（−）、黒が（＋）です。
3. トランス2次側線材の白（COM）をS2のスピーカーコード
の白線と結線します。
トランス2次側線材（＋）は、希望の入力（必要な音量）に対
応する線材色を下表より選択し、スピーカーコードの赤線
と結線してください。
非常用放送設備認定基準による種別表示
組合せトランス；ST15（スピーカー；S2）
2次側配線 青 黄 橙 茶 白
定格入力（W） 不可 15 10 5 COM
インピーダンス（Ω） ― 670 1k 2k ―
種別（級） ― L L L ―
結線部および使用しないリード線の芯線部は、ビニール
テープ等でしっかりと絶縁してください。
4. 配線をチェックしてください。
0 dB
ATT. –3dB
–6 dB
0 dB
ATT. –3dB
–6 dB
ATTスイッチ
カシメ後、ビニールテープ等で絶縁
（−） 100Vライン （＋）
青は使用不可です
白 赤
白茶橙黄青
黒白
黄・橙・茶のうち適合する
ものをS2の赤線と結線後、
ビニールテープ等で絶縁
カシメ後、ビニールテープ等で絶縁
ST15
