Yamaha V-IXION - Memeriksa Klakson; Horn

KOMPONEN KELISTRIKAN
8-70
c. Hidupkan mesin pada putaran 5000 r/min.
d. Ukur voltase pengisian
▲▲▲▲▲▲▲▲▲ ▲ ▲▲▲▲▲▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲▲▲
EAS28180

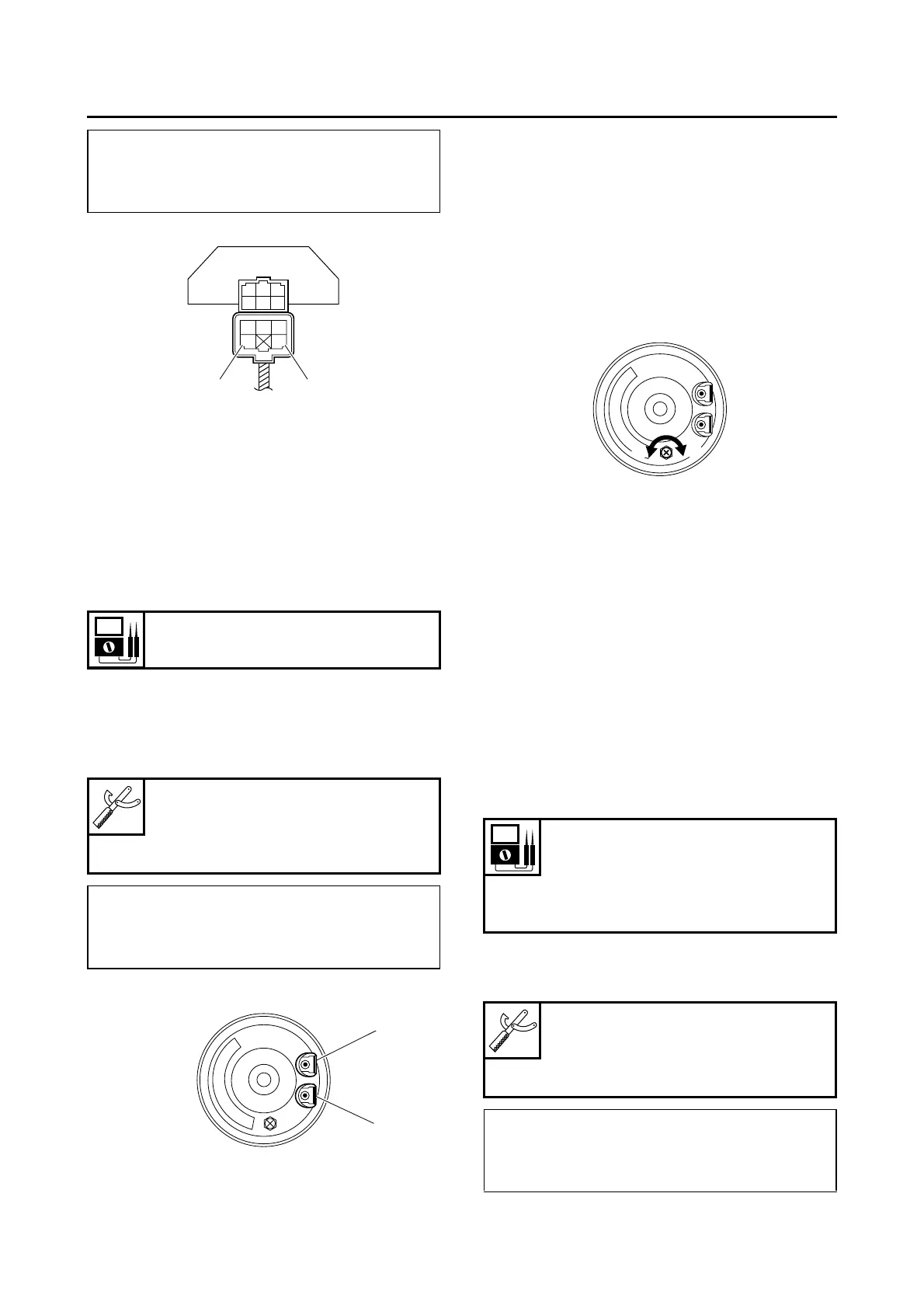

MEMERIKSA KLAKSON/ HORN
1. Periksa:
• Tahanan Klakson/Horn
diluar spesifikasi → Ganti
▼▼▼▼▼▼▼▼▼ ▼ ▼▼▼▼▼▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
a. Lepaskan connector dari terminal horn.
b. Pasang pocket tester (Ω × 1) pada terminal
Horn
c. Ukur tahanan horn .
▲▲▲▲▲▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲▲▲
2. Periksa:
• Suara klakson/Horn
suara sember → setel, atau ganti
▼▼▼▼▼▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
a. Pasang battery (12 V) tpada horn.
b. Putar mur penyetel ke arah “a” atau “b”
hingga spesifikasi suara baik
▲▲▲▲▲▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲ ▲▲▲▲ ▲▲▲
EAS28220
MEMERIKSA SENDER BAHAN BAKAR
1. Lepaskan:
• Coupler unit pompa bahan bakar
(dari kabel bodi)
2. Lepaskan:
• Tangki bahan bakar
3. Lepas:
• Unit pompa bahan bakar
(dari dalam tangki bensin)
4. Periksa:
• Tahanan sender bahan bakar
diluar spesifikasi → Ganti unit pompa
bensin.
▼▼▼▼▼▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
a. Pasang pocket tester ( Ω × 100) pada coupler
sender bahan bakar seperti pada gambar.
• Kabel positive tester →
red (merah) “1”
• Kabel negative tester →
black (hitam) “2”
Tahanan coil
4,30–4,80 Ω pada 20 °C
Pocket tester
90890-03112
Analog pocket tester
YU-03112-C
• Kabel positive tester →
terminal horn “1”
• Kabel negative tester →
terminal horn “2”
B R
WWW
1 2
1
2
Sender bahan bakar
Tahanan unit sender bensin (penuh)
4,0–10,0 Ω pada 20 °C (68 °F)
Tahanan unit sender bensin (kosong)
90,0–100,0 Ω pada 20 °C (68 °F)
Pocket tester
90890-03112
Analog pocket tester
YU-03112-C
• Kabel positive tester →
green (hijau)“1”
• Kabel negative tester →
black (hitam) “2”
b
a
