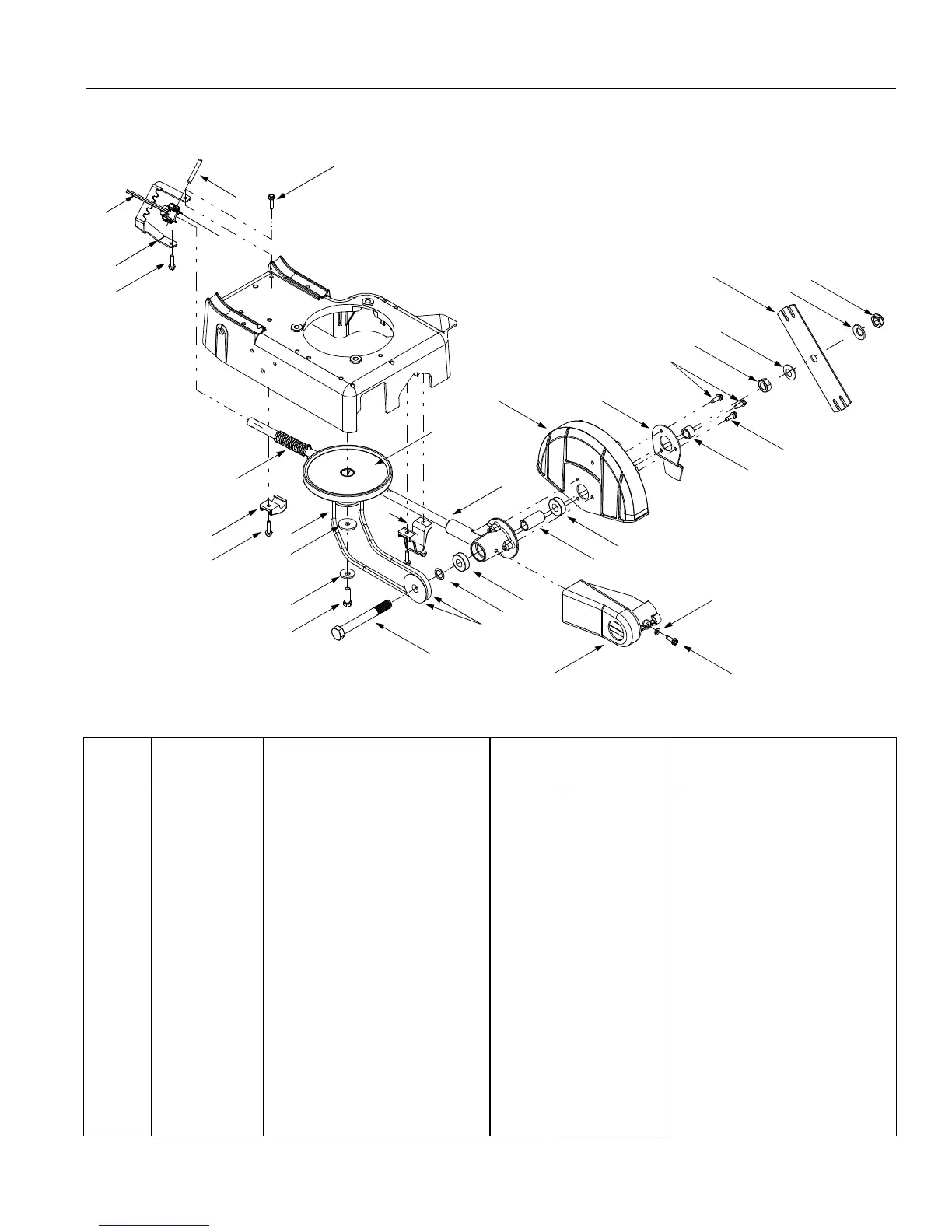

SECTION 9: MODELS 532 & 534 PARTS LIST
Ref.
No.
Part Number Description
1.
732-0862 Compression Spring
2.
710-1627 Hex Cap Screw, 5/8-18 x 5.25
3.
710-0191 Hex Cap Screw, 3/8-24 x 1.25
4.
736-0452 Bell Washer, .396 x 1.14 x .095
5.
736-0320 Flat Washer, .38 x 1.38 x .12
6.
710-1241 Hi-Lo Tap Screw, 1/4-15 x 1.0
7.
731-1930 Rear Rod Holder
8.
756-1150A Flywheel/Pulley Combination
9.
754-0343 V-belt
10.
756-0449 Sheave, .6255 x .6295
11.
731-1929 Front Rod Holder
12.
736-0116 Flat Washer, .635 x .93 x .06
13.
741-0155 Ball Bearing, .62 x 1.38 x .44
14.
731-1939 Belt Guard
15.
710-0642 Self-tapping Screw, 1/4-20 x .75
16.
736-0142 Flat Washer, .281 x .50 x .063
17.
719-0387A Spindle Bearing Housing w/ Insert
18.
750-1158 Spacer, .628 x .875 x 1.818
19.
731-1942 Blade Guard
20.
781-0740 Blade Guide
21.
750-1163 Spacer, .628 x .875 x .545
22.
712-0318 Jam Nut, 5/18-18
23.
736-0317 Bell Washer, .64 x 1.25 x .18
24.
781-0080 Standard Edger Blade, 9”
25.
712-0413 Nylon Lock Jam Nut, 5/8-18
26.
681-0139 Angle Adjustment Lever Ass’y
27.
715-0121 Spirol Pin, 1/4-20
28.
715-0143 Spirol Spring Pin, 1/4
29.
732-0188A Double Torsion Spring
30.
781-0749 Tilt index Bracket
Ref.
No.
Part Number Description
15
16
13
Spindle Assembly
14
18
13
12
10
19 20
21
15
15
16
23
23
25
24
2
17
11
3
4
5
9
6
7
8
1
28
27
6
30
26
29
Edger base assembly shown for reference only.
See page 14 for handle & frame parts breakdown.
