F7

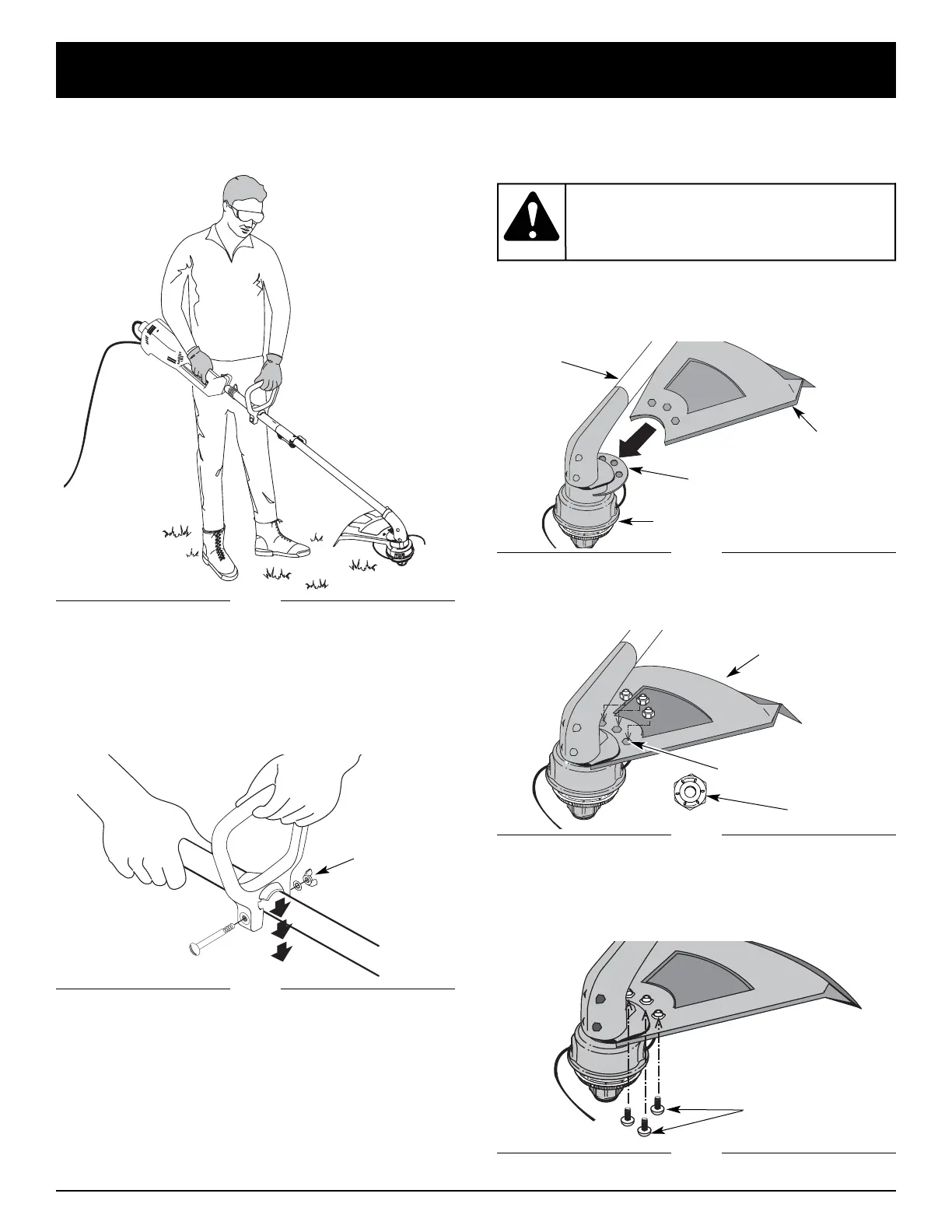

INSTRUCTIONS DE MONTAGE
INSTALLATION DU PROTECTEUR
D'ACCESSOIRE DE COUPE
Suivez les instructions suivantes si le protecteur
d'accessoire de coupe n'est pas installé sur l'appareil.
1. Glissez le protecteur d'accessoire de coupe dans
son support, situé sur l'accessoire. Alignez les trous
à vis du protecteur avec ceux de l'accessoire de
coupe (Fig. 3).
Fig. 3
Fig. 4
Fig. 5
2. Placez un écrou de blocage hex dans l'un des trois
trous encastré, sur le dessus du protecteur
d'accessoire de coupe (Fig. 4).
3. Introduisez une vis dans le trou du bas du protecteur
d'accessoire de coupe et vissez-la dans l'écrou posé
à l'étape 2 (Fig. 5). Évitez de serrer.
4. Répétez les étapes 2 et 3 jusqu'à ce que les trois vis
soient bien posées, puis serrez-les bien.
Corps de l'arbre
Protecteur d'accessoire
de coupe
Protecteur d'accessoire de coupe
Accessoire de coupe
Trous encastrés
Support du protecteur
Écrou de
blocage hex
Vis
n'utilisez
jamais la
désherbeuse sans protecteur d'accessoire
de coupe pour éviter des blessures graves.
AVERTISSEMENT:
RÉGLAGE DE LA POIGNÉE EN D
1. Tenez l’appareil en position de fonctionnement (Fig. 1).
2. Desserrez l'écrou papillon (Fig. 2). Il n’est pas
nécessaire d’enlever l’écrou papillon, la rondelle ou le
boulon.
3. Placez la poignée en D de manière à assurer une
prise idéale, puis serrez l'écrou papillon (Fig. 2).
Fig. 1
Fig. 2
Poignée en D
Écrou papillon
