Yard-Man YM26BC - Instalación y Ajuste de la Manija en J

E8
SECCIÓN 3: INTRUCCIONES DE ENSAMBLE

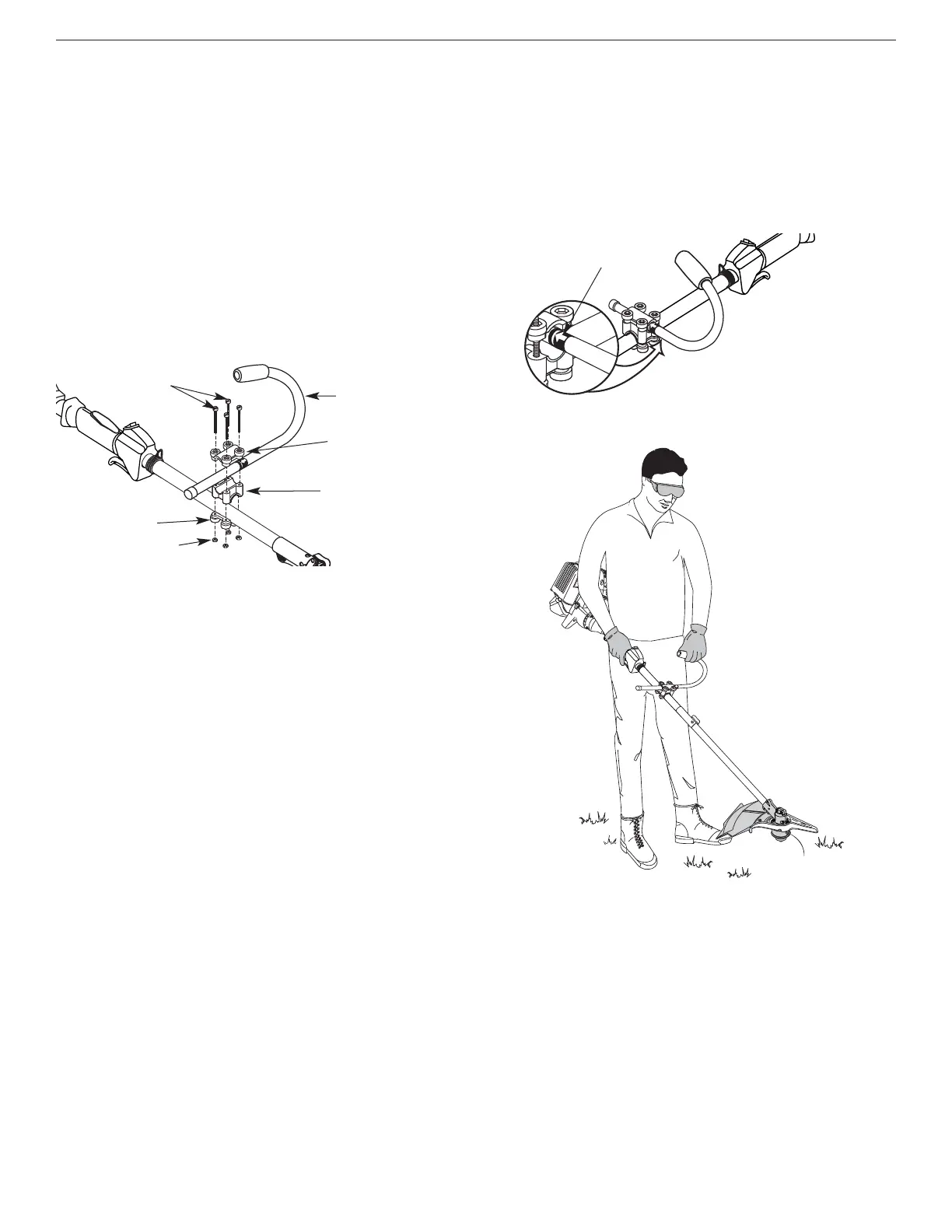

Figure 1
Figure 2
Figure 3
Calcomanía
En algunas unidades, la manija en J puede estar ya
instalada y sólo requiere aflojar los tornillos y ajustar la
manija en J de acuerdo con el operador. Proceda al paso
6 para ajustar la manija en J si ya está instalada.
INSTALACIÓN Y AJUSTE DE LA MANIJA EN J
Instalación
1. Saque los tornillos, tuercas y las abrazaderas media
y superior que se instalaron en la manija en J para su
envío.
2. Coloque la manija en J entre la abrazadera superior y
la abrazadera media (Fig. 1).
3. Mientras sostiene las tres piezas juntas, instale los
cuatro (4) tornillos a través de la abrazadera superior
en la abrazadera media.
NOTA: Los orificios de la abrazadera superior y media se
alinearán sólo cuando se ensamble en forma
correcta.
4. Coloque las abrazaderas y la manija en J por encima
del bastidor del eje y sobre la abrazadera inferior.
5. Sostenga cada tuerca hexagonal en el hueco de la
abrazadera inferior con un dedo. Comience a colocar
los tornillos con un destornillador Phillips grande. No
los apriete hasta ajustar la manija.
Ajuste
6. Afloje los tornillos de modo que la manija en J pueda
moverse fácilmente en el ensamble de abrazaderas.
No saque los tornillos ni las tuercas.
7. Deslice la manija en J hacia dentro o hacia fuera
hasta que la flecha o línea blanca de la calcomanía
toque el ensamble de abrazaderas (Fig. 2).
8. Mientras sostiene la unidad en posición de operación
(Fig. 3), coloque la manija en J en la posición que le
brinde el mejor agarre.
9. Ajuste los tornillos de la abrazadera en forma pareja
hasta que la manija en J esté firme.
(4) Tornillos
Abrazadera
superior
Manija en J
Abrazadera media
Abrazadera
inferior
Tuercas
