Hardware
x2•Y00918-143 Curtain Track Short
6
Hardware
x2•Y00918-143 Curtain Track Short
6
Insect Screen Inst (12 x 16 gazebo - Add Curtain Hangers
Feed 14 Curtain Hangers Y00800-142 through the 2nd channel of the Curtain Track 12 x 16 -Y00918-270
4
Insect Screen Inst (12 x 16 ) - Curtain Track
Curtain Track 12 x 14 short -Y00918-143;
3

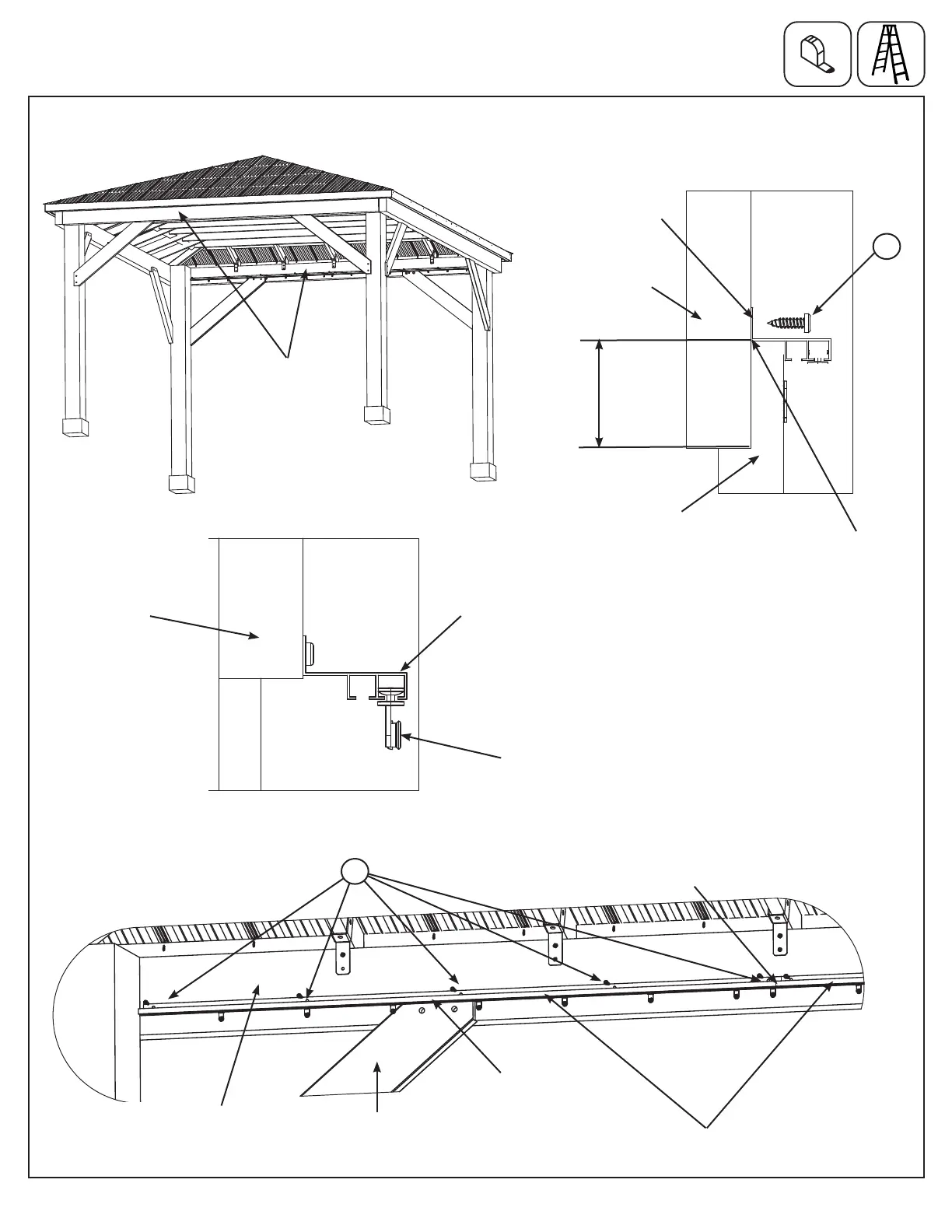

Step 2: Attach Curtain Track Short - Paso 2: Fijación de la guía de cortina corta
Étape 2 : Fixation du rail pour rideaux court
Images - Fotos - Images
F2.1
F2.2
F2.3
Short Beam
Assembly /
Ensamble de
Viga Corta /
Assemblage de
poutre courte
Short Beam Assembly
/ Ensamble de Viga
Corta / Assemblage
de poutre courte
Short Beam Assembly /
Ensamble de Viga Corta
/ Assemblage de poutre
courte
Gusset /
Refuerzo /
Gousset
Gusset /
Refuerzo /
Gousset
Side View / Vista lateral / Vue de côté
Tight / Ajustado /
Bien appuyé
Tight / Ajustado / Bien appuyé
Tight / Ajustado /
Bien appuyé
Curtain Track Short /
Guía de Cortina Corta
/ Rail pour rideaux
court
S6
Curtain Track Short /
Guía de Cortina Corta /
Rail pour rideaux court
Curtain Track Short /
Guía de Cortina Corta /
Rail pour rideaux court
F2.4
Short Beam Assembly /
Ensamble de Viga Corta
/ Assemblage de poutre
courte
Curtain Hanger
/ Gancho de
Cortina / Support
à rideaux
2”
S6
