Réglages

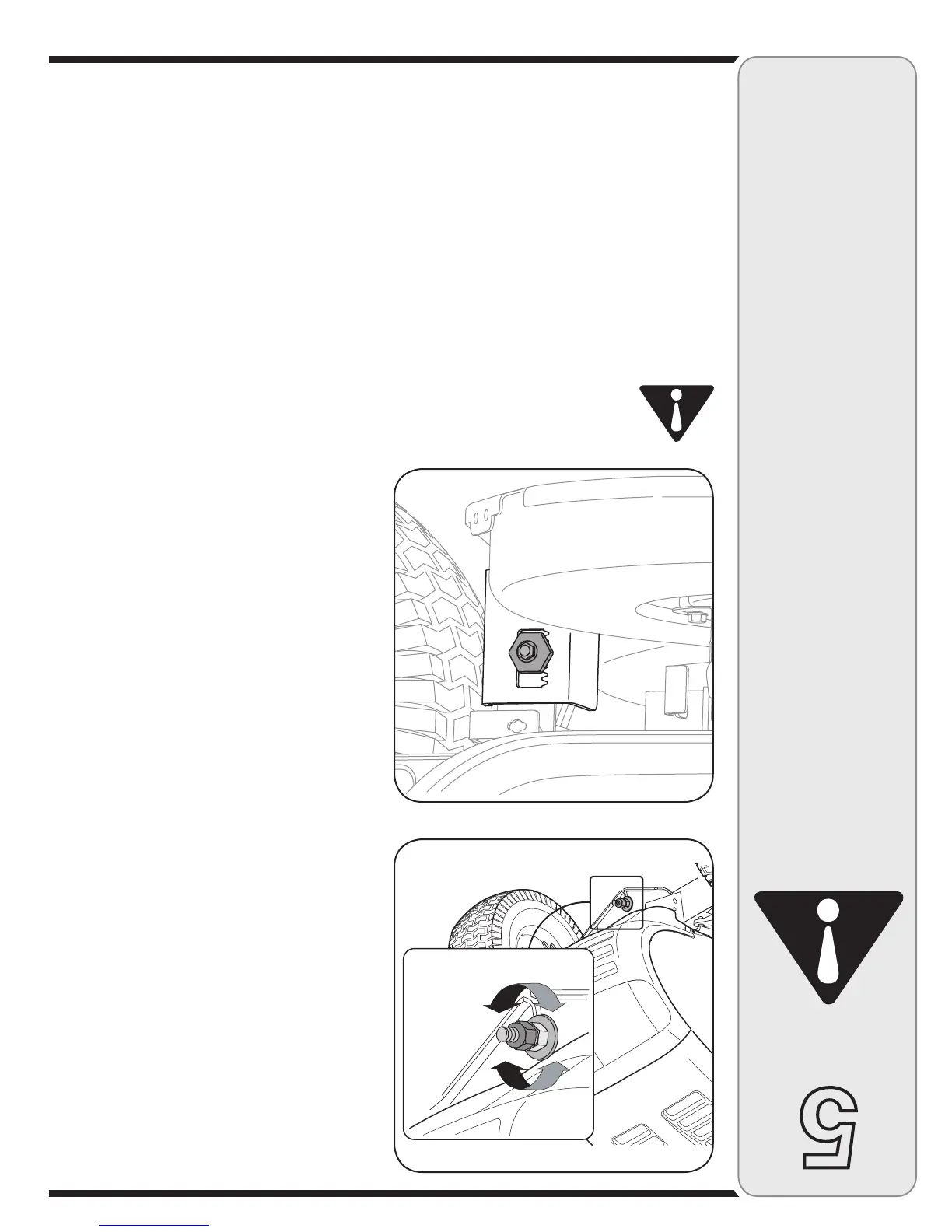

Figure 5-2
Figure 5-1
N’essayez jamais
d’effectuer un réglage
quelconque pendant
que le moteur
tourne, sauf en cas
d’instructions spé-
ciales dans la notice
d’utilisation.
AVERTISSEMENT : N’essayez
jamais d’effectuer un réglage
quelconque pendant que le
moteur tourne, sauf en cas
d’instructions spéciales dans la
notice d’utilisation.
Mise à niveau du plateau de coupe
REMARQUE: Vérifiez la pression des pneus du tracteur
avant de régler le plateau de coupe. Consultez la partie
Pneus à page 24 dans cette notice d’utilisation.
Réglage de l’avant à l’arrière
L’avant du plateau de coupe est soutenu par une barre
de stabilisation réglable permettant d’ajuster le plateau
de l’avant à l’arrière. L’avant du plateau de coupe doit se
trouver entre 1/4 et 3/8es de po plus bas que l’arrière.
Réglez selon le besoin comme suit:
1. Stationnez le tracteur sur une surface stable et plane
et positionnez la manette de relevage dans l’encoche
supérieure (la position la plus haute). Tournez la lame
la plus proche de la goulotte d’éjection pour qu’elle
soit parallèle au tracteur.
2. Mesurez la distance de l’extrémité avant de la lame au
sol et l’extrémité arrière de la lame au sol. Le premier
relevé doit mesurer de 1/4 à 3/8es de po de moins
que le deuxième. Déterminez la distance approxima-
tive nécessaire pour un bon ajustement, puis passez à
l’étape suivante si besoin est.
3. Repérez le contre-écrou sur l’avant du support de
stabilisation. Voir la Figure 5-1. Après avoir desserré le
contre-écrou:
Serrez le contre-écrou pour relever l’avant du plateau de
coupe.
Desserrez le contre-écrou pour abaisser l’avant du
plateau de coupe.
4. Resserrez le écrou de blocage desserrés plus tôt.
Réglage latéral
Si le plateau de coupe paraît tondre de manière inégale,
il faudra peut-être effectuer un réglage latéral. Procédez
comme suit :
1. Stationnez le tracteur sur une surface stable et plane
et positionnez la manette de relevage dans l’encoche
supérieure (la position la plus haute) et tournez les
deux lames pour qu’elles soient perpendiculaires au
tracteur.
2. Mesurez la distance d’entre l’extérieur de la lame
gauche et le sol et l’extérieur de la lame droite et
le sol. Les deux relevés doivent être égaux. Sinon,
passez au paragraphe suivant.
3. Desserrez, sans la retirer, la vis taraudée sur le
crochet de support gauche du plateau de coupe. Voir
la Figure 5-2.
4. Équilibrez le plateau de coupe en utilisant une clé
pour tourner le dispositif de réglage (trouvée immédi-
atement derrière la vis deserrer précédemment) dans
le sens d’aiguilles d’une montre / haut ou en sens
inverse des aiguilles d’une montre / bas. Équilibrez
le plateau de coupe pour que les deux relevés soient
égaux.
5. Resserrez la vis à chapeau à six pans sur le crochet
de support gauche une fois le réglage effectué.
N’essayez jamais
d’ajuster les freins
pendant que le moteur
tourne. Arrêtez tou-
jours les lames et la
prise de force, placez
le sélecteur de vitesse
au point mort, arrêtez
le moteur et retirez
la clé pour empêcher
tout démarrage non
intentionnel..
AVERTISSEMENT
