14
4
IMPORTANT: Ne forcez jamais le sélecteur
de vitesse. Vous risqueriez d’endommager la
transmission du tracteur.
Sélecteur de vitesses
Ce sélecteur de vitesse, placé sur la
gauche de la console centrale, permet
de régler la vitesse de déplacement du
tracteur de pelouse. Il suffit d’enfoncer la
pédale d’embrayage/frein, de dégager le
sélecteur de vitesse de l’encoche du frein de
stationnement et de le déplacer vers l’avant
pour accélérer. Lorsque la vitesse désirée est
atteinte, placez le sélecteur de vitesse dans
l’encoche correspondante pour maintenir
cette vitesse. Pour ralentir, appuyez sur la
pédale d’embrayage/frein, tirez le sélecteur
de vitesse vers l’arrière et placez-le dans une
encoche.
REMARQUE: Les tracteurs de pelouse sont équipés d’un
levier de vitesses à 6 ou 7 vitesses selon le modèle.
Manette de la prise de force
(Embrayage de la lame)
Elle se trouve sur le garde-boue de droite du
tracteur. Elle sert à embrayer le plateau de
coupe ou d’autres accessoires (vendus séparé-
ment). Pour embrayer le plateau de coupe,
poussez la manette à fond. Le fait de tirer la
manette à fond vers l’arrière, à la position «
PTO OFF » (Prise de force non enclenchée),
débraye le plateau de coupe/accessoire.
REMARQUE: La manette de la prise de force
(embrayage de la lame) doit se trouver à la
position non embrayée à la mise en marche du
moteur.
Commutateurs internes de sécurité
Ce tracteur est muni d’un système de sécurité conçu pour
protéger le conducteur. Si ce système est défectueux,
n’utilisez pas le tracteur. Adressez-vous à une station
technique agréée dans votre région.
• Ce système de sécurité empêche le moteur de tourner
et de démarrer si la pédale de frein n’est pas complète-
ment enfoncée et si la manette de la prise de force
(embrayage de la lame) n’est pas à la position non
enclenchée (OFF).
• Le système de sécurité arrête automatiquement le
moteur si le conducteur quitte son siège avant de
serrer le frein de stationnement.
• Le moteur s’arrête automatiquement quand le
conducteur quitte le poste de conduite alors que la
manette de la prise de force (Embrayage de la lame)
se trouve à la position « ON » (Embrayée), que le frein
de stationnement soit serré ou non.
REMARQUE: La manette
de la prise de force (em-
brayage de la lame) doit
se trouver à la position
non embrayée à la mise
en marche du moteur.

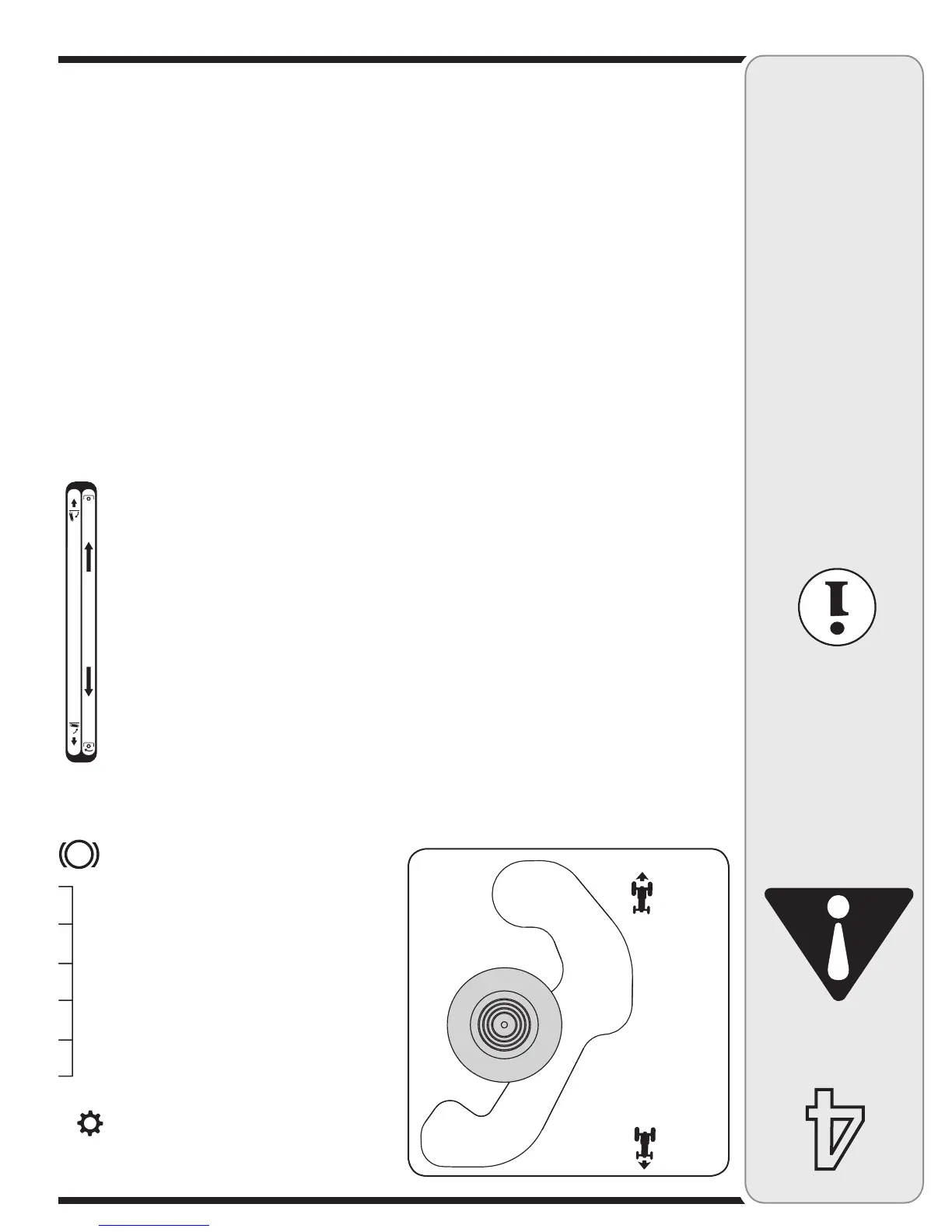

Figure 4-4
REMARQUE: Le frein de
stationnement doit être
serré quand le conducteur
quitte son siège si le
moteur tourne, sinon le
moteur s’arrêtera automa-
tiquement.
IMPORTANT
Ne forcez jamais le
sélecteur de vitesse.
Vous risqueriez
d’endommager la
transmission du tracteur.
Manette de relevage du plateau de
coupe
Elle se trouve sur le garde-boue de droite du tracteur
et sert à modifier la hauteur du plateau de coupe.
Déplacez la manette vers la gauche, puis placez-la dans
l’encoche correspondant à la position désirée.
Frein de stationnement
Pour serrer le frein de stationnement, appuyez à fond
sur la pédale d’embrayage/frein. Tirez le sélecteur de vi-
tesse à fond vers l’arrière et placez-le dans l’encoche du
frein de stationnement. Retirez votre pied de la pédale
d’embrayage/frein pour serrer le frein de stationnement.
Pour desserrer le frein de stationnement, appuyez sur
la pédale d’embrayage/frein et déplacez le sélecteur de
vitesse à la position voulue. Lâchez le levier de vitesses
et retirez votre pied de la pédale d’embrayage/frein.
REMARQUE: Le frein de stationnement doit être serré
quand le conducteur quitte son siège si le moteur
tourne, sinon le moteur s’arrêtera automatiquement.
Pédale d’embrayage/frein
Elle se trouve sur la gauche du tracteur de pelouse, le
long du marchepied. Appuyez légèrement sur la pédale
d’embrayage/frein pour ralentir le tracteur avant de
changer de vitesse (Voir la section « Manette de com-
mande de la vitesse »). Appuyez à fond sur la pédale
pour enclencher le frein à disque et arrêter le tracteur.
REMARQUE: La pédale doit être enfoncée pour faire
démarrer le moteur. Consultez la section « Commuta-
teurs internes de sécurité », à la page 14.
Levier de vitesse
Il se trouve sur le garde-boue de gauche et comporte
trois positions : MARCHE AVANT, POINT MORT
et MARCHE ARRIÈRE. La pédale de frein doit être
enfoncée et le tracteur ne doit pas bouger quand vous
déplacez le sélecteur de vitesse. Voir la Figure 4-4.
Utilisation
1
2
3
4
5
PTO ON PTO / BLADE ENGAGE
PTO OF
F
PDF MARCHE PDF / EMBRAYAGE DE LA LAME
PDF ARRÊ
T
CI00151
6
5
4
3
2
1
P
N’utilisez pas le tracteur
si le système de
sécurité ne fonctionne
pas correctement. Ce
système est conçu pour
votre sécurité et pour
votre protection.
AVERTISSEMENT
