12
4

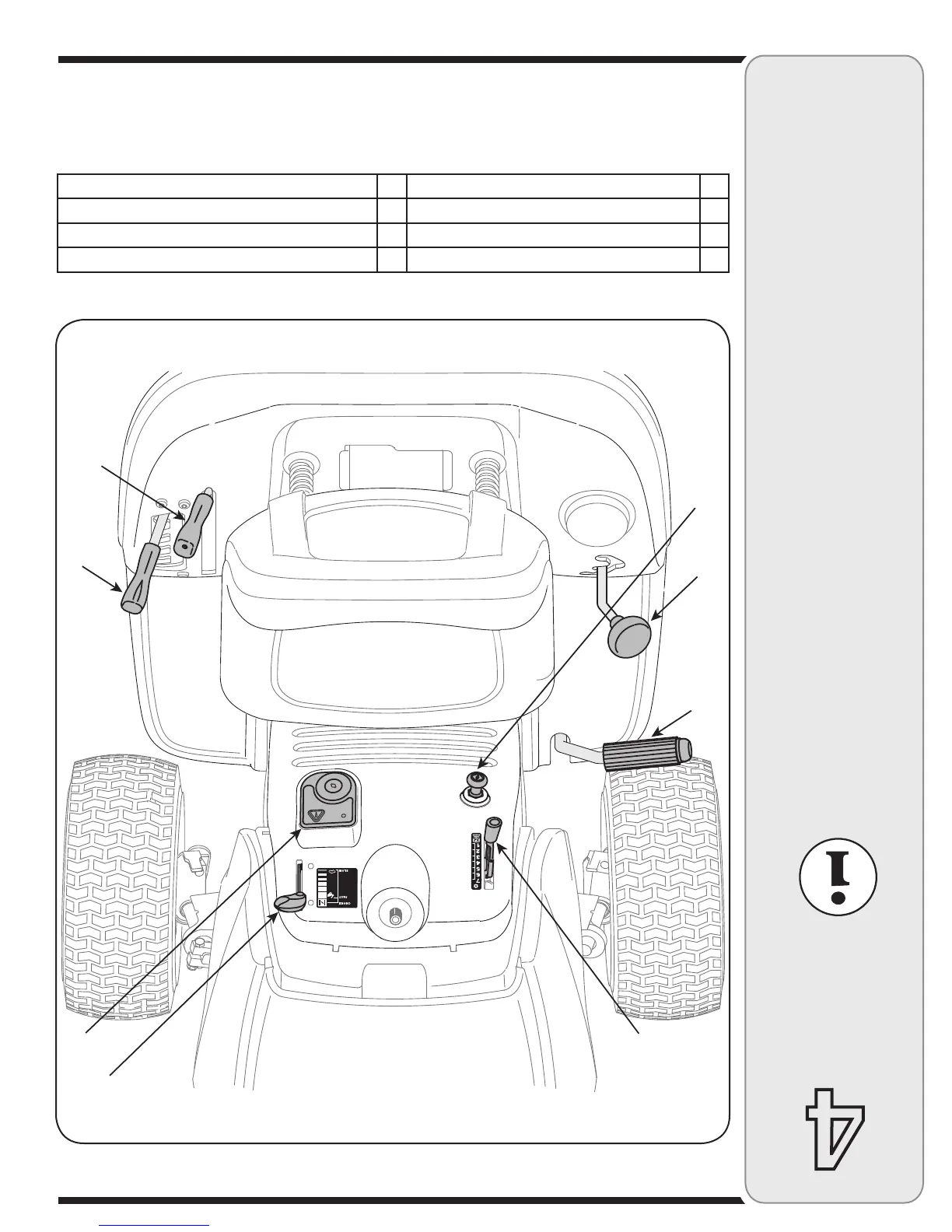

Figure 4-1
A Sélecteur de vitesses/frein de stationnement E Manette de commande de l’obturateur
B Pédale d’embrayage-frein F Module du commutateur d’allumage
C Levier de vitesses G Manette de relevage du plateau de coupe
D Manette de commande de l’obturateur† H Manette de la prise de force (Embrayage de la lame)
† le cas échéant
REMARQUE: Le volant n’est pas représenté pour faciliter la compréhension.
Utilisation
Commandes
REMARQUE : Toute référence à la DROITE ou à la GAUCHE s’entend à partir de la position de conduite.
REMARQUE : Toute
référence à la DROITE
ou à la GAUCHE
s’entend à partir de la
position de conduite.
Pour l’expédition,
le siège a été, soit
attaché au support de
pivotement du siège,
soit installé à l’envers
sur le support de piv-
otement. Dans un cas
comme dans l’autre, il
faut démonter le siège
et retirer les deux vis
hex. (ou boutons sur
certains modèles)
de la base du siège
avant de continuer
selon les instructions
correspondantes.
