Yokomo Super Drift SD 1.0 User Manual

1mmアルミスペーサー
1mmAluminumSpacer
ZC-A2510BA
アッパーアームスペーサー
UpperArmSpacer
Y2-008FUA

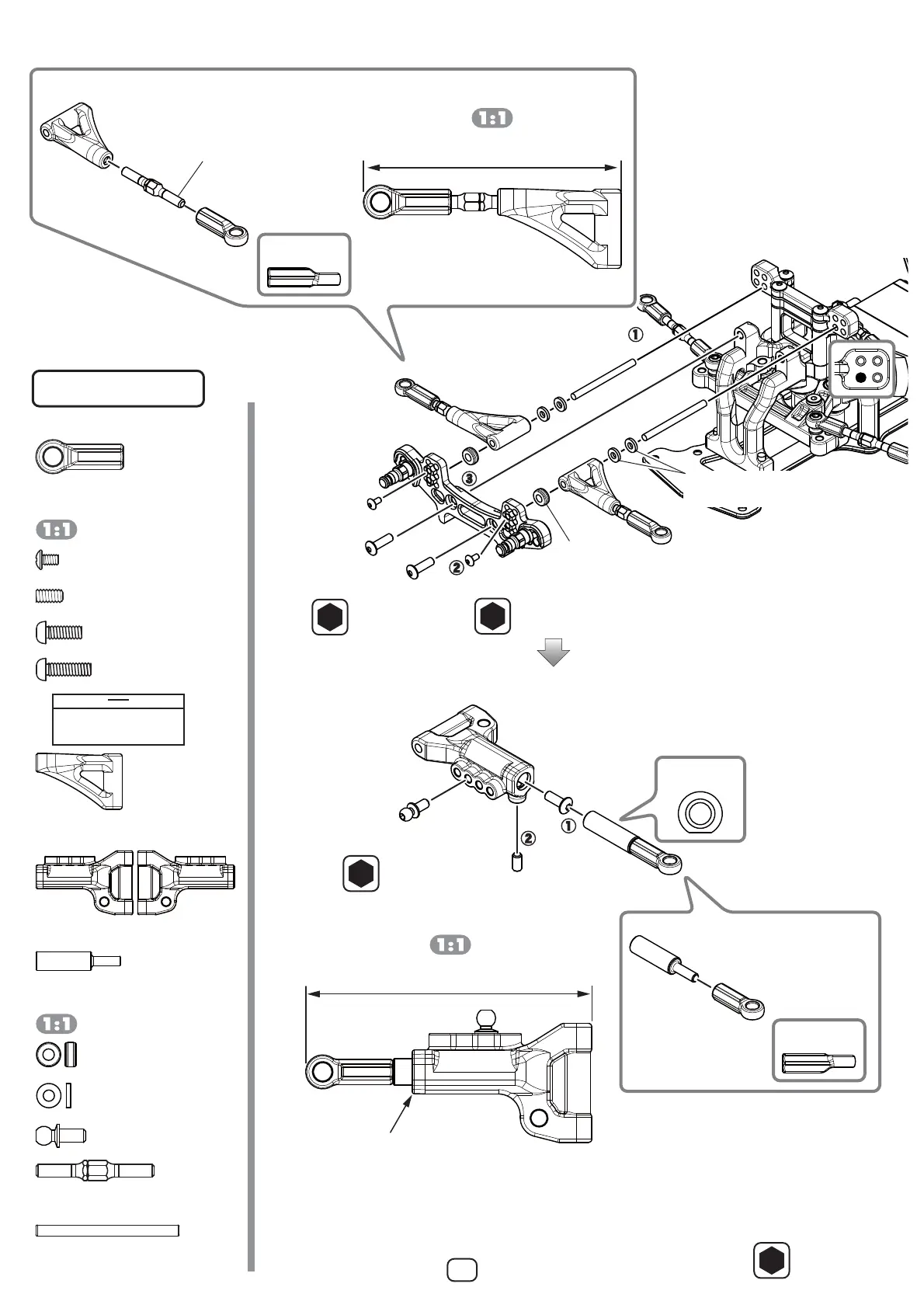

10. フロントアッパーアームの取り付け
FrontUpperArmInstallation
フロントアッパーロッド×2(27 ㎜ターンバックル )
FrontUpperRod×2(27㎜Turnbuckle)
56.4 ㎜
SD-TB27A
27 ㎜ターンバックル
27 ㎜Turnbuckle
片方が逆ネジになっています。
Onesideisreversethreaded.
Y2-207A
ボールエンドキャップ L
BallCup
Y2-008FUA
フロントアッパー A アーム
FrontUpperAArm
※向きに注意
Noteposition
※ボールエンドLは袋 #2 に入っています。
Theballendsareincludedinbag#2.
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
12
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
アッパーサスアームピン
Y2-009FAA
(φ2.5×32.5㎜)
UpperSus.ArmPin
フロントショックタワーAssy
FrontShockTowerAssembly
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
65 ㎜
使用するホイルによりロアアームに干渉場合は、
干渉する部分のカットしてください。
Ifthewheelinterfereswiththelowerarm,
cutthepartthatinterferes.
Y2-207A
ボールエンドキャップ L
BallCup
※向きに注意
Noteposition
D-156-21A
ロアアームアダプター・21mm
LowerArmAdapter
Y2-008FLSA
フロントロアサスアームＬ
FrontLowerSuspensionArmL
ZC-206SHSA
ロッドエンドボール S
BallStudS
2.0
ZC-SS36A
M3x6セットスクリュー
SetScrew
※向きに注意
Noteposition
SD-TB27A
27 ㎜ターンバックル×2
27 ㎜Turnbuckle
Y2-009FAA
アッパーサスアームピン (φ2.5×32.5㎜)×2
UpperSus.ArmPin
ZC-206SHSA
ロッドエンドボール S×2
BallStudS
Y2-008FUA
アッパーアームスペーサー×2
UpperArmSpacer
このページで使用するパーツ
Partsusedonthispage
Y2-207A
ボールエンドキャップ L×2
BallCup
※ボールエンドLは袋 #2 に入っています。
Theballendsareincludedinbag#2.
袋 #7 の内容
Bag#7Contents
Y2-008FLSA
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
Y2-008FUA
フロントアッパー A アーム×2
FrontUpperAArm
D-154-21A
ロアアームアダプター・21mm×2
LowerArmAdapter
ZC-SS36A
M3x6セットスクリュー×2
SetScrew
ZC-BH38-A
M3x8ボタンヘッド×2
BHSScrew
ZC-BH254A
M2.5x4ボタンヘッド×2
BHSScrew
ZC-A2510BA
1mm アルミスペーサー×4
1mmAluminumSpacer
ZC-BH310A
M3x10ボタンヘッド×2
BHSScrew
