Yokomo Super Drift SD 1.0 User Manual

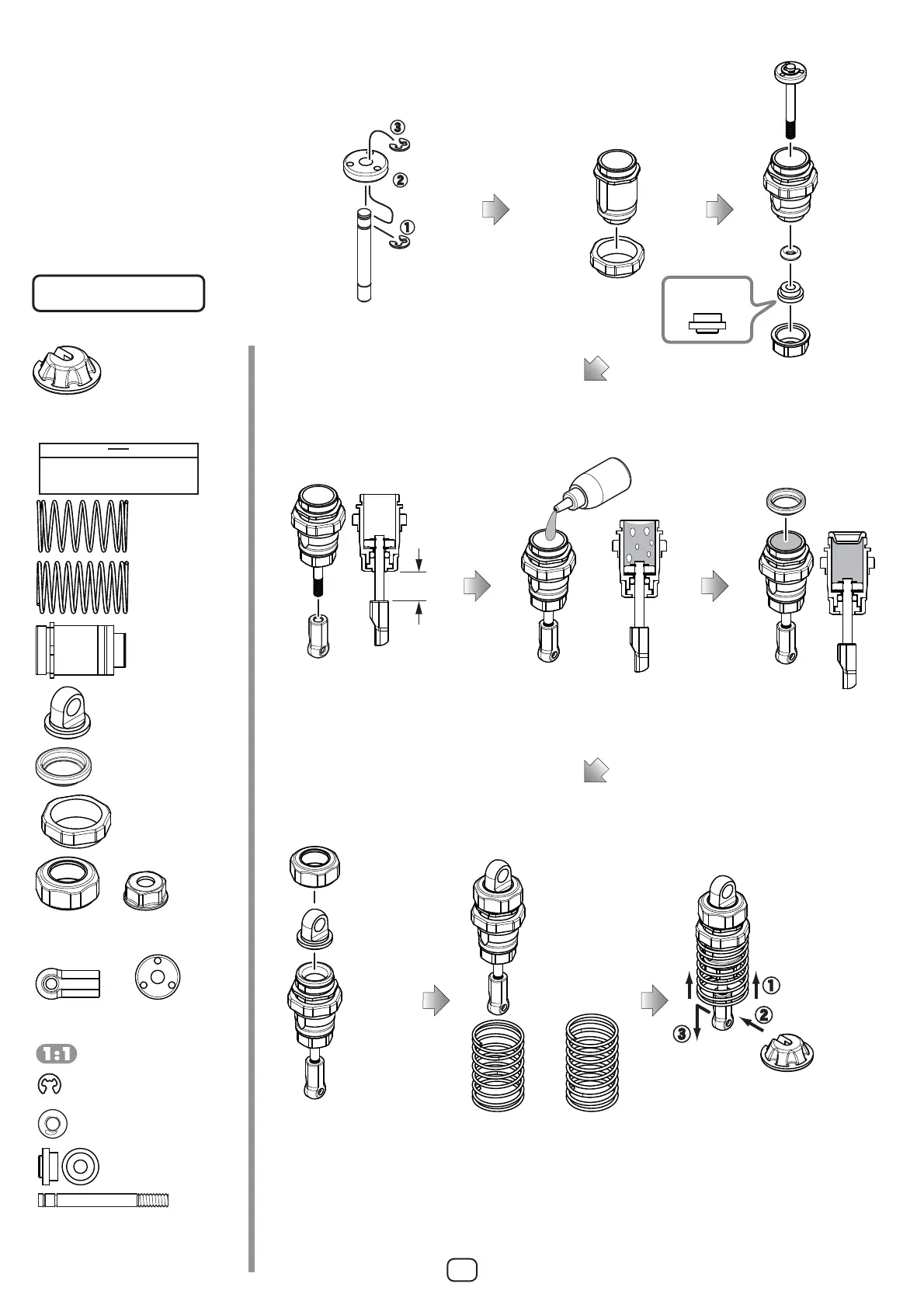

16. フロント＆リヤショックの組み立て

Front&RearShockAssembly
◆フロント用、リヤ用各2セットを作ります。◆
Assemble2frontand2rearshocks.
17
YS-S9MA
O リングカラー×4
ORingCollar
YS-7HG2
O リング（ブルー）×4
ORing(Blue)
YS-5SSS-1A
ショックシャフト×4
ShockShaft
Y4-S5A
E リング・2mm×8
ERing
キャップナットをしっかりと
締め込みます。
Securelytightenthecap
nut.
YＳ-S4CMA
キャップナット
CapNut
YＳ-S6MA
ショックキャップ S
ShockCapS
フロント/リヤ
Front/Rear
Y2-301A
スプリングカップ
SpringCup
YS-8DMHA
ダイヤフラム
Diaphragm
YS-S6MA
ショックエンド
ShockEnd
10 ㎜
ショックオイルを入れ、ショック
シャフトをゆっくり動かして気泡を
抜きます。
Slowlymoveupanddownto
removeairbubbles.
ショックオイル#50
ShockOil
Y4-S5A
E リング・2mm
ERing
YS-5SSS-1A
ショックシャフト
ShockShaft
YS-S9MA
ショックピストン
ShockPiston
YS-S9MA
O リングカラー
ORingCollar
YS-7HG2
O リング（ブルー）
ORing(Blue)
YS-S4AJMA
O リングキャップ
ORingCap
YS-S4MA
ショックボディ
ShockBody
YS-S4AJMA
アジャストナット
AdjustingNut
YＳ-S4MA
ショックボディ×4
ShockBody
YＳ-S4AJMA
アジャストナット×4 
AdjustingNut
YS-8DMHA
ダイヤフラム×4
Diaphragm
YＳ-S4CMA
キャップナット×4 
CapNut
YＳ-S4AJMA
O リングキャップ×4
ORingCap
ＹＳ-S9MA
ショックピストン×4
ShockPiston
YＳ-S6MA
ショックエンド×4
ShockEnd
YＳ-S6MA
ショックキャップ S×4
ShockCapS
袋 #10 の内容
Bag#10Contents
フロント /Front
D-186
ショックスプリング×2
ShockSpring
リヤ /Rear
D-188
ショックスプリング×2
ShockSpring
Y2-301A(フロント/リヤ )
スプリングカップ ×4
SpringCup(Front/Rear)
YS-50A
ショックオイル#50×1
ShockOil
このページで使用するパーツ
Partsusedonthispage
※スプリングカップは袋 #1 に入っています。
Thespringcupsareincludedinbag#1.
フロント /Front
D-186
ショックスプリング
ShockSpring
リヤ /Rear
D-188
ショックスプリング
ShockSpring
※スプリングカップは袋 #1 に入っています。
Thespringcupsareincludedinbag#1.
※向きに注意
Noteposition
