York ENJC 09 - Page 25

by johnson controls
25
F

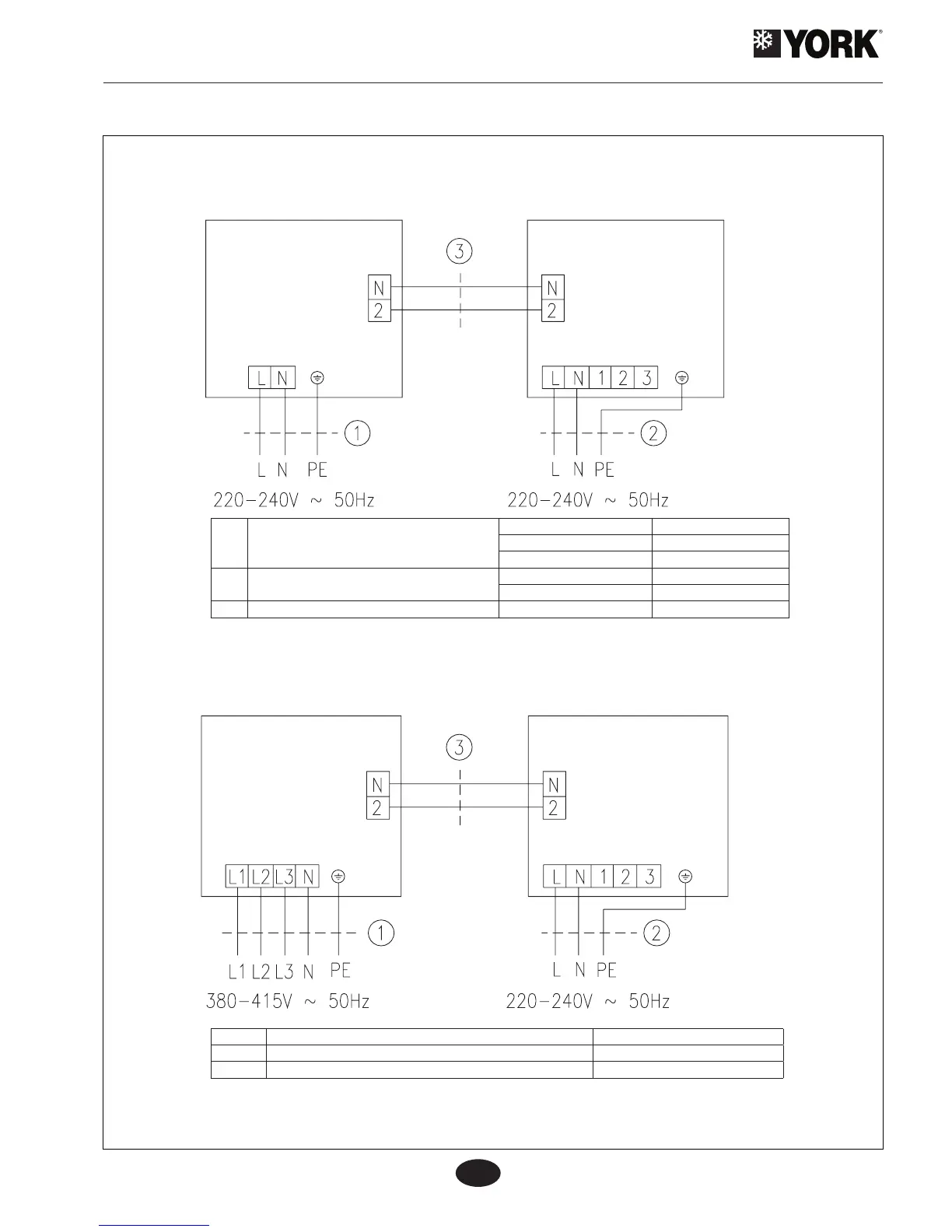

Schémas électriques (unités intérieures type cassette)
ENJC 12, 18, 24, 30, 36, 42 + EKKC 12, 18, 24, 30, 36, 42
ENJC 36, 42 + EKKC 36, 42
UNITÉ EXTÉRIEURE UNITÉ INTÉRIEURE
UNITÉ EXTÉRIEURE UNITÉ INTÉRIEURE
1 Câble alimentation unité extérieure
12k 3 x 2,5 mm
2
18k, 24k 3 x 4 mm
2
30k, 36k, 42k 3 x 6 mm
2
2 Câble alimentation unité intérieure
12k, 18k 3 x 1,0 mm
2
24k, 30k, 36k, 42k 3 x 1,5 mm
2
3 Câbles interconnexion 2 x 0,25 mm
2
1 Câble alimentation unité extérieure 5 x 6 mm
2
2 Câble alimentation unité intérieure 3 x 1,5 mm
2
3 Câbles interconnexion 2 x 0,25 mm
2
12k ----> CN3 unité extérieure / J13 unité intérieure
18k - 42k ----> CN66 unité extérieure/ J13 unité intérieure
36k - 42k ----> CN66 unité extérieure / J13 unité intérieure
