4
Instrucciones de manejo
Descripción de los componen-
tes
Entrada de aire
El aire del ambiente entra en el acondicio-
nador pasando a través de los filtros de aire
que eliminan el polvo. (fig. 1).
Salidas de aire
El aire acondicionado sale de la unidad a
través de cuatro salidas, en las cuatro di-
recciones. (fig. 1).
Sistema de control modelo MKC, MKH,
HKH y HKY
Mando a distancia inalámbrico
: controla la
conexión/desconexión (ON/OFF) del siste-
ma del aparato, la selección del modo de
funcionamiento, el ajuste de la temperatu-
ra, la velocidad del ventilador, la programa-
ción horaria y la programación nocturna
(Sleep). (fig. 1).
Sistema de control modelo HKH y HKY
Termostato ambiente
: electromecánico con
tres conmutadores para la selección Calor-
Refrigeración, Paro-marcha y velocidad
ventilador: alta-media-baja. (fig. 1).
Válvula de control y tuberías modelos
HKH y HKY
El Fan-Coil debe controlarse con una vál-
vula de 3 vías, situada lo mas cerca posible
de la unidad.
Aislar debidamente los tubos de agua y la
válvula de regulación para evitar conden-
saciones. (fig. 1 y 3).
Tuberías de drenaje
El agua condensada en la unidad interior
es drenada al exterior mediante una bom-
ba y un tubo de salida. En las unidades ex-
teriores bomba de calor, el drenaje se efec-
túa por gravedad a través de un tubo de
salida.
Purgador modelos HKH y HKY
Una vez esté lleno el circuito de agua, de-
berá eliminarse el aire de la batería a tra-
vés del purgador. (fig. 3 y 4).
Tubos de refrigerante modelos MKC,
MKH
Las unidades, interior y exterior, están co-
nectadas con tubos de cobre a través de
los cuales circula el gas refrigerante fig. 2
(5).
Unidad exterior para modelos MKC, MKH
La unidad exterior dispone del compresor,
motor del ventilador, serpentín del
intercambiador de calor y otros componen-
tes eléctricos fig. 2 (7).
Visualizador y selector de fun-
cionamiento
Selector funcionamiento de emergencia,
situado detrás del filtro de aire. (fig. 5).
Este selector puede usarse para funciona-
miento de emergencia sin el control por
infrarrojos:
COOL - Funcionará en FRIO con termos-
tato regulado a 24°C. Ventilador velocidad
ALTA y AUTO ON en marcha.
NOR - Funcionamiento normal mediante el
mando por infrarrojos.
HEAT - Funcionará en CALOR con termos-
tato regulado a 24°C. Ventilador velocidad
ALTA y AUTO ON en marcha.
Lámparas indicadoras (fig. 5)
AMBAR (OPERATION) - Esta lámpara luce
cuando la unidad está en marcha.
ROJA (POWER) - Esta lámpara luce cuan-
do hay corriente eléctrica.
VERDE (TIMER) - Esta lámpara luce cuan-
do la unidad está temporizando.
IR - Receptor de infrarrojos.

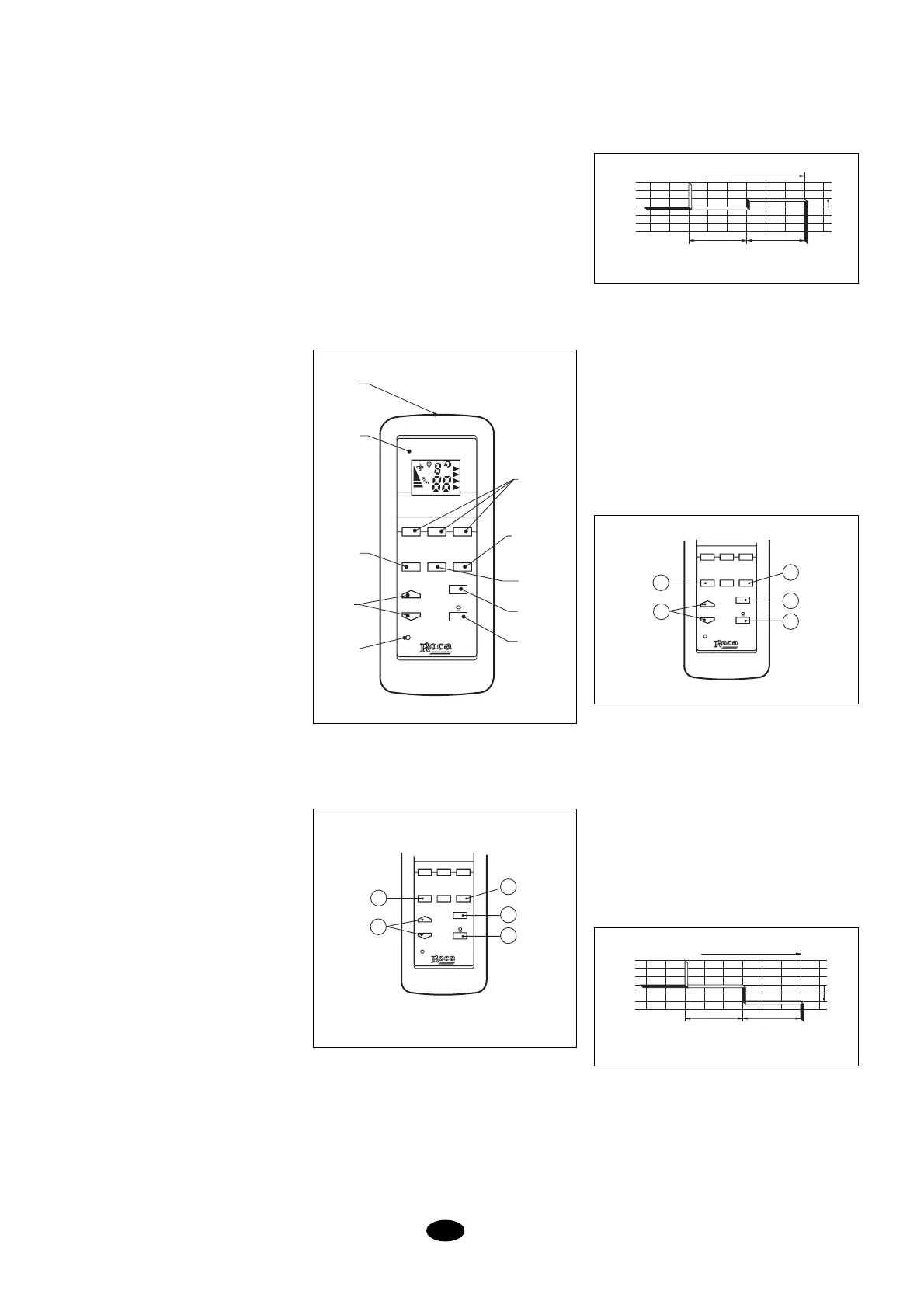

Mando a distancia por infrar-
rojos
5
3
4
2
1
+
–
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
TEMP.
SLEEP
AUTO ON
Selección de la función "DOR-
MIR" (modo frío)
Pulsando el botón SLEEP, 5, el acondicio-
nador aumentará la temperatura de regula-
ción 1°C al cabo de una hora y parará la
unidad después de 2 horas.
Funcionamiento en calor
- Pulsar el botón "ON/OFF"(1) para la pues-
ta en marcha.
- Pulsar el botón "SYSTEM"(2) hasta que
aparezca en la pantalla LCD la indicación
HEAT.
- Pulsar el botón "FAN SPEED"(3) hasta
seleccionar la velocidad deseada baja -
media - alta ó automático.
- Pulsar los botones + ó - (4) para subir o
bajar la temperatura seleccionada de con-
fort, entre 16 a 30°C.
5
3
4
2
1
+
–
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
TEMP.
SLEEP
AUTO ON
Funcionamiento en Auto
Atencion: Esta función no es operativa en
las unidades HKH y HKY y no debe
seleccionarse.
Selección de la función "DOR-
MIR" (modo calor)
Pulsando el botón SLEEP(5), el acondicio-
nador reducirá la temperatura de regulación
2°C al cabo de una hora y parará la unidad
después de 2 horas.
1°C
SLEEP
SET
POINT
START
1 HOUR
1 HOUR
STOP
2°C
SLEEP
SET
POINT
START
1 HOUR
1 HOUR
STOP
E
- Pulsar el botón "SYSTEM"(2) hasta que
aparezca en la pantalla LCD la indicación
COOL.
- Pulsar el botón "FAN SPEED"(3) hasta
seleccionar la velocidad deseada: baja -
media - alta o automático.
- Pulsar los botones + ó -(4) para subir o
bajar la temperatura seleccionada de con-
fort, entre 16 a 30°C.
Paro temporizado durante el
funcionamiento normal
- Pulsar una vez el botón OFF(1). Aparece-
rá la ultima temporización seleccionada.
- Continuar pulsando hasta que aparezca
el periodo de tiempo seleccionado.
- La unidad se parará automáticamente
Funcionamiento en frío
- Pulsar el botón "ON/OFF"(1) para la pues-
ta en marcha.
Emisor
infrarrojos
Pantalla
LCD
Botones
temporizador
Selector
modo
funcionamiento
Ventilador
Auto/On
Modo SLEEP
nocturno
Encendido/
apagado
Selector
velocidades
Botón
ajuste
temperatura
Reset
TEMP SET
AUTO
FAN
FAN
COOL
HEAT
AUTO
TIMER
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
OFF
ON
TEMP.
+
SLEEP
–
AUTO ON
