8
Instructions d’Utilisation
Description des composants
Entrée d’air
L’air de l’ambiance entre dans le climatiseur
en passant à travers un filtre à air qui éli-
mine la poussière (fig. 1).
Sortie d’air
L’air climatisé sort de l’unité à travers qua-
tre sorties dans les quatre sens (fig. 1).
Système de contrôle modèle MKC, MKH,
HKH et HKY
Commande à distance sans fil:
elle contrôle
la connexion/déconnexion (ON/OFF) du
système de l’appareil, la sélection du mode
de fonctionnement, le réglage de la tempé-
rature, la vitesse du ventilateur, la program-
mation horaire et la programmation noc-
turne (SLEEP) (fig. 1).
Système de contrôle modèle HKH et HKY
Thermostat d’ambiance: électromécanique
muni de trois commutateurs pour la sélec-
tion Chauffage-Refroidissement, Marche-
Arrêt, et vitesse du ventilateur: grande-
moyenne-petite (fig. 1).
Vanne de contrôle et tuyauteries modèle
HKH et HKY
Le ventilo-convecteur doit être contrôle par
une vanne à trois voies située le plus près
possible de l’unité.
Isoler comme il faut les tuyauteries d’eau et
la vanne de réglage pour éviter des con-
densations (fig. 1 et 3).
Tuyau de drainage
L’eau condensée dans l’unité intérieure est
drainée à l’extérieur par une pompe et un
tube de sortie. Dans les unités extérieures
à réversible, le drainage s’effectue par gra-
vité à travers un tube de sortie.
Purgeur d’air modèle HKH et HKY
Une fois le circuit d’eau aura été rempli, il
faudra éliminer l’air de la batterie à travers
le purgeur. (fig. 3 et 4).
Tubes de réfrigérant modèles MKC, MKH
Les unités, intérieure et extérieure, sont re-
liées par des tubes en cuivre à travers les-
quels circule le gaz frigorifique fig. 2 (5).
Unité extérieure pour modèles MKC, MKH
L’unité extérieure est munie du compres-
seur, du moteur du ventilateur, du serpen-
tin de l’échangeur de chaleur et d’autres
composants électriques fig. 2 (7).
Afficheur et sélecteur des
fonctions
Sélecteur de la fonction de secours, situé
derrière le filtre à air (fig. 5).
Ce sélecteur peut être employé comme
fonctionnement de secours sans télécom-
mande:
COOL -Fonctionnement en FROID avec le
thermostat réglé à 24°C. Ventilateur en
GRANDE vitesse et AUTO/ON en marche.
NOR -Fonctionnement normal en employant
la télécommande.
HEAT -Fonctionnement en CHAUFFAGE
avec le thermostat réglé à 24°C. Ventilateur
en GRANDE vitesse et AUTO/ON en mar-
che.
Lampes témoin (fig. 5)
AMBRE (OPERATION) - Allumée quand
l’unité est en marche.
ROUGE (POWER) - Allumée quand le cou-
rant électrique passe.
VERTE (TIMER) - Allumée lorsque l’unité
est en temporisation.
IR - Récepteur d’infrarouges.

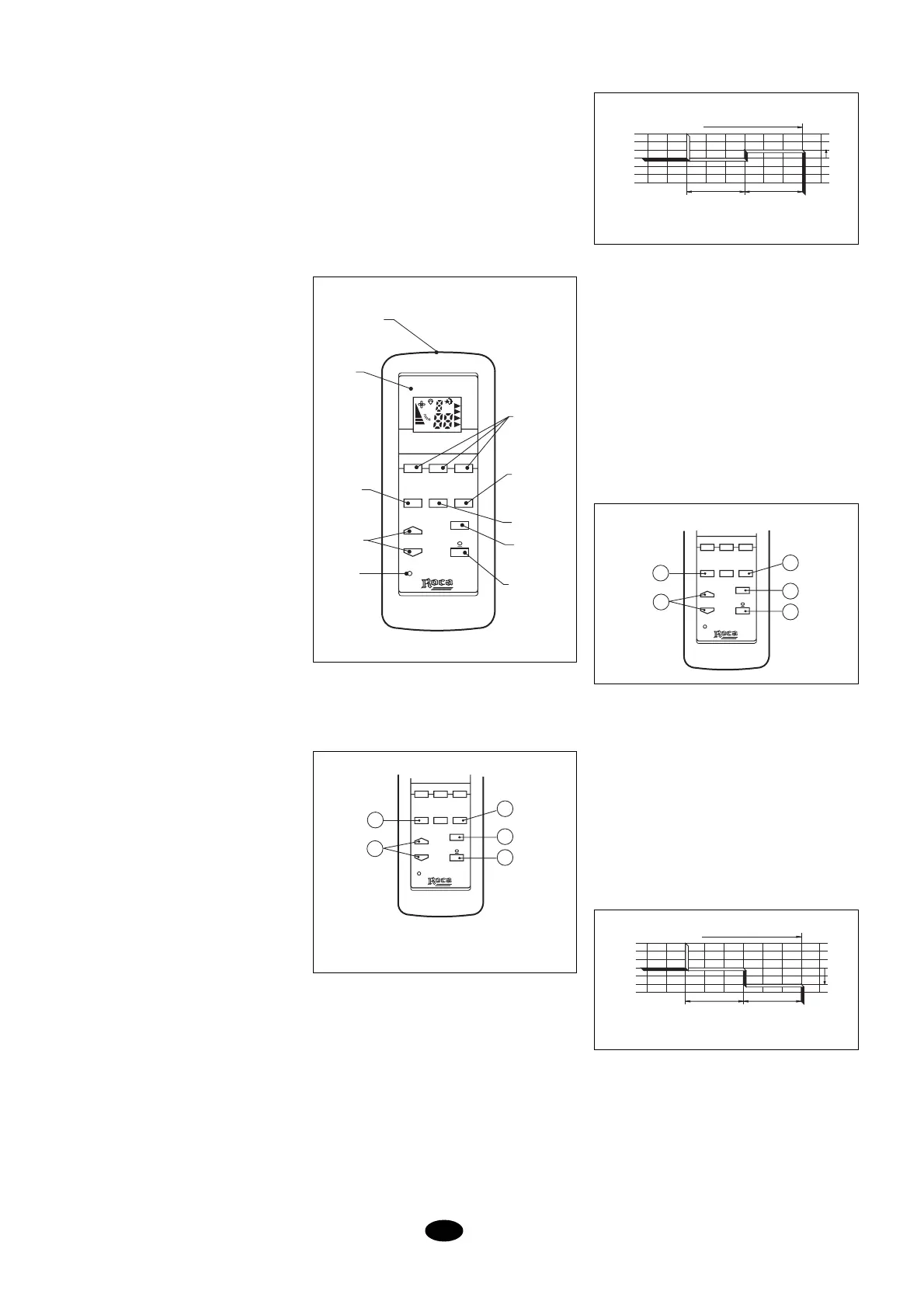

Télécommande
5
3
4
2
1
+
–
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
TEMP.
SLEEP
AUTO ON
climatiseur augmentera la température de
réglage de 1°C au bout d’une heure et l’unité
s’arrêtera au bout de 2 heures.
Fonctionnement en mode
chaud
- Appuyer sur le poussoir ON/OFF (1) pour
la mise en marche.
- Appuyer sur le poussoir SYSTEM (2)
jusqu’à ce que l’indication HEAT soit
affichée sur l’écran LCD.
- Appuyer sur le poussoir FAN SPEED (3)
jusqu’à obtenir la vitesse choisie : petite,
moyenne, grande ou automatique.
- Appuyer sur les poussoirs + ou - (4) pour
augmenter ou diminuer la température de
confort choisie entre 16 et 30°C.
5
3
4
2
1
+
–
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
TEMP.
SLEEP
AUTO ON
Fonctionnement en Auto
Attention: Cette fonction n’existe pas dans
les unités HKH et HKY et ne doit être sélec-
tionnée.
Sélection de la fonction "SOM-
MEIL" (mode chauffage)
En appuyant sur le poussoir SLEEP (5), le
climatiseur diminuera la température de ré-
glage de 2°C au bout d’une heure et l’unité
s’arrête au bout de 2 heures.
F
1°C
SLEEP
SET
POINT
START
1 HOUR
1 HOUR
STOP
2°C
SLEEP
SET
POINT
START
1 HOUR
1 HOUR
STOP
Fonctionnement en froid
- Appuyer sur le poussoir "ON/OFF"(1) pour
la mise en marche.
- Appuyer sur le poussoir "SYSTEM" (2)
jusqu’à ce que l’indication COOL soit
affichée sur l’écran LCD.
- Appuyer sur le poussoir "FAN SPEED" (3)
jusqu’à sélectionner la vitesse choisie :
petite, moyenne, grande ou automatique.
- Appuyer sur les poussoirs + ou - (4) pour
augmenter ou diminuer la température de
confort entre 16 et 30°C.
Sélection de la fonction "SOM-
MEIL" (mode froid)
En appuyant sur le poussoir SLEEP, 5, le
Arrêt temporisé pendant le
fonctionnement normal
- Appuyer une fois sur le poussoir OFF (1).
La dernière temporisation sélectionnée
sera affichée.
- Continuer à appuyer jusqu’à ce que le laps
de temps sélectionné soit affiché.
- L’unité s’arrêtera automatiquement dès
Émetteur
d'infrarouges
Écran
LCD
Poussoirs
temporisateur
Sélecteur mode
fonctionnement
Ventilateur
Auto/On
Mode
nocturne
SOMMEIL
(SLEEP)
Allumé/Éteint
Sélecteur
de vitesses
Poussoir
réglage
température
Reset
TEMP SET
AUTO
FAN
FAN
COOL
HEAT
AUTO
TIMER
CANCEL
ON
OFF
FAN SPEED
SYSTEM
ON/OFF
RESET
OFF
ON
TEMP.
+
SLEEP
–
AUTO ON
