1、Environments 使用环境
1）Main Power Input：AC220V（50-60Hz)
启动电源：AC220V/50-60Hz
2）Signal Input Power：DC24V or AC220V
信号输入电源： DC24V or AC220V
3）Solenoid Valve Output Power：DC24V(Less than 100mA pet GATE）or
AC220V(Total less than 1A）
螺旋管针阀输出电源: DC24V(每GATE100mA以下）或者AC220V(1A以下）。
2、Composition of Control Module PCB构成
1）CONTROL PCB: Power unit，MICOM, Input/output unit
控制器PCB：电源部，MICOM，输入输出部。
2）DISPLAY PCB : Display unit Switch.
显示器PCB：显示部，开关输入部。
3、Central Processing Unit 主要控制装置
1) S.M.P.S
①
: To transform input AC220V to DC24V/1A,DC5V/1A.
S.M.P.S : 把AC220V电源转换成内部驱动电源DC24V/1A,DC5V/1A。
2) M.P.U : To control input/output and display.
微处理器：输出控制及显示器控制。
3) RELAY : Solenoid Valve running element (DC24V or AC220V output).
继电器：螺旋管针阀驱动元件(DC24V或者AC220V输出)
4、Input :
①S.M.P.S: Switching Mode Power Supply
2
①
②
③
④
⑤
⑥
⑦
⑧

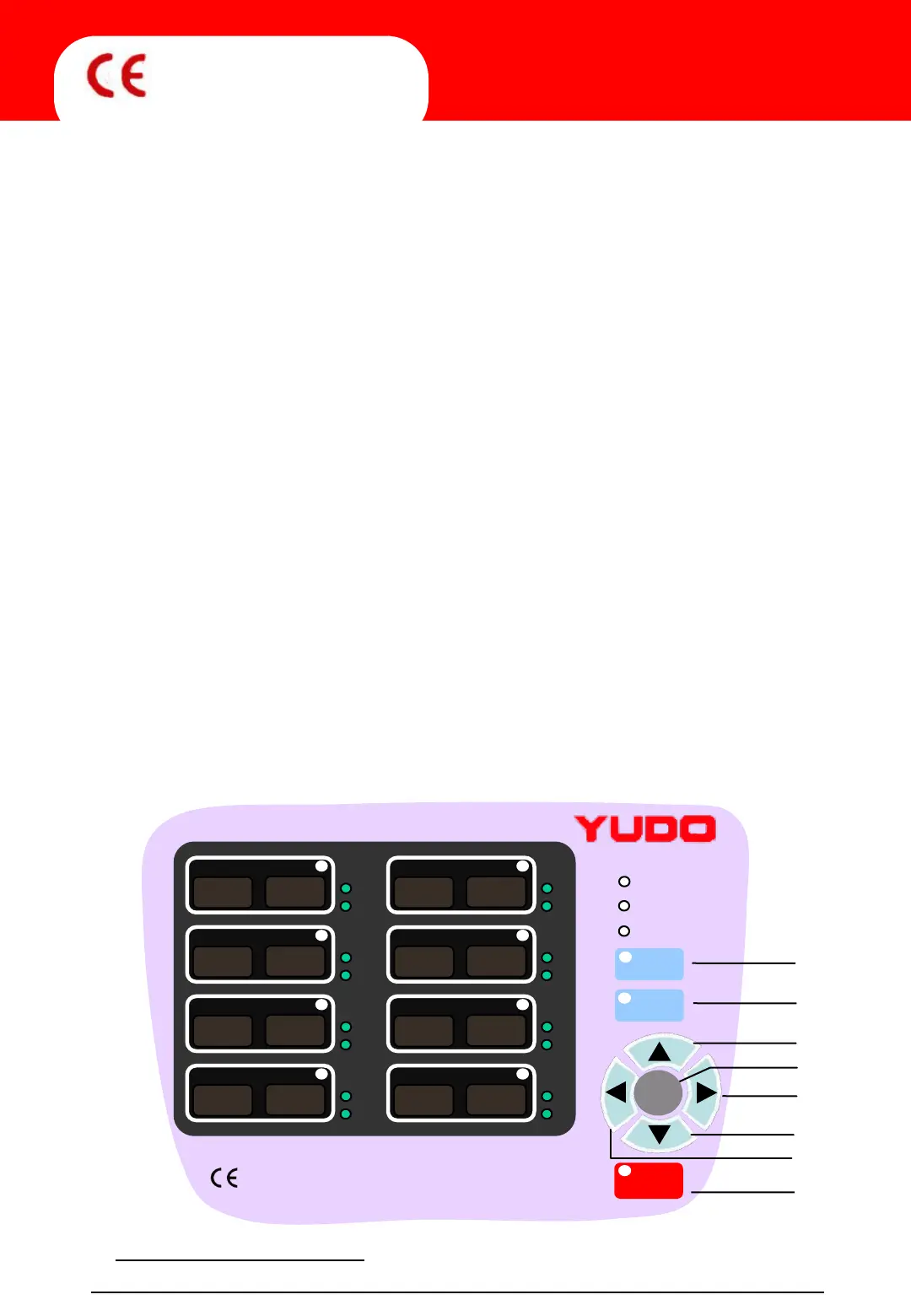

SEQUENCE INJECTION CONTROLLER
GATE1 DEL OPEN
A
B
GATE2 DEL OPEN
A
B
GATE3 DEL OPEN
A
B
GATE4 DEL OPEN
A
B
GATE5 DEL OPEN
A
B
GATE6 DEL OPEN
A
B
GATE7 DEL OPEN
A
B
GATE8 DEL OPEN
A
B
DC24V
AC220V
SIGNAL
POWER
MODE
OPEN
ACT-D800
ENTER
USER’S MANUAL
