Inhalt:
1. Anschluß der ‘S’ Lautsprecherboxen
2. Anschluß der ‘T’ und ‘TW’ Lautsprecherboxen
3. Montagezubehör
4. Sonstiges Zubehör
5. Technische Daten
1. Anschluß der ‘S’ Lautsprecherboxen
Die ‘S’ Lautsprecherboxen sind für den 4 Ohm Normalbetrieb ausgelegt und
werden direkt an den Lautsprecherausgang eines Standard-Leistungsverstär-
kers angeschlossen. Boxen-Netzwerke können gebildet werden durch Paral-
lel- und Reihenschaltung mehrerer Boxen oder aus einer Kombination aus bei-
den Schaltungsarten. Für eine maximale Leistungsausbeute des Verstärkers
sollte die resultierende Gesamtimpedanz des angeschlossenen Netzwerks
möglichst niedrig sein, jedoch nicht unterhalb des minimalen vom Verstärker-
hersteller zugelassenen Anschlußwertes (meistens 2 Ohm oder 4 Ohm) liegen.
Nachfolgende Abbildung zeigt, die wie Parallel- und Reihenschaltung von zwei
‘S’ Boxen ausgeführt wird:
4
owner`s manual F 52 series © Zeck Audio
F-series compact owner's manual
Rot
Schwarz

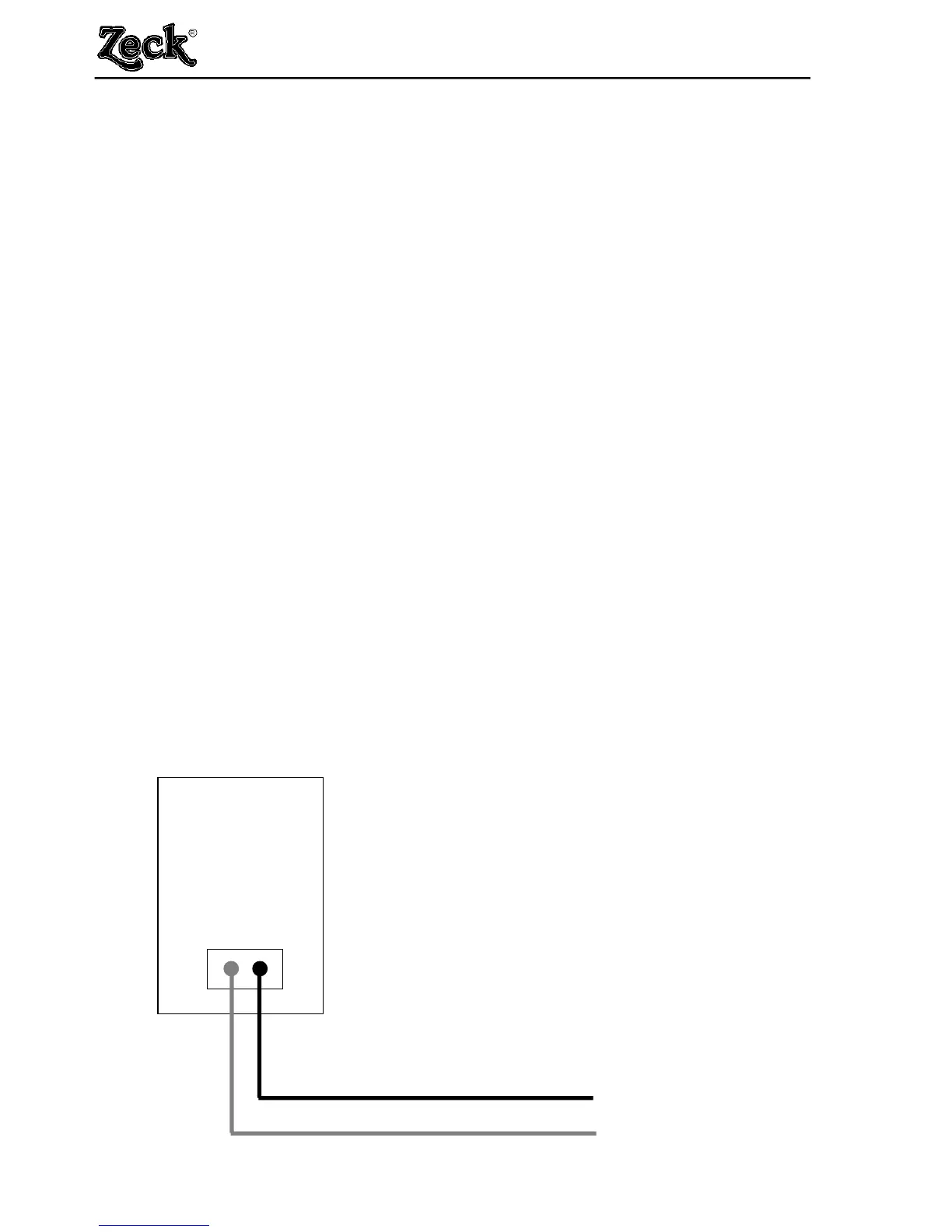

Einzelschaltung
Gesamtimpedanz = 4 Ohm
– Anschluß
+ Anschluß
