Zephyr AK9440BS User Manual

19
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation des conduits horizontaux

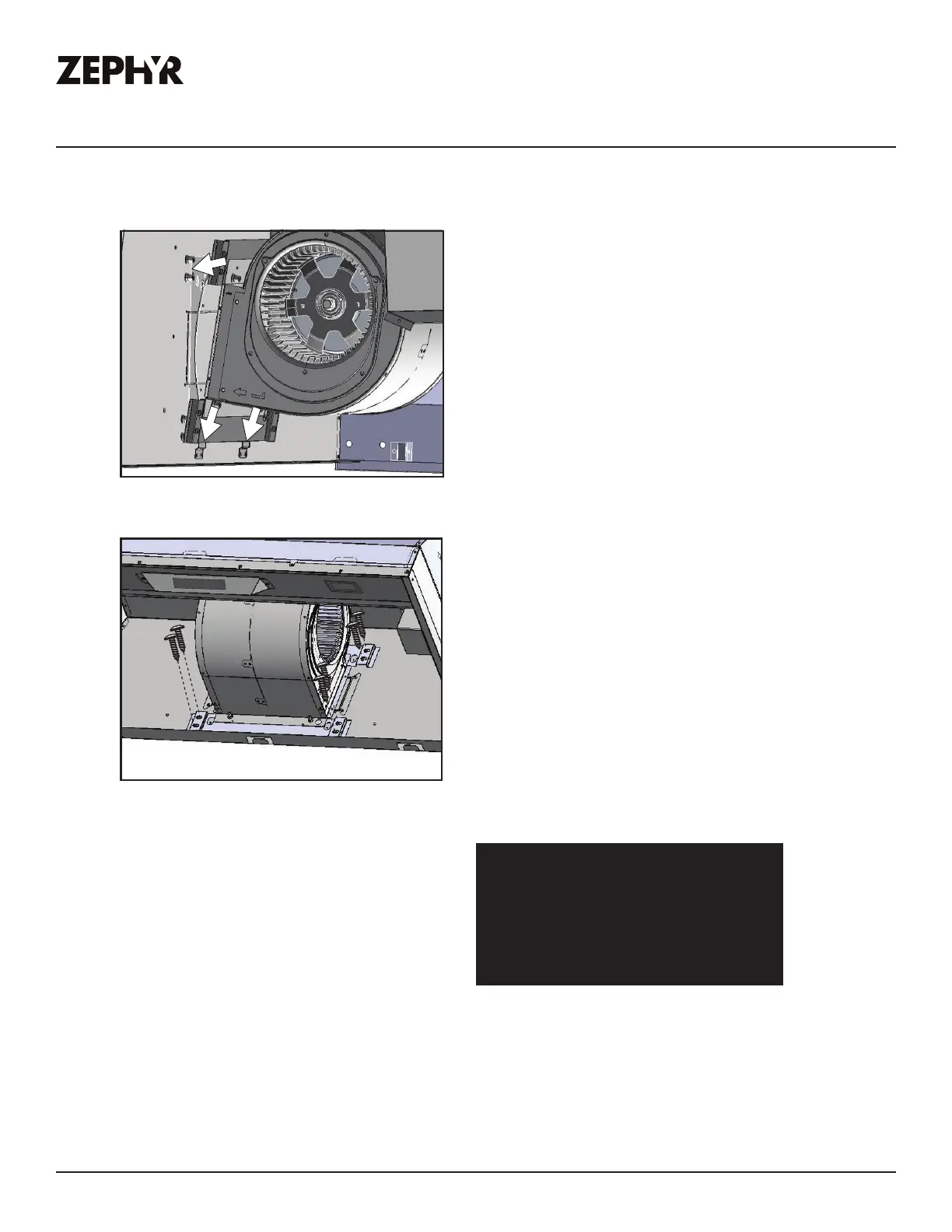

7. Positionnez le ventilateur à
l’intérieur du corps de la gaine
comme indiqué par: 1) Posez le
support de conduit horizontal
inférieur sur les deux clips de
support situés sur la paroi arrière
intérieure de la gaine. 2) Faites
pivoter le support de conduit
horizontal supérieur pour qu’il
rencontre les écrous captifs sur la
paroi arrière intérieure.
1
2
1
8. Fixez le ventilateur aux écrous
captifs sur la paroi arrière
intérieure du revêtement avec
(8) vis 3/16 ”x 3/8”, (4) vis pour
chaque support. Scellez tous
les espaces autour de la plaque
d’éjection à l’aide de ruban
adhésif en aluminium certifié.
Branchez la prise molex du
ventilateur.
La préparation des conduits
La préparation des conduits
horizontaux est maintenant
horizontaux est maintenant
terminée. Reportez-vous à la
terminée. Reportez-vous à la
page 14, étape 5 pour terminer
page 14, étape 5 pour terminer
l’installation.
l’installation.

Zephyr AK9440BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Number of Fan Speeds	6
CFM	5 cubic feet per minute
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	40 3/8 inches
Net Weight	55 pounds
