Zephyr AK9440BS User Manual

20
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation

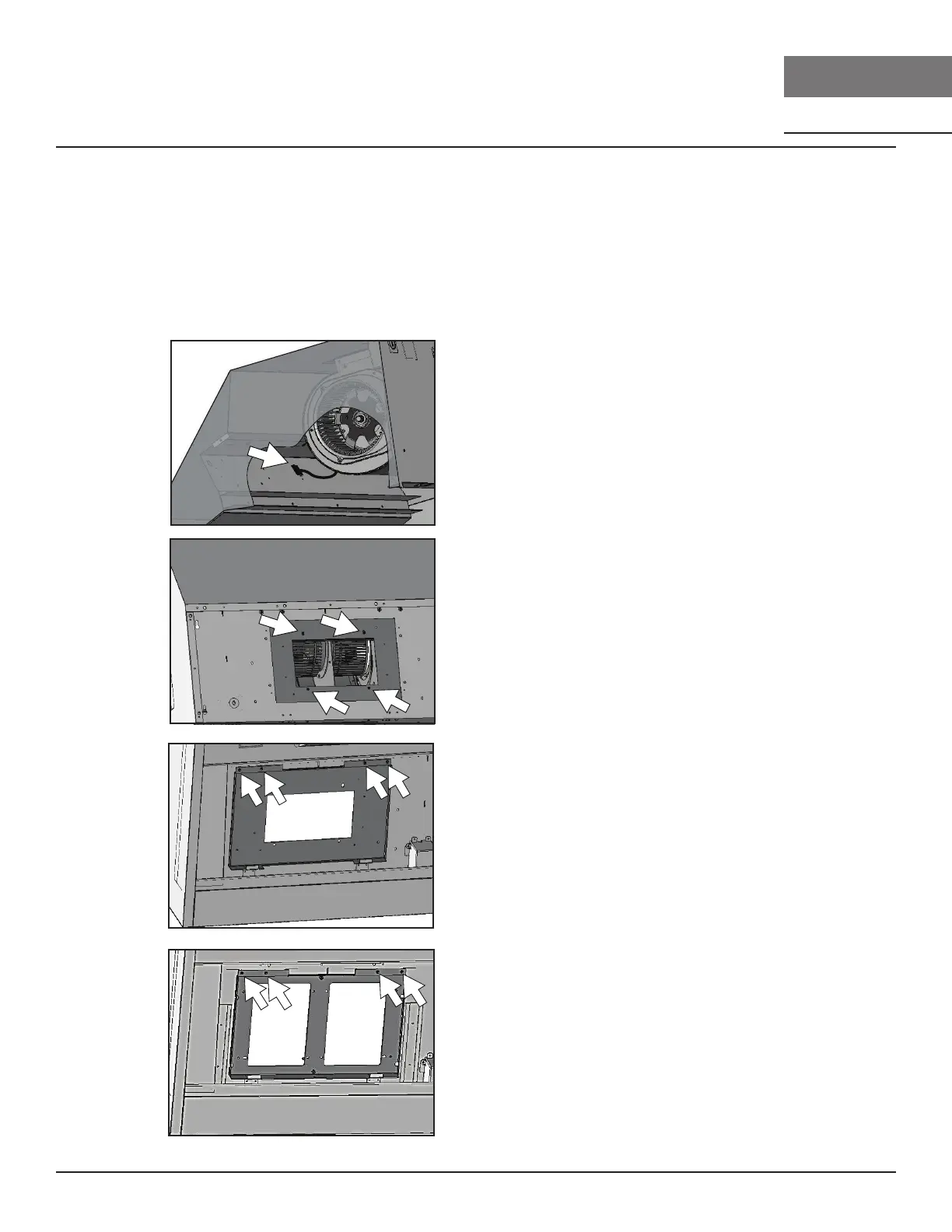

Installation de deux ventilateurs PBD-1300B
Cette hotte de cuisinière est équipée de série d’une option de conduit vertical à un seul ventilateur.
Pour passer d’un conduit vertical à une seule souante à un conduit vertical à double souante,
veuillez suivre les instructions ci-dessous.
Kit double souante PBD-1300B compatible uniquement avec AK9434BS, AK9440BS, ou AK9446BS.
1. Retirez les filtres déflecteurs et, le
cas échéant, retirez les panneaux
latéraux. Débranchez la fiche du
ventilateur.
2. Retirez les (4) vis en haut du corps
de la hotte fixant le ventilateur à
la plaque du ventilateur. Retirez le
ventilateur de l’intérieur du corps
de la hotte.
3. Retirez les (4) vis de l’intérieur
du corps de la hotte fixant la
plaque du ventilateur au corps
de la hotte. Retirez la plaque du
ventilateur.
4. Installez la plaque de ventilateur
double du kit PBD-1300B dans
le corps de la hotte. Fixez avec
(4) vis précédemment retirées de
l’étape 3.

Zephyr AK9440BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Number of Fan Speeds	6
CFM	5 cubic feet per minute
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	40 3/8 inches
Net Weight	55 pounds
