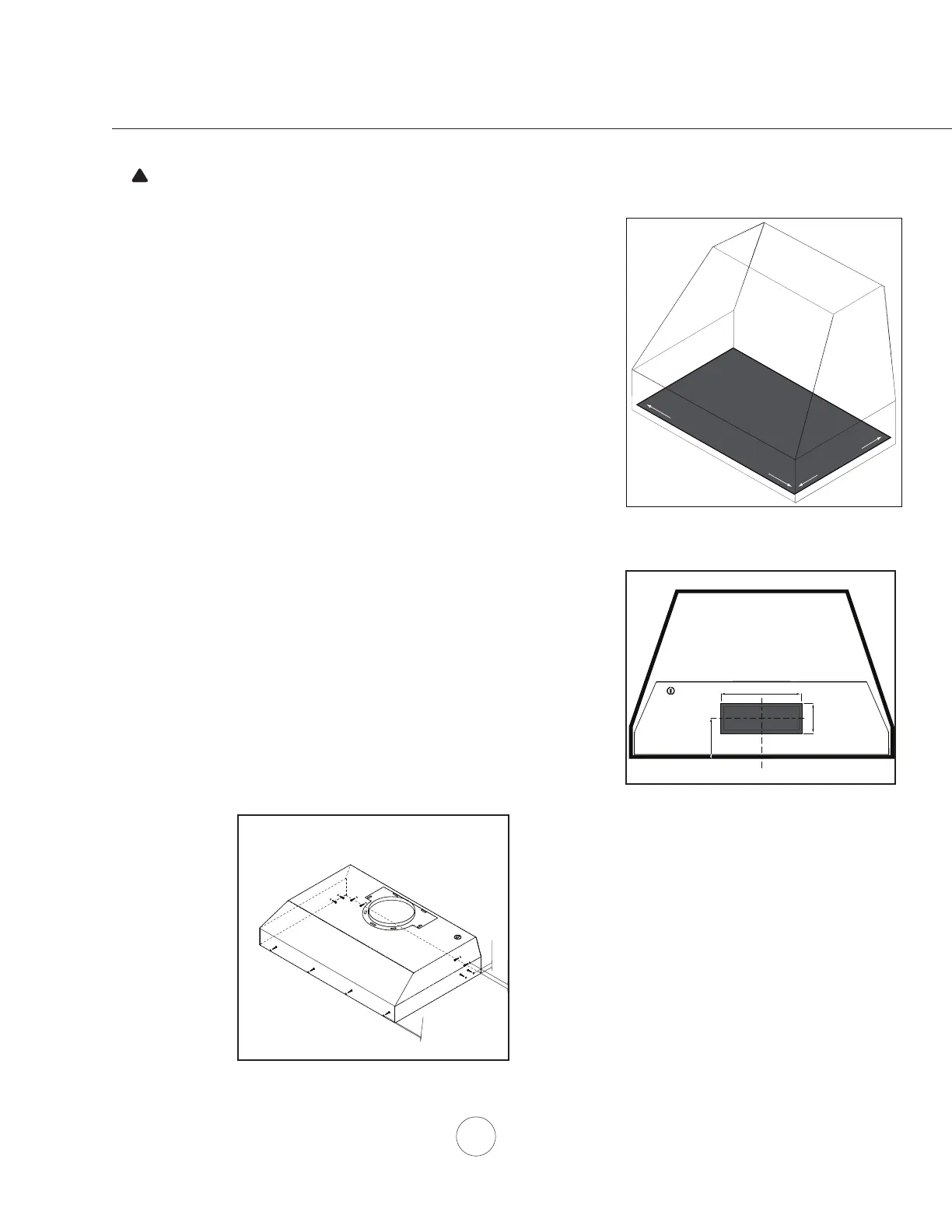

Installation – Préparation des armoires et installation
1. Enlevez tout le matériel d’emballage et la pellicule de protection avant de
procéder à l’installation. Pour éviter d’égratigner ou d’endommager l’acier
inoxydable, faites preuve de prudence durant l’installation.
2. Pratiquez une ouverture dans la partie inférieure de l’armoire selon
les dimensions apparaissant à la FIG. 1. Si le conduit est installé
horizontalement, pratiquez également une ouverture à l’arrière de
l’armoire (s’il y a lieu). FIG. 2.
3. Préparez le boîtier pour le xer à l’armoire en suivant les étapes de la
page 11. Passez à l’étape 4 lorsque vous avez terminé la
préparation.
4. Soulevez le boîtier jusqu’à l’ouverture sous l’armoire et xez-le à l’intérieur
de l’armoire à l’aide des huit (12) vis #8 x 1/2” en acier inoxydable; (4) vis
à l’avant et (4) vis sur les côtés et (4) vis a l’arriere. FIG. 3.
AVERTISSEMENT : Assurez-vous que la surface à laquelle vous
xez le boîtier peut soutenir le poids de la hotte AK92, sans quoi une
personne pourrait se blesser ou la surface de cuisson ou le comptoir
pourraient être endommagés.
5. Terminez l’installation des composantes électriques et du conduit.
Scellez le conduit avec du ruban à conduit certié en aluminium. Allumez
l’appareil, vériez s’il y a des fuites autour des joints et assurez-vous du
bon fonctionnement de l’appareil.
NOTE : Si vous n’avez pas accès à la partie supérieure du boîtier, vous
pourriez avoir à procéder à l’installation des composantes électriques et
du conduit avant d’installer le boîtier.
ATTENTION: Compte tenu du poids et des dimensions de
la hotte, au moins deux installateurs sont nécessaires.
!
Dans la mesure du possible, allumez l’appareil et assurez-vous du
bon fonctionnement de toutes les fonctions avant de procéder à
l’installation.
28
-
1/
2
” o
u
3
4
-
1/
2
”
1
8
-
1
/
4
”
(AK9128)
(AK9134)
Zone de
découpage
4”
11”
4”
L/C
ARRIÈRE DE L’ARMOIRE
Rectangulaire – 3-1/4po x 10po
FIG. 1
FIG. 2
1/4”
3/4”
FIG. 3
