11

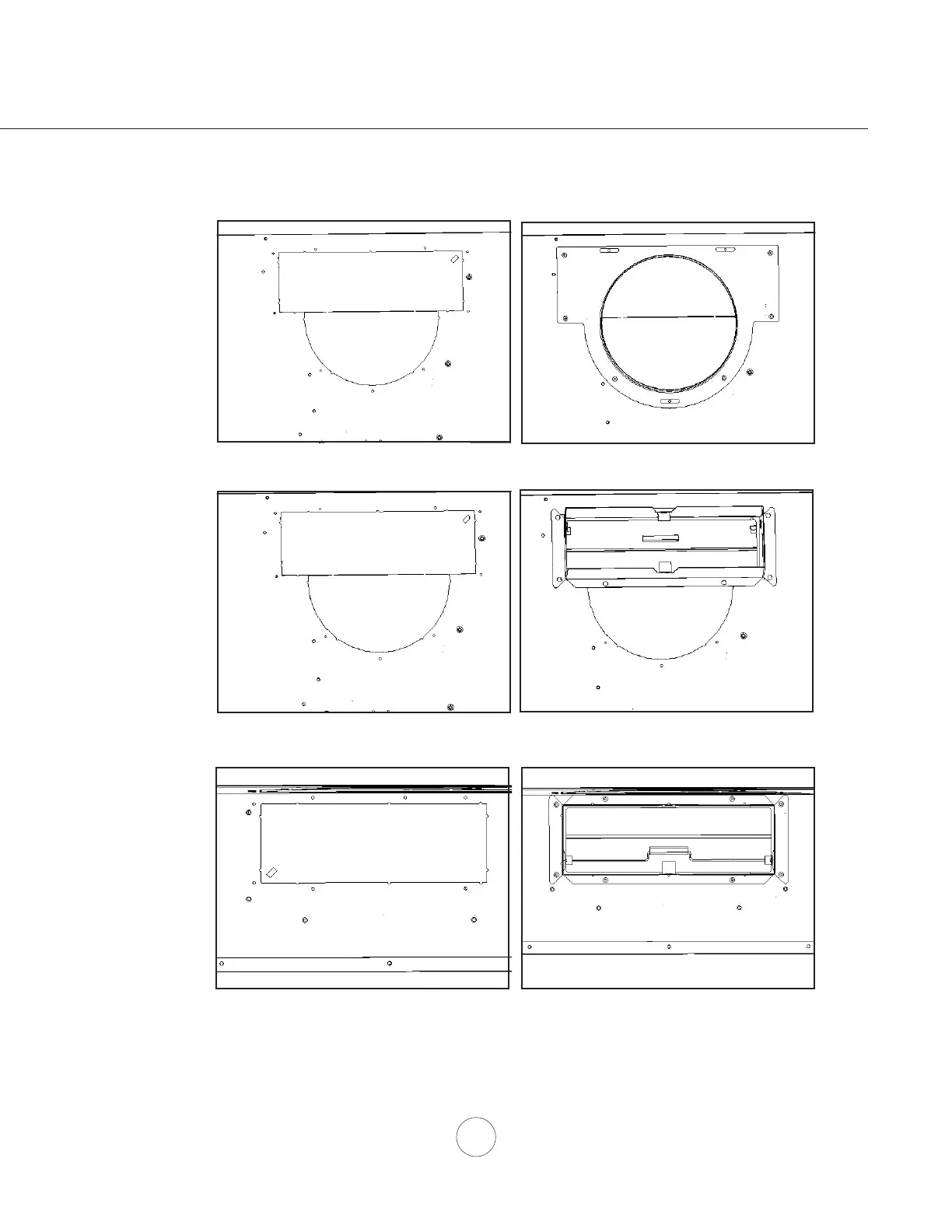

Installation – Préparation pour le conduit
Note : Si vous utilisez la hotte en mode de reprise d’air, sautez ces étapes et allez à la page 11.
Conduit vertical
(circulaire de 7")
Conduit vertical
(rectangulaire de
3¼" x 10")
1. À l’aide d’un tournevis plat, enlevez les plaques
de montage circulaire et rectangulaire situées sur le
dessus de la hotte.
1. À l’aide d’un tournevis plat, enlevez la plaque de
montage rectangulaire située sur le dessus de la
hotte.
1. À l’aide d’un tournevis plat, enlevez la plaque de
montage rectangulaire située à l’arrière de la hotte.
2. Fixez le collier rectangulaire de 3¼" x 10" sur le
dessus de la hotte à l’aide de (6) vis M4 x 6.
2. Fixez le collier rectangulaire de 3¼" x 10" sur le
dessus de la hotte à l’aide de (6) vis M4 x 6.
2. Fixez le collier circulaire de 7" sur le dessus de la
hotte à l’aide de (6) vis M4 x 6.
Conduit
horizontal
(rectangulaire de
3¼" x 10")
