Venezia Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation

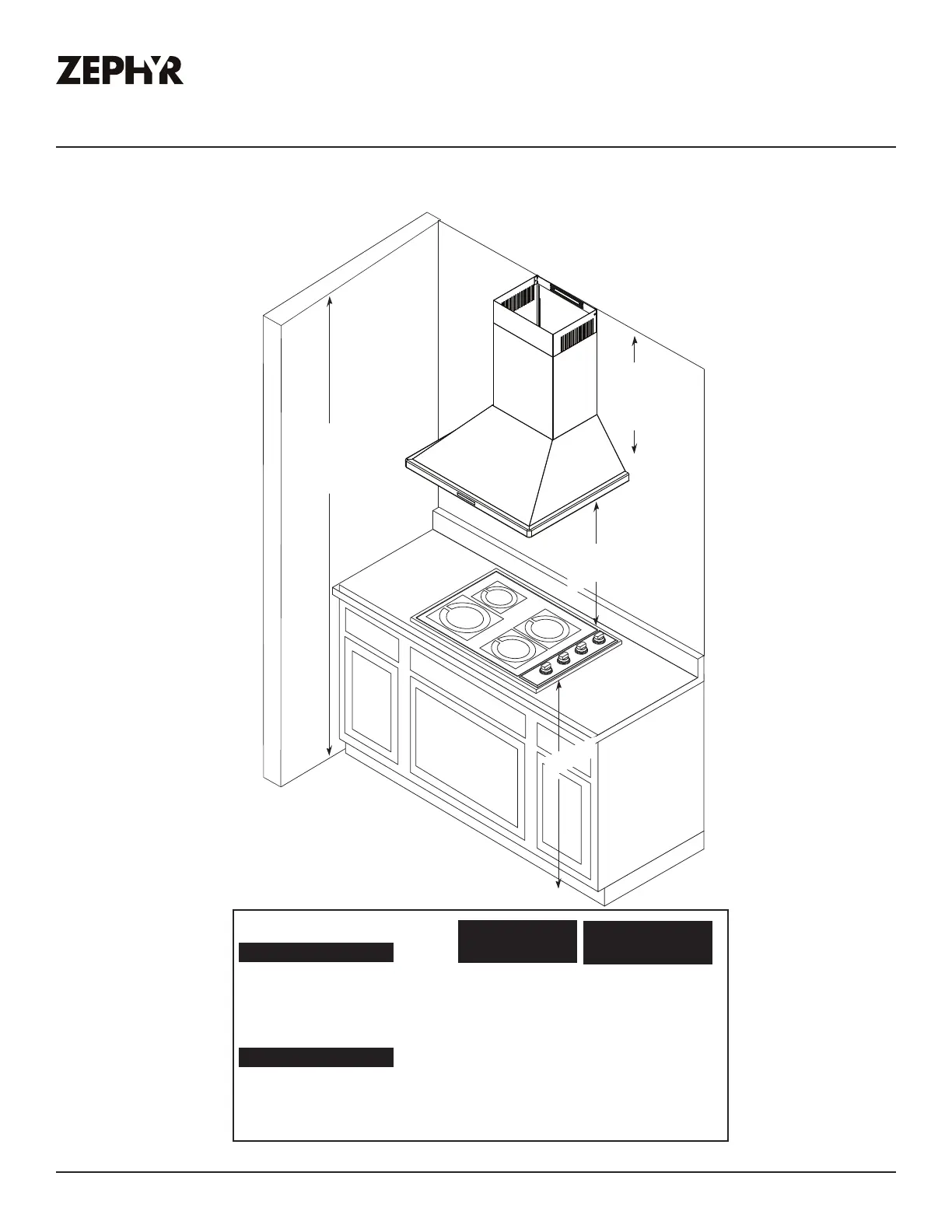

Hauteur de montage, dégagement et gaine
24 po min.
34 po max.
min. A
min. B
max. C
min. D
min. E
max. F
36 po
minimum avec conduit (A) 27 po 45 po
minimum avec reprise d’air (B) 31-1/2 po 49-1/2 po
maximum (C) 44 po 80 po
minimum avec conduit (D)
87 po (7 pi 3 po) 105 po (8 pi 9 po)
minimum avec reprise d’air (E) 91-1/2 po (7 pi 7-1/2 po) 109-1/2 po (9 pi 1-1/2 po)
maximum (F) 114 po (9 pi 6 po) 150 po (12 pi 6 po)
Hauteur de la hotte
Recouvrement de
conduit standard
Prolongement de
recouvrement de
conduit
Hauteur de plafond
