Venezia Guide d’utilisation, d’entretien et d’installation
VENEZIA
MUR
CORE
Instructions d’installation
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la hotte.
ATTENTION
Des blocs de bois peuvent devoir être ajoutés
derrière la cloison sèche si aucun montant
n’est présent. Des ancrages muraux peuvent
également être utilisés, mais vérifiez la
conformité des codes locaux. Le fait de ne
pas utiliser d’ancrages muraux et de vis
appropriés pour supporter le poids de la
hotte peut entraîner des blessures corporelles
ou endommager la surface de cuisson ou le
comptoir.
AVERTISSEMENT
1. Mesurez du haut de la cuisinière au bas de la
hotte et marquez la ligne A. (24 po minimum du
haut de la cuisinière).
2. Prune et marque la ligne centrale.
3. Marquer la ligne de hauteur de montage B. (10-
1 / 4 po de la ligne A)

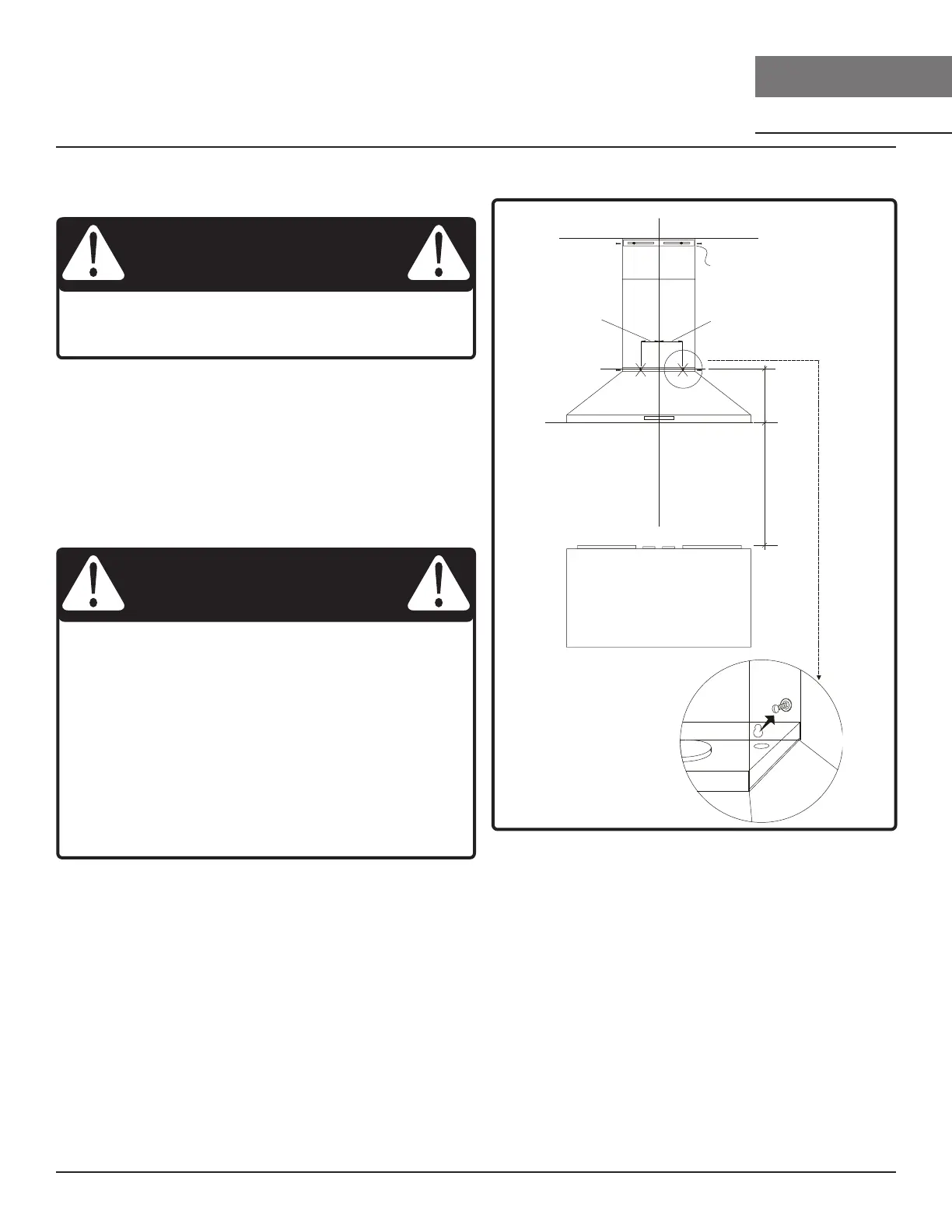

FIG. B
Support pour le
recouvrement du
conduit
A
B
L/C
10-1/4 po
L/C
24 p o min.
1
3-9/16 po
4-3/4 po
4. Marquer la largeur de montage de L/C sur la ligne B. De la ligne centrale à la marque de montage
gauche (3-9/16 po). De la ligne médiane à la marque de montage droite (4-3/4 po)
5. Fixez (2) vis M4 x 1-1/4 po dans les goujons de la ligne B. Ne serrez pas complètement les vis.
6. Accrochez le capot sur les vis et serrez à la main. (FIG. B1) Utilisez la dernière vis M4 x 1-1/4 po pour
fixer davantage la hotte au mur depuis l’intérieur de la hotte.
7. Centrez et fixez le support du couvercle de conduit au mur sous le plafond ou le sote à l’aide de
(2) vis #6 x 1 po.
Montage de la hotte
