30
V
enezia Guide d’
utilisation, d’
entretien et d’ins
tallation
VENEZIA
MUR
CORE
Con
v
ersion A
C
T™
Ac
tiver A
C
T™

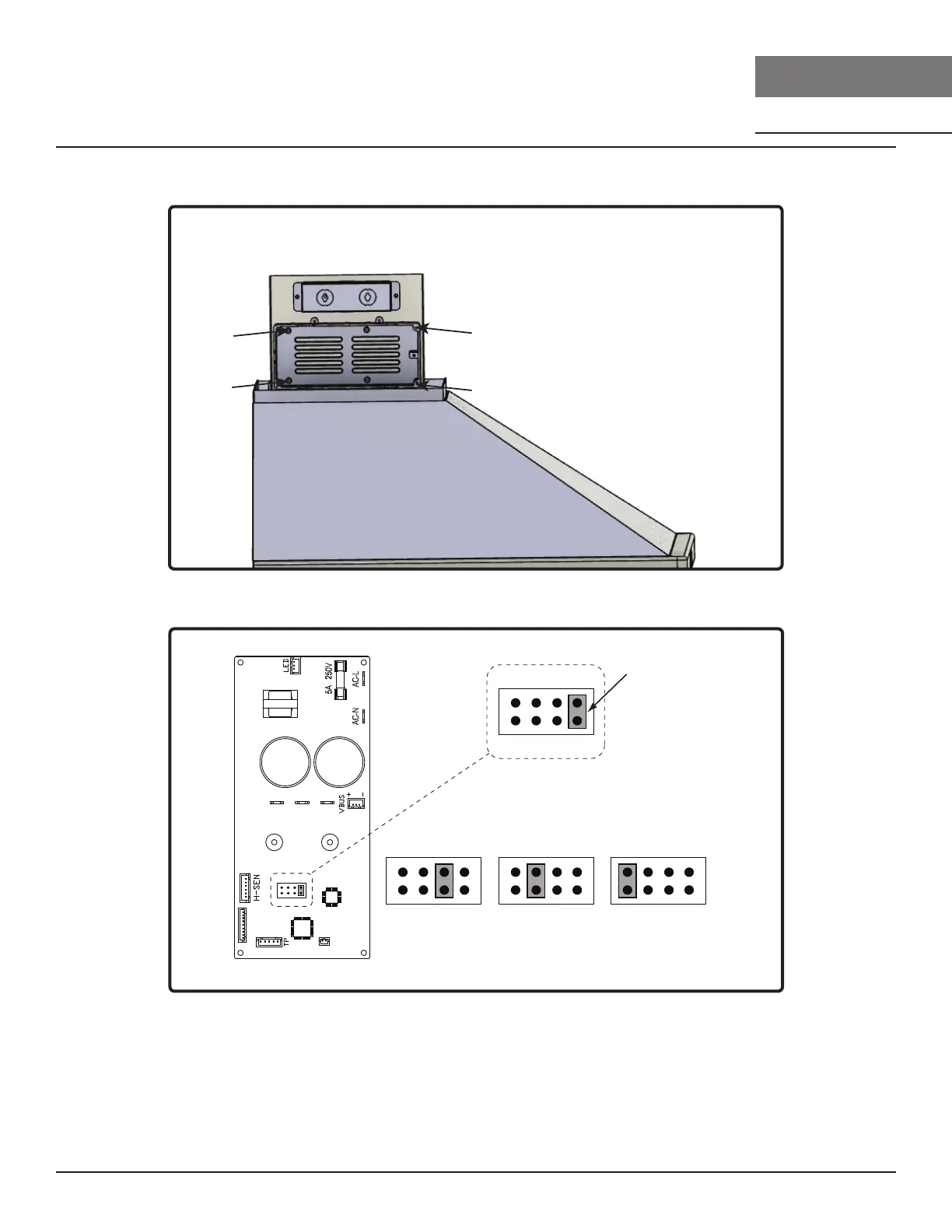

1. La carte de circuit imprimé es
t située sur le dessus du boîtier du moteur
.
2. Dévisse
z 4 vis et retire
z la carte de circuit imprimé du boîtier de com-
posants
.
FIG
. H
1357
2468
1357
2468
1357
2468
1357
2468
Cavalier 7-8
POSITION PAR DÉFAUT
1357
2468
Carte de circuits imprimés
Broches de cavaliers
Cavalier de
plastique
Débit maximal du
ventilateur, 390
Cavalier 3-4
Débit maximal du
ventilateur, 290
Cavalier 1-2
Débit maximal du
ventilateur, 590
Cavalier 5-6
FIG
. I
67
69
Table of Contents
English
3
Table of Contents
3
Safety Information
4
General Safety
4
Operation
6
Electrical Requirements
6
Federal Communication Commission Interface Statement
6
List of Materials
7
Installation Instructions
8
Ducting Calculation Sheet
8
Mounting Height, Clearance, & Ducting
9
Ducting Options
11
Electrical Supply
13
Cable Lock
13
Mounting the Hood
14
Ductless Recirculation
16
Features & Controls
18
Proximity Controls
19
Zephyr Connect
21
Optional RF Remote Control
23
Maintenance
25
Hood & Filter Cleaning
25
Lumilight LED
27
ACT™ Conversion
28
Enabling ACT
29
Wiring Diagram
31
Troubleshooting
32
List of Parts & Accessories
35
Notes
36
Limited Warranty
37
Product Registration
38
Français
41
Consignes de Sécurité
42
Sécurité Générale
42
Opération
44
Exigences Électriques
44
Déclaration D'interface de la Federal Communication Commission
44
Liste de Matériel
45
Instructions D'installation
46
Feuille de Calcul Pour Le Conduit D'aération
46
Hauteur de Montage, Dégagement Et Gaine
47
Options de Conduits
49
Fourniture Électrique
51
Raccord de Câble
51
Montage de la Hotte
52
Recirculation Sans Conduit
54
Fonctionnalités Et Commandes
56
Contrôles de Proximité
57
Zephyr Connect
59
Télécommande RF en Option
61
Entretien
63
Lumilight LED
65
Conversion ACT
66
Activer ACT
67
Schéma de Câblage
69
Dépannage
70
Liste des Pièces Et Accessoires
73
Remarques
74
Garantie Limitée
75
Enregistrement du Produit
