ZF 325 Series User Manual

34
ZF PADOVA
POS.
POS.
REP.
POS.
DESCRIZIONE
DESCRIPTION
DESCRIPCIÓN
BEZEICHNUNG
1
2
3
4
5
6
7
8
9
Coperchio PTO / Couvercle PTO
Tapa de la TF / Abdeckung Abtrieb
Pompa olio / Pompe à huile
Bomba de aceite / Ölpumpe
Albero uscita / Arbre de sortie
Árbol de salida / Abtriebswelle
Filtro olio in aspirazione/ Contrôle du filtre d’aspiration
Revisar el filtro de aspiración / Saugfilter kontrollieren
Tappi di scarico / Bouchons de vidange
Tapones de salida / Ablassstopfen
Semicarcassa posteriore / Demi-carcasse arrière
Semicarcasa trasera / Hintere Gehäusehälfte
Semicarcassa anteriore / Demi-carcasse avant
Semicarcasa delantera / Vordere Gehäusehälfte
Asta di livello / Jauge
Varilla de nivel / Ölmessstab
Sfiato / Event
Purgador / Entlüftung
POS.
POS.
REP.
POS.
DESCRIZIONE
DESCRIPTION
DESCRIPCIÓN
BEZEICHNUNG
10
11
12
13
14
15
16
Scambiatore di calore / Echangeur de chaleur
Intercambiador de calor / Ölkühler
Tappo carico / Bouchon de remplissage
Tapón de carga / Einfullstopfen
Distributore / Distributeur
Válvula distribuidora / Verteiler
Leva comando / Levier de commande
Palanca de mando / Schalthebel
Presa pressione 1/8 NPTF / Prise de pression 1/8 NPTF
Toma de presión 1/8 NPTF / Druckmessstelle 1/8 NPTF
Tappo M14x1,5 / Bouchon M14x1,5
Tapón M14x1,5 / Deckel M14x1,5
Filtro olio / Filtre à huile
Filtro de aceite / Ölfilter
Tab.2
12
8
7
14
9
6
1
3
15
5
2
4
11
13
16

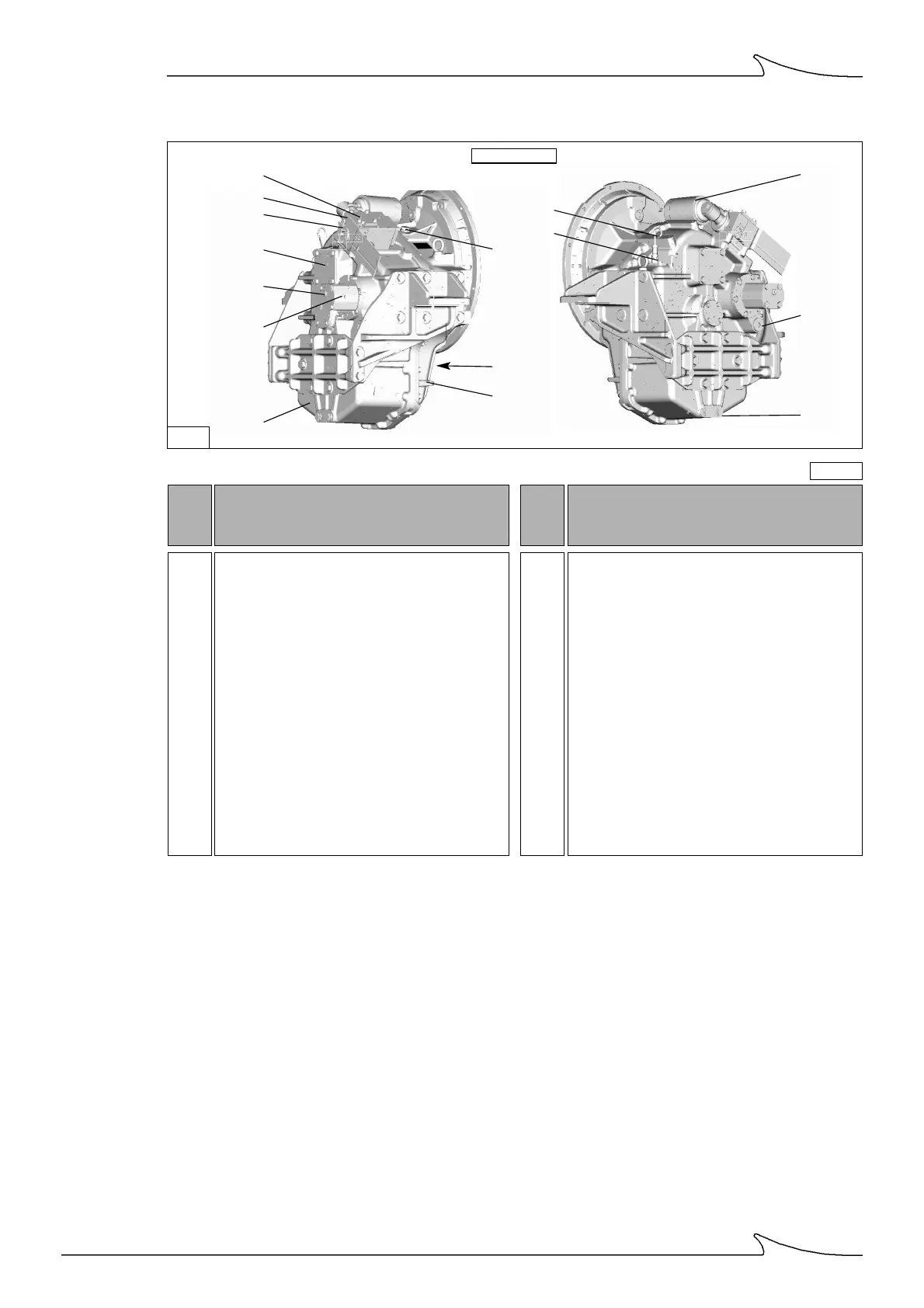

Fig. 8
ZF 325 IV
