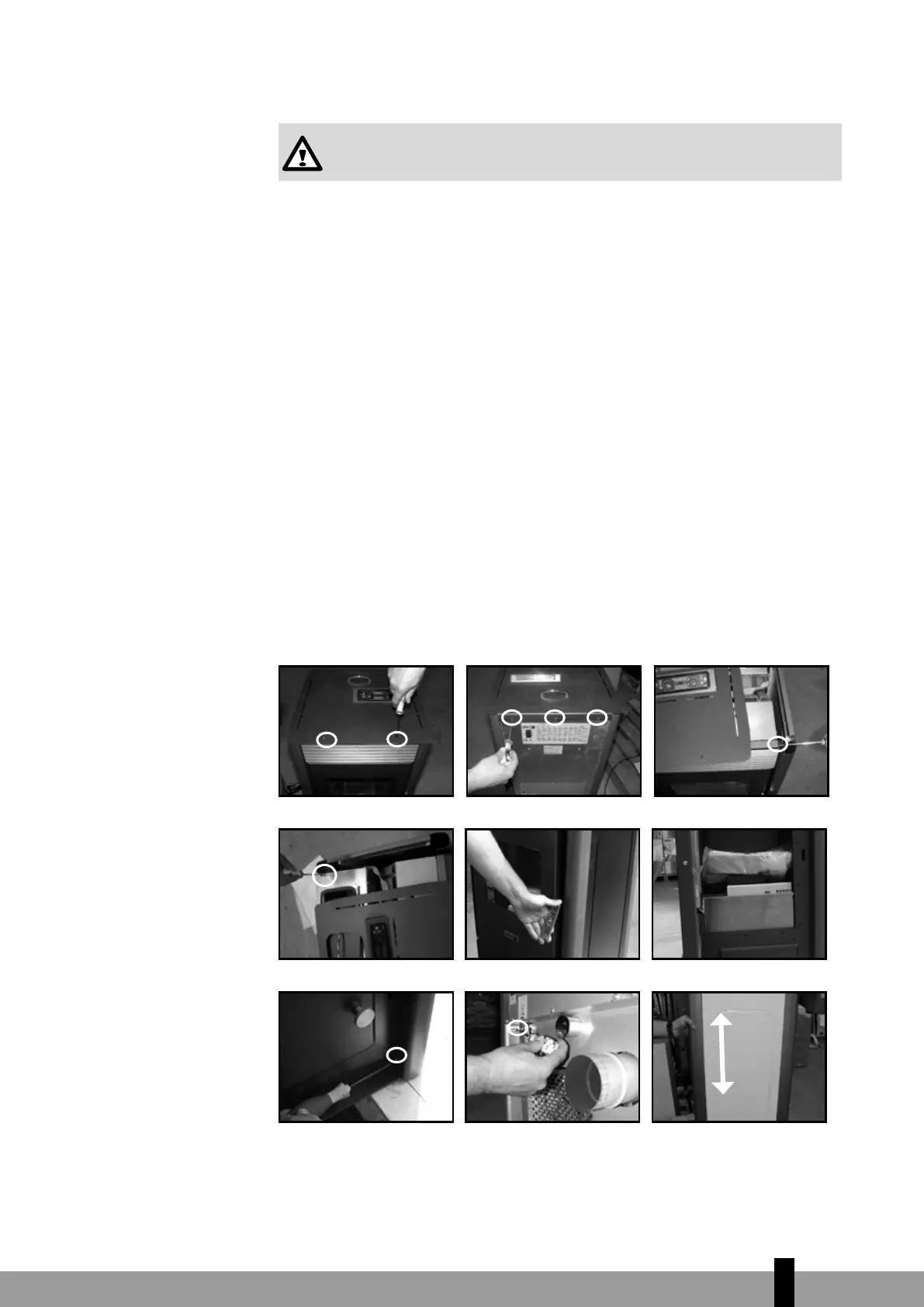

D.3.4 Retrait des panneaux supérieur et latéraux
À des ns de maintenance, il convient de retirer les panneaux supérieur et latéraux.
Vériez que le poêle est débranché de l’alimentation électrique.
1. Retirez les 2 vis noires situées sur le dessus. Voir l’illustration 11.
2. Retirez les 3 vis à l’arrière. Voir l’illustration 12.
Le panneau supérieur peut maintenant être retiré du dessus du poêle. Les raccords vis-
sés des panneaux latéraux sont maintenant accessibles.
Le branchement électrique entre l’écran et la carte de circuit imprimé est toujours en
place. Veillez à ne pas endommager le câble lors du retrait du panneau supérieur.
3. Pour les panneaux latéraux : Retirez les 2 vis de la partie haute des panneaux
latéraux. Maintenez le branchement électrique entre l’écran et la carte de circuit
imprimé en place. Voir l’illustration 13 & 14.
4. Ouvrez la porte coupe-feu avec la poignée. Voir l’illustration 15.
5. Le poêle peut maintenant être ouvert. Voir l’illustration 16.
6. Pour les panneaux latéraux : Retirez la vis à l’extrémité inférieure.
Voir l’illustration 17.
7. 1 autre vis doit être retirée de chaque panneau arrière, au milieu de sa hauteur.
Voir l’illustration 18.
8. Vous pouvez alors retirer le panneau latéral en le faisant coulisser vers le haut.
Conservez les panneaux avec précaution.
Illustration 11
Illustration 12
Illustration 13
Illustration 14
Illustration 15
Illustration 16
Illustration 17
Illustration 18
Illustration 19
