Lors de la remise en place des panneaux, veillez à ne pas endommager le
câble électrique situé entre l’écran et la carte de circuit imprimé.

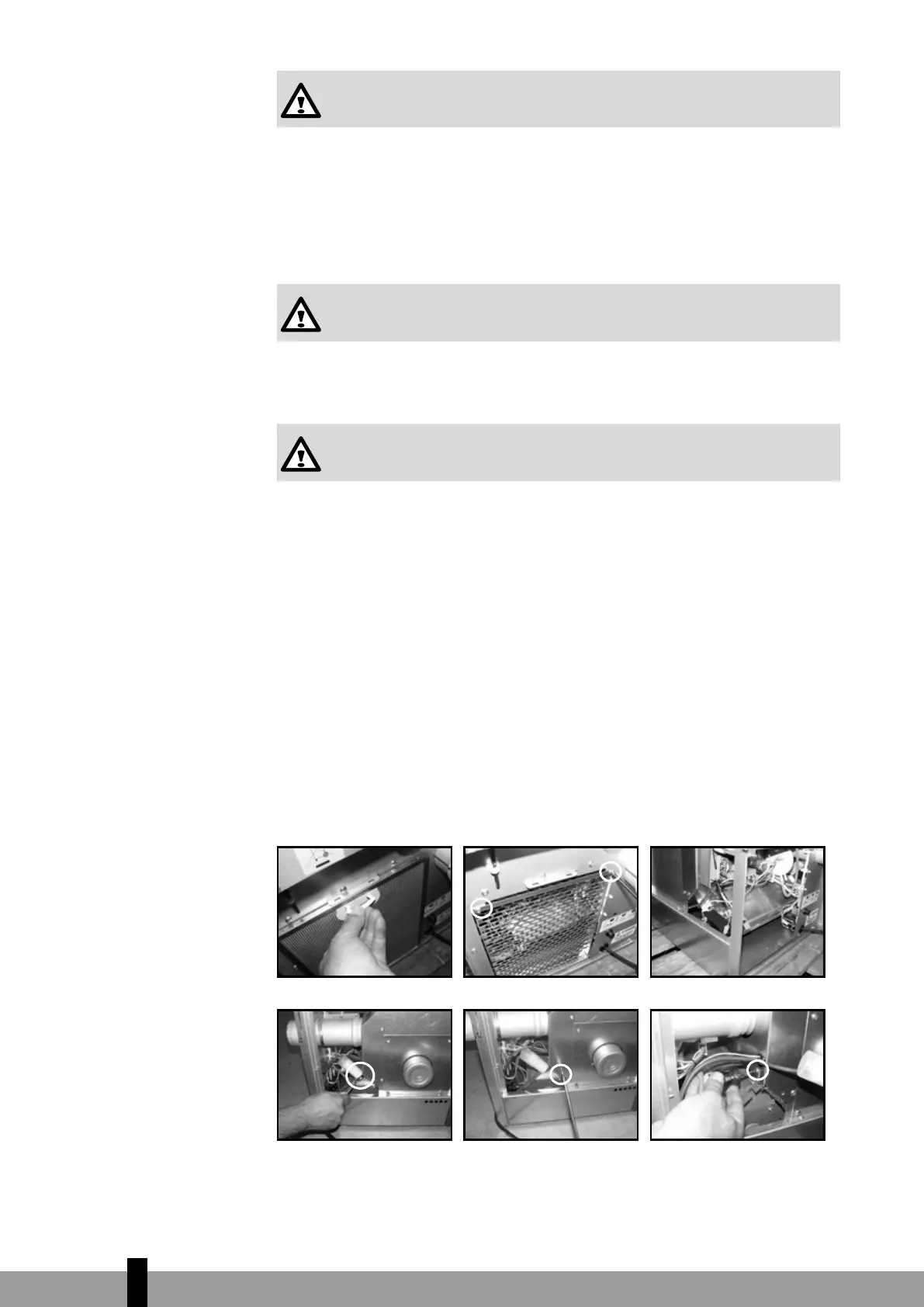

D.3.5 Nettoyage du ventilateur de recirculation de l‘air de la pièce
Le ventilateur de recirculation de l’air de la pièce doit être nettoyé une fois par an par
un technicien agréé Zibro.
1. Retirez les caches latéraux du poêle. Voir le chapitre D.3.4.
Vériez que le poêle est débranché de l’alimentation électrique.
2. Retirez le ltre à air situé à l’arrière. Voir l’illustration 20.
3. Retirez les deux vis pour ôter la grille. Voir l’illustration 21.
Vériez que le poêle est débranché de l’alimentation électrique.
4. Nettoyez l’extérieur du ventilateur de circulation d’air de la pièce avec un aspira-
teur. Voir l’illustration 22.
À des ns de maintenance, le ventilateur d’air de recirculation doit être retiré de son
logement.
5. Desserrez l’écrou de maintien du condensateur avec une clé de 13.
Voir l’illustration 23.
6. Retirez les 5 vis de la plaque de support du ventilateur. Vis 1 (voir l’illustration 24),
vis 2 (voir l’illustration 25), vis 3 (voir l’illustration 26), vis 4 & 5 (voir l’illustration 27).
7. Retirez les deux vis du raccord du câble de réseau. Voir l’illustration 28.
8. Tirez et faites doucement tourner l’enveloppe du ventilateur et nettoyez les aubes
avec un pinceau et un aspirateur. Voir l’illustration 29.
9. Après le nettoyage, remplacez correctement le ventilateur et les vis.
Illustration 20
Illustration 21
Illustration 22
Illustration 23
Illustration 24
Illustration 25
3
