47
CZ
K čištění zařízení používejte výhradně vodu s mýdlem.
Nepoužívejte čisticí prostředky.
Uchovávejte zařízení na suchém a teplém místě.
Nevystavujte zařízení působení slunečního záření.
VÝMĚNA BATERIÍ
Pokud jsou informace na displeji počítače slabě viditelné, nebo nejsou
vidět vůbec, je třeba vyměnit baterii. Sundejte kryt baterie
a vyměňte staré baterie za dvě nové. Při jejich umístění na příslušné
místo dodržujte označení „+“ a „-“. Pokud by po opětovném spuštění
displej stále nefungoval správně, vyjměte baterie na několik minut a
opět je vložte na místo.
POZOR! Na opotřebené baterie se nevztahuje záruka. Obsahují
škodlivé látky (jako jsou např. kadmium, rtuť nebo olovo), proto je
nevyhazujte do komunálního odpadu. Odneste je na místo sběru
opotřebených baterií.
ŽIVOTNÍ PROSTŘEDÍ
Zařízení se dodává v obalu, aby bylo chráněno proti případnému
poškození během dopravy. Obaly jsou z recyklovatelného materiálu.
Vyhazujte je do příslušných barevných nádob na tříděný odpad.
Chraňte životní prostředí a nevyhazujte vypotřebované baterie do
domácího odpadkového koše. Odevzdávejte je v místě, kde byly
koupeny nebo na místech určených k jejich sběru.
Opotřebená elektrická zařízení (včetně počítadel) jsou recyklovatelná
nevyhazujte je spolu s komunálním odpadem, protože by mohly
obsahovat zdraví a životnímu prostředí nebezpečné látky. Prosíme,
abyste aktivně pomáhali při správném hospodaření s přírodními zdroji
a ochraně životního prostředí tím, že předáte opotřebené zařízení do
sběrného dvora, kde se tato zařízení sbírají.
MONTÁŽ
Montáž zařízení musí být provedena pečlivě dospělou osobou.
V případě pochybností požádejte o pomoc někoho s většími
zkušenostmi v této oblasti.
Před zahájením montování se přesvědčte, zda v dodané se
zařízením sadě jsou všechny části ze seznamu součástek a zda
se některé součástky nezničily při dopravě. Pokud něco chybí
nebo máte nějaké výhrady, kontaktujte prodejce.
Seznamte se s obrázky a vysvětleními a proveďte montáž podle
postupu a pořadí uvedeného v návodu na montáž.
Během montáže zachovejte opatrnost. Při používání nářadí a
součástek existuje riziko poranění.
Pamatujte na zajištění bezpečného okolí. Nerozkládejte nářadí a
montážní prvky chaotickým způsobem. Pamatujte, že fólie a jiné
umělohmotné obaly mohou ohrozit děti udušením.
Montážní prvky potřebné k provedení jednotlivých kroků z
montážního návodu jsou uvedeny na obrázcích a ve
vysvětlivkách. Použijte je v souladu s montážním návodem.
V první fázi montáže neutahujte součásti až nadoraz. Udělejte to
až potom, co budou umístěny všechny prvky a když se
přesvědčíte, že jsou správně usazeny.
Výrobce si vyhrazuje právo na předběžné namontování
některých součástí.
MONTÁŽNÍ SCHÉMA (→ Viz strana 2)
UPOZORNĚNÍ! Zabraňuje se používat díly jiných dodavatelů než výrobce.
SEZNAM SOUČÁSTEK
Č.
Popis
Množství
Č.
Popis
Množství
1
Hlavní rám
1
20
Kolečko nastavení odporu
1
2
Přední podstavec
1
21
Kryt nastavení odporu
1
3
Zadní podstavec
1
22
Plochá podložka d5
1
4
Podpěra řídítek
1
23
Šroub M5x40
1
5
Řídítka
1
24
Kabel měření pulzu
2
6
Podpěra sedla
1
25
Oblouková podložka D8×φ22×1.5×r25
2
7
Sedlo
1
26
Nylonová matice m8
3
8
Počítač
1
27
Oblouková podložka D8×φ25×1.5×r25
4
9L/R
Pedál
1/1
28
Pěnová madla řídítek
2
10
Klika
1
29
Záslepka řídítek
2
11
Násadka předního podstavce
2
30
Křížová šroub
4
12
Násadka zadního podstavce
2
31
Kolečko podpěry sedla
1
13
Šroub M10x57
4
32
Plastová objímka
1
14
Oblouková podložka d10xφ25x1.5xr28
4
33
Plochá podložka d8
3
15
Matice M10
4
34
Láhev
1
16
Kabel na nastavení odporu
1
35
Držák na láhev
1
17
Kabel počítače
1
36
Šroub
2
18
Spojovací kabel
1
37
Plochá podložka
2
19
Imbusový šroub M8x15
6
38
Držák na ručník
1
NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti.
Vzhledem k velké hmotnosti některých části se doporučuje, aby montáž prováděly dvě osoby.

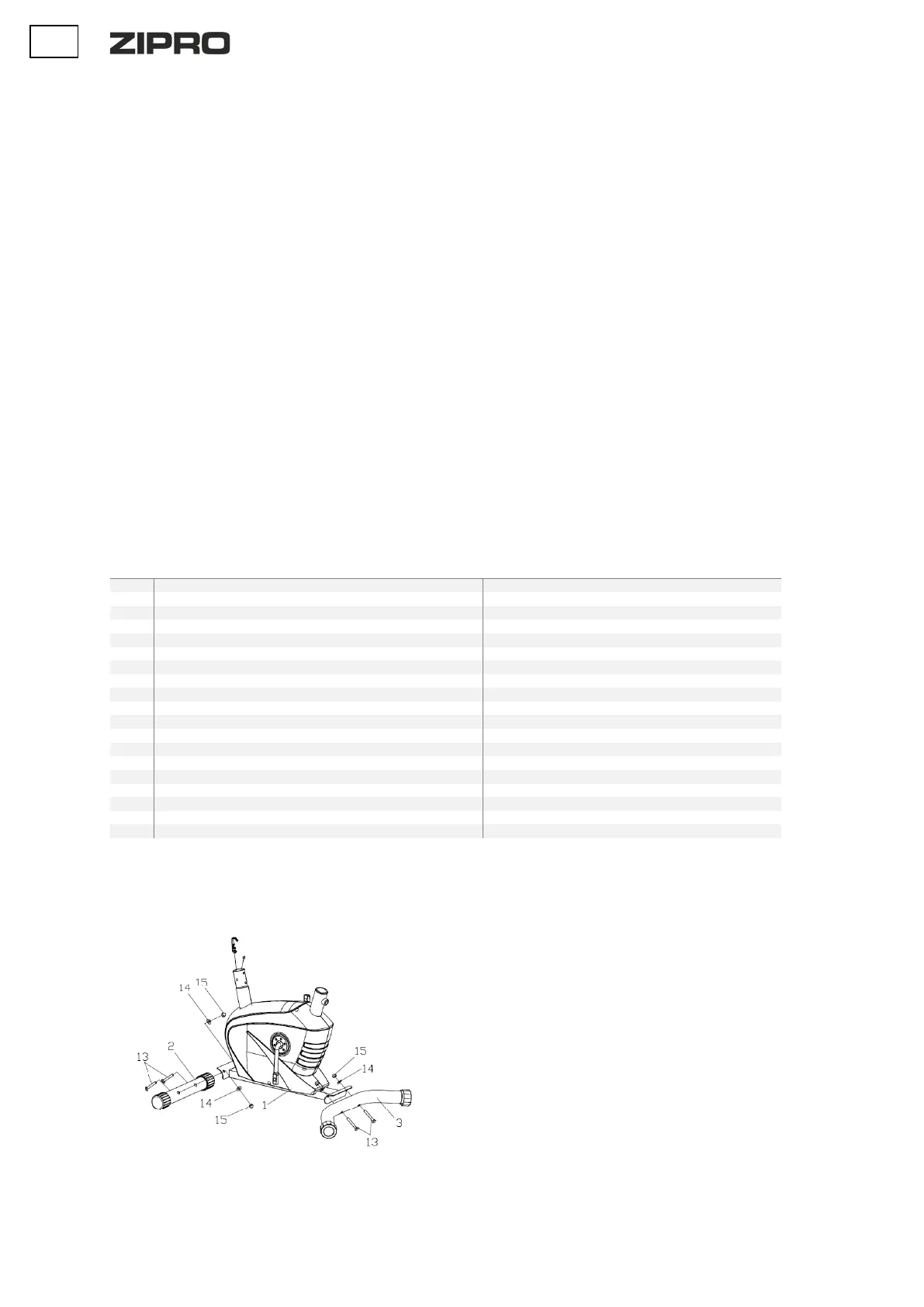

1. Namontujte přední a zadní podstavec
Namontujte přední (2) a zadní (3) podstavec na hlavní rám (1) s použitím
šroubů (13) obloukových podložek (14) a matic (15).
POZOR! Před instalací podstavec odstraňte plastový nebo lepenkový
přepravní zámek, pokud existuje.
POZOR! Přední podstavec má transportní válečky.
