27
RU

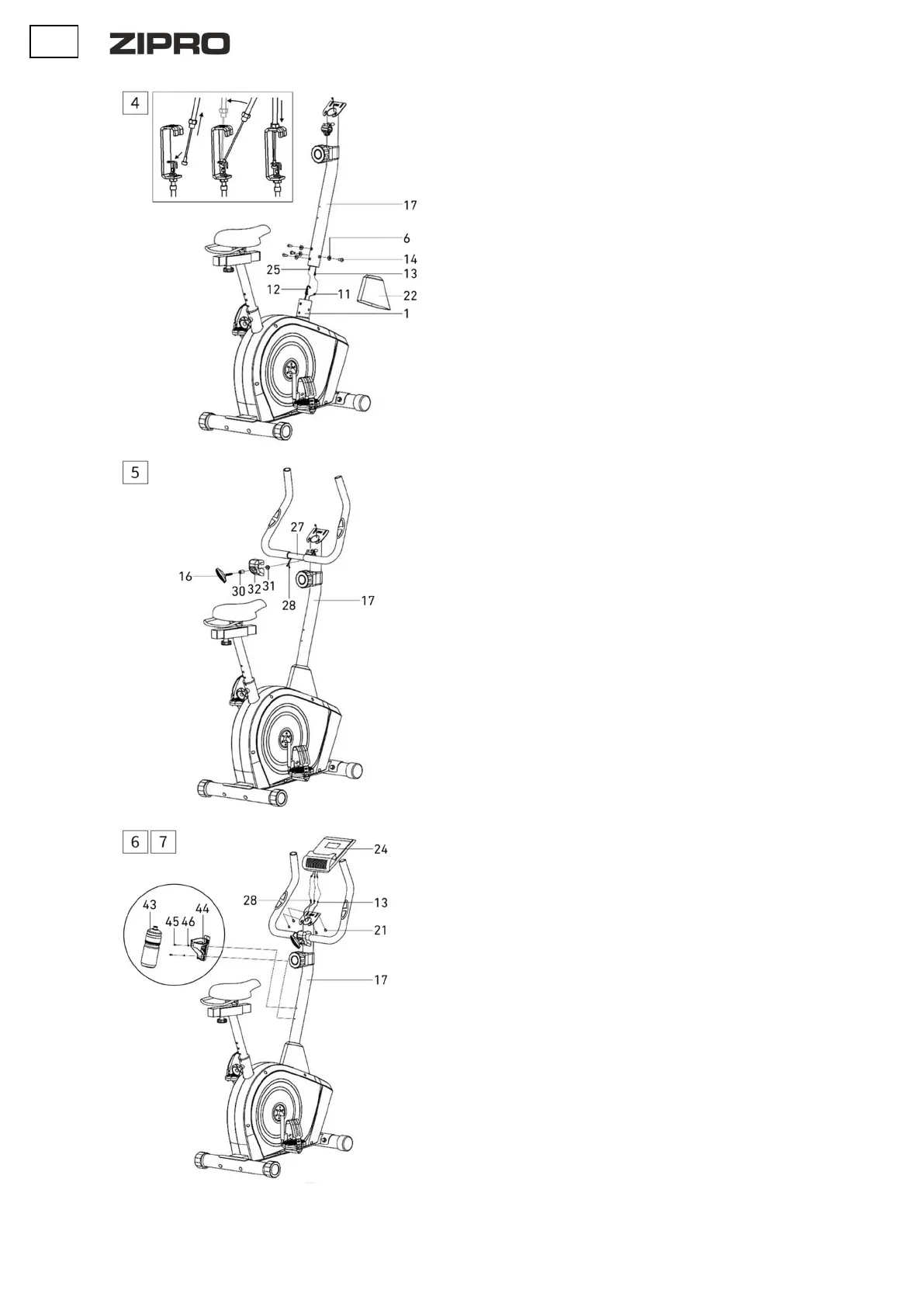

4. Установите рулевую колонку
Установите на рулевую колонку (17) кожух (22).
Соедините компьютерный кабель (11) с соединительным проводом (13),
а кабель регулировки сопротивления (12) со вторым соединительным
проводом (25), как показано на рисунке ниже.
Вставьте гайку верхнего провода регулировки сопротивления (25)
в прорезь кронштейна нижнего провода регулировки сопротивления
(12), натяните верхний провод (25) и проденьте через кронштейн
нижнего провода (12) в вертикальном направлении. Гайка провода
должна быть установлена на кронштейне, как показано на рисунке.
Вставьте в главную раму (1) рулевую колонку (17) и прикрепите ее
с помощью установочных винтов (14) и сферических шайб (6).
5. Установите руль
Из руля (27) через рулевую колонку (17) выньте провода для измерения
пульса (28).
Установите руль (27) на рулевую колонку (17) вместе с кронштейном для
регулировки наклона руля (16), кожухом руля (32), прокладкой (30)
и плоской шайбой (31), как показано на рисунке.
6. Установите компьютер
Соедините провод для измерения пульса (28) и вытянутый из рулевой
колонки провод компьютера с компьютерными кабелями (24). Закрепите
компьютер (24) на кронштейне, расположенном на рулевой колонке (17),
при помощи винтов с крестообразным шлицем (21).
7. Прикрепите держатель бутылки с водой
Прикрепите держатель бутылки с водой (43) на рулевую колонку (17)
при помощи винта (45) и плоской шайбы (46).
Убедитесь, что держатель надежно закреплен, и вставьте бидон.
