NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti.
Vzhledem k velké hmotnosti některých části se doporučuje, aby montáž prováděly dvě osoby.

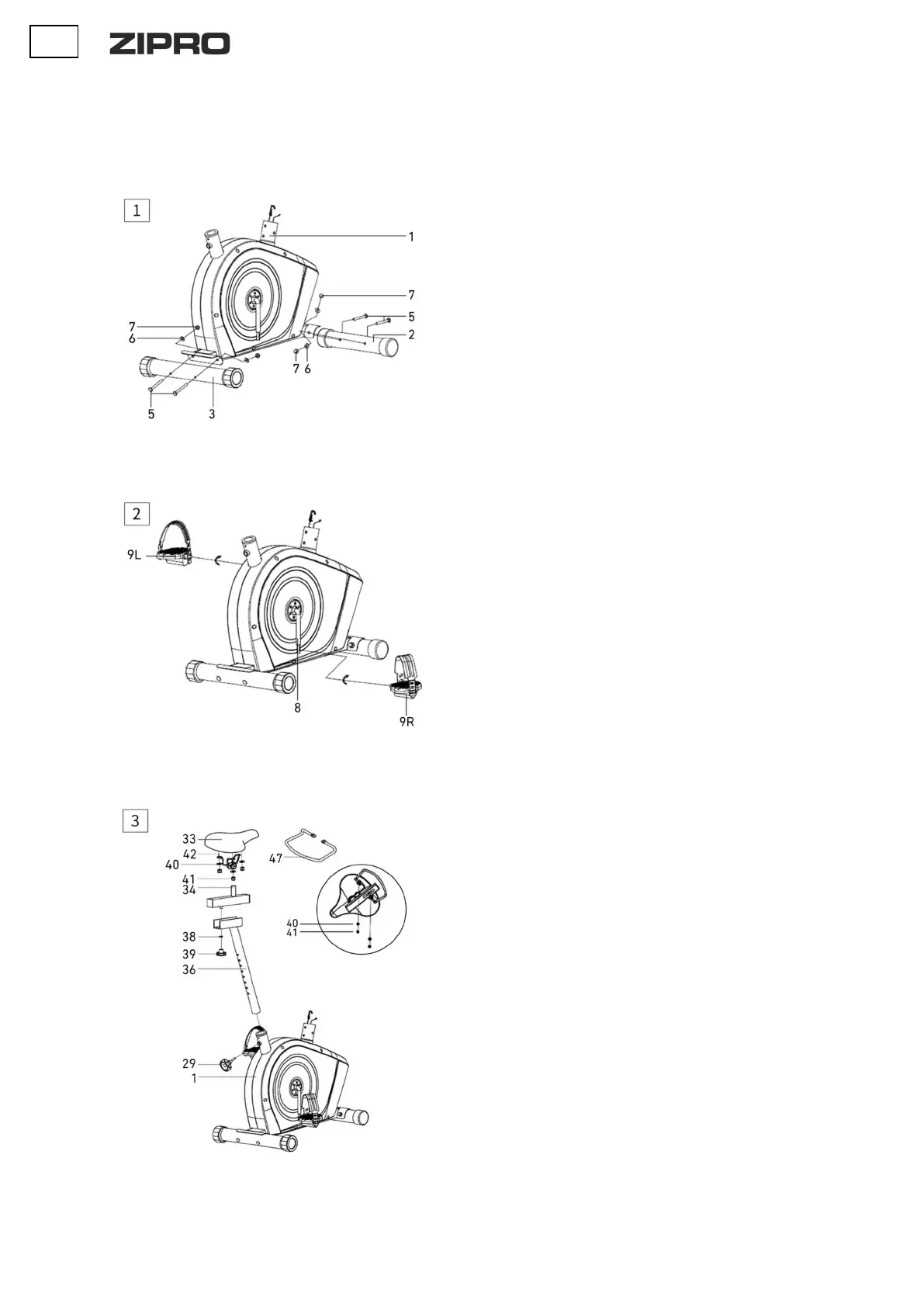

1. Namontujte přední a zadní podstavec
Namontujte zadní (3) a přední (2) podstavec na hlavní rám (1) s použitím
šroubů (5), obloukových podložek (6) a matic (7).
POZOR! Před instalací podstavec odstraňte plastový nebo lepenkový
přepravní zámek, pokud existuje.
2. Nainstalujte levý a pravý pedál
Přišroubujte levý a pravý pedál (9L/R) k hřídeli (8). Šroub pravého (9R)
utáhněte ve směru pohybu hodinových ručiček. Levý (9L) utáhněte proti směru
pohybu hodinových ručiček.
POZOR! Pravý a levý pedál jsou označeny písmeny „R“ pro pravý a „L“ pro
levý.
3. Namontujte sedlo
Namontujte sedadlo (33) a rúčku na uterák (47) k vodidlu sedadla (34), použite
matice (41) a ploché podložky (40).
Namontujte vodidlo (34) so sedadlom (33) k sedlovke (36).
Nastavte sedadlo na požadovanej polohe, zablokujte ho kolieskom
horizontálneho nastavenia (39) a podložkou (38).
Stĺpik (36) a sedadlo (33) zasuňte do zadnej časti hlavného rámu.
Nastavte sedadlo na požadovanej výške a zablokujte ho kolieskom
vertikálneho nastavenia (29).
POZOR! Pri nastavovaní výšky sedadla nepresahujte zaznačenú minimálnu
a maximálnu výšku.
POZOR! Pred použitím zariadenia skontrolujte, či je sedadlo stabilne
namontované na vodidle.
