54
SK
NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

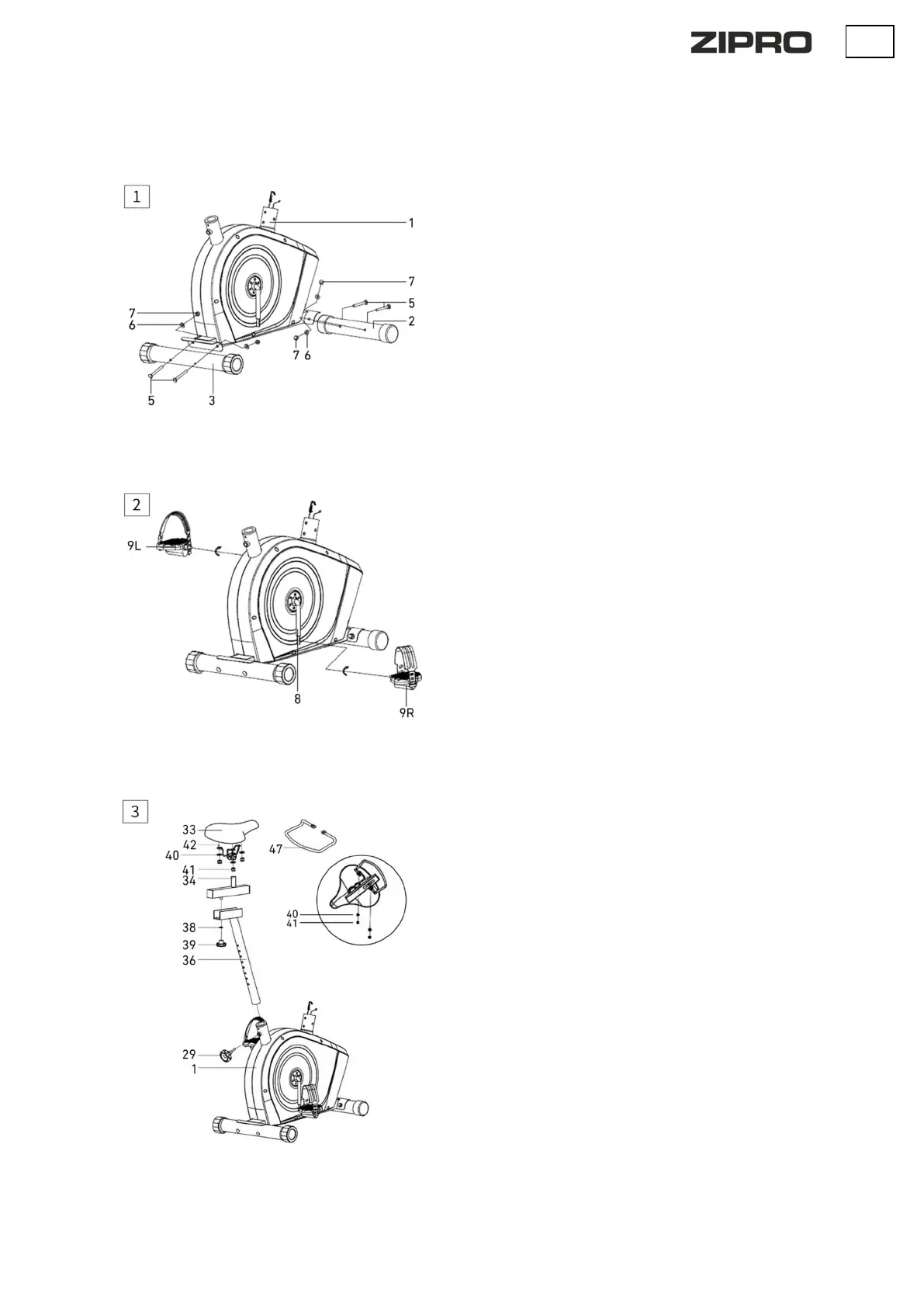

1. Namontujte predný a zadný podstavec
Namontujte zadný (3) a predný (2) podstavec na hlavný rám (1) s použitím
skrutiek (5), oblúkových podložiek (6) a matíc (7).
POZOR! Pred inštaláciou podstavcov odstráňte plastový alebo kartónový
prepravný zámok, ak je prítomný.
2. Nainštalujte ľavý a pravý pedál
Priskrutkujte ľavý a pravý pedál (9L/R) ku hriadeli (8). Skrutku pravého (9R)
utiahnete vo smere pohybu hodinových ručičiek. Ľavý (9L) utiahnete proti
smeru pohybu hodinových ručičiek.
POZOR! Pravý a ľavý pedál sú označené písmenami „R“ pre pravý a „L“ pre
ľavý.
3. Namontujte sedlo
Namontujte sedadlo (33) a rúčku na uterák (47) k vodidlu sedadla (34), použite
matice (41) a ploché podložky (40).
Namontujte vodidlo (34) so sedadlom (33) k sedlovke (36).
Nastavte sedadlo na požadovanej polohe, zablokujte ho kolieskom
horizontálneho nastavenia (39) a podložkou (38).
Stĺpik (36) a sedadlo (33) zasuňte do zadnej časti hlavného rámu. Nastavte
sedadlo na požadovanej výške a zablokujte ho kolieskom vertikálneho
nastavenia (29).
POZOR! Pri nastavovaní výšky sedadla nepresahujte zaznačenú minimálnu
a maximálnu výšku.
POZOR! Pred použitím zariadenia skontrolujte,
či je sedadlo stabilne namontované na vodidle.
