68
BG
20
Болт с кръстообразен шпиц 1
44
Стойка за бидон 1
21
Болт с кръстообразен шпиц m4x10 4
45
Болт 2
22
Защита на колоната на кормилото 1
46
Плоска шайба 2
23
Капачка на кормилото 2
47
Дръжка за хавлия 1
24
Компютър 1
ИНСТРУКЦИЯ ЗА МОНТАЖ
ВНИМАНИЕ! По време на монтаж спазвайте указанията по-долу и използвайте инструментите, приложени към продукта.
Пригответе съответно голямо пространство за монтаж на уреда.
С оглед на голямото тегло на някои елементи се препоръчва монтажът да се изпълни от две лица.

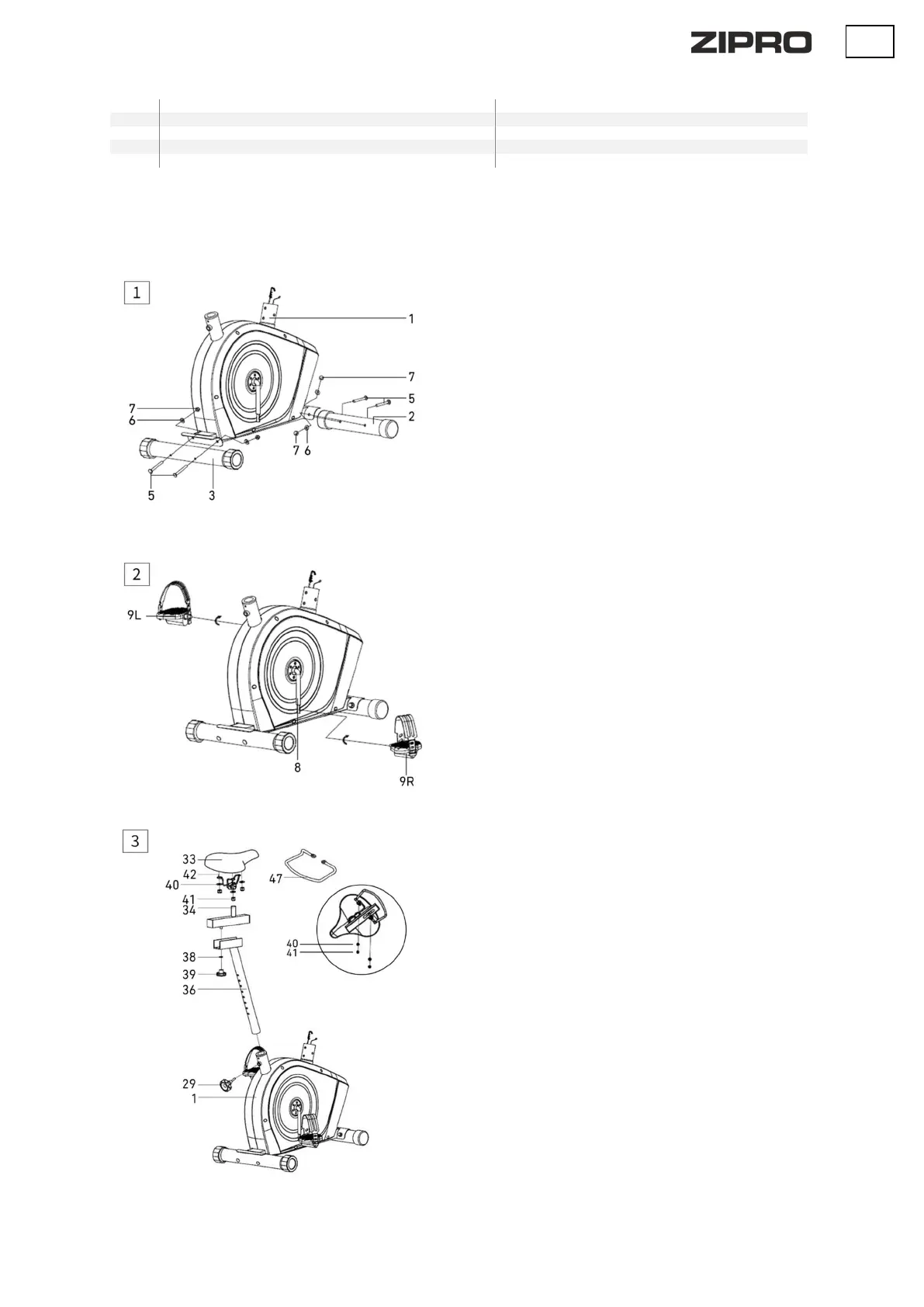

1. Инсталирайте предната и задната основа
Монтирайте предната (2) и задната основа (3) към главната рама (1)
с помощта на болтовете (5), дъгообразните подложки (6) и гайките (7).
ВНИМАНИЕ! Преди монтажа на основите отстранете пластмасовите или
картонени транспортни защити, ако има такива.
2. Инсталирайте десния и левия педал
Монтирайте десния и левия педал (9L/R) към курбелите (8). Гайката на
десния педал (9R) затегнете по посока на часовниковата стрелка,
а гайката на левия педал (9L) - обратно на часовниковата стрелка.
ВНИМАНИЕ! Десният и левият педал са означени съответно “R” - десен
педал и “L” - ляв педал.
3. Инсталирайте седалката
Монтирайте седалката (33) и дръжката за хавлия (47) към водача на
седалката (34) като използвате самозаконтрящи се гайки (41) и плоски
шайби (40).
Монтирайте водача (34) със седалката (33) към колоната на седалката
(36).
Регулирайте седалката на желаната позиция и я блокирайте с въртящия
болт за хоризонтално регулиране (39) и шайбата (38).
Пъхнете в задната част на главната рама колоната (36) заедно със
седалката (33). Регулирайте седалката на желаната височина
и я блокирайте с болта за вертикално регулиране (29).
ВНИМАНИЕ! При регулиране на височината на седалката не бива да
надвишавате означената върху колоната на седалката минимална
и максимална височина.
ВНИМАНИЕ! Преди използване на уреда трябва да се уверите,
че седалката е стабилно закрепена върху водача.
