INSTRUZIONI DI MONTAGGIO
ATTENZIONE! Durante l’installazione, seguire i passi seguenti e usate gli strumenti forniti con il prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono raccomandate per il montaggio.

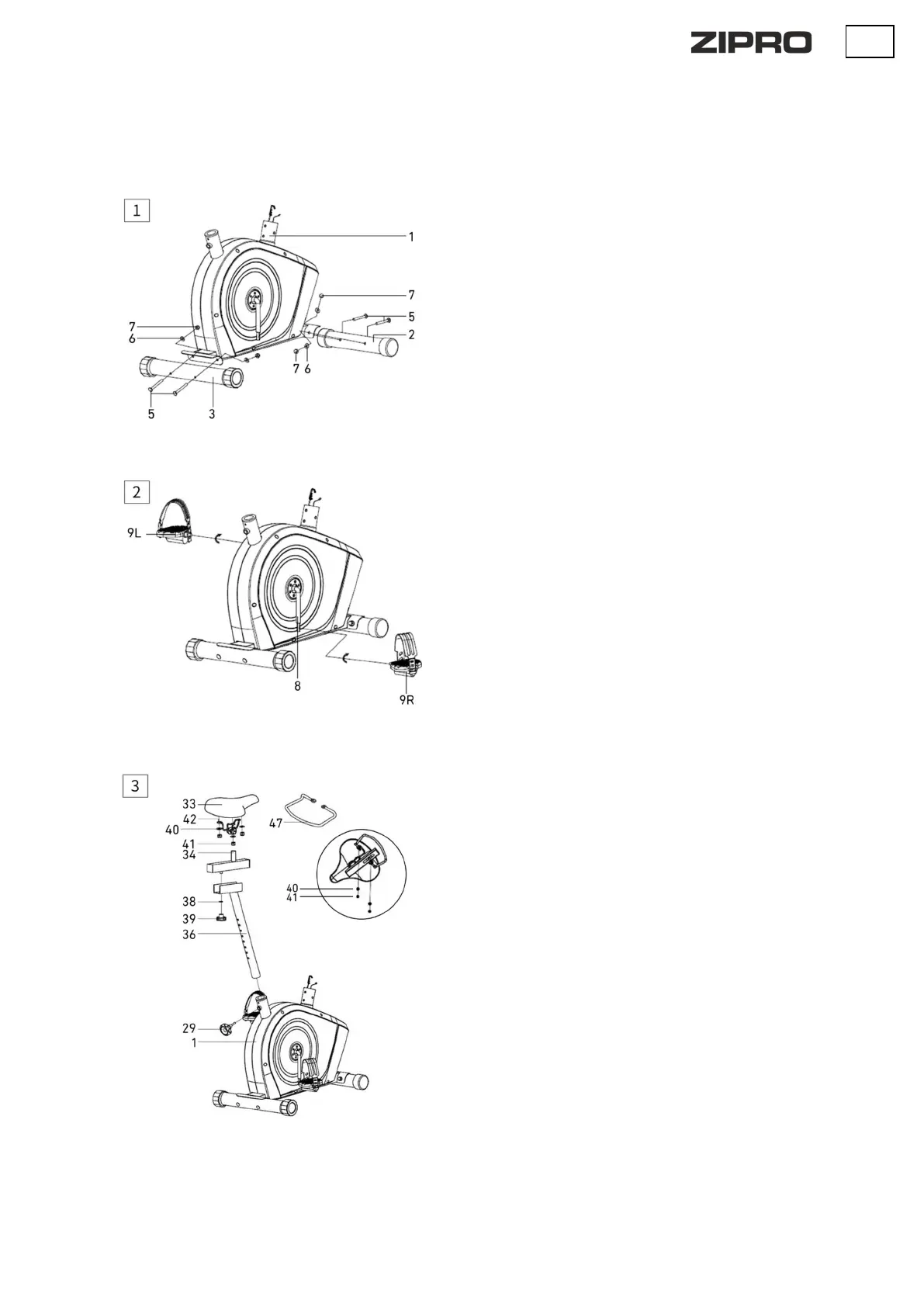

1. Montaggio dello stabilizzatore anteriore e posteriore
Assemblare lo stabilizzatore anteriore (2) e lo stabilizzatore posteriore (3)
al telaio principale (1) utilizzando viti (5), rondelle curve (6) e dadi (7).
ATTENZIONE! Prima di installare gli stabilizzatori, rimuovere le protezioni
di trasporto in plastica o cartone, se presenti.
2. Montaggio del pedale destro e sinistro
Avvitare il pedale destro e sinistro (9L/R) alla pedivella (8). La vite del pedale
destro (9R) avvitare ruotando la chiave in senso orario, la vite del pedale
sinistro (9L) ruotando la chiave in senso antiorario.
ATTENZIONE! I pedali destro e sinistro sono contrassegnati “R” per il destro e
“L” per il sinistro.
3. Installare la sella
Montare la sella (33) ed il portasciugamano (47) sula guida del sedile (34) con i
dati autobloccanti (41) e le rondelle piatte (40).
Montare la guida (34) con la sella (33) sul support del sedile (36).
Mettere il sedile nella posizione desiderata bloccandolo con la manopola di
regolazione orizzontale (39) e la rondella (38).
Inserire il reggisella (36) insieme alla sella (33) nella parte posterior del telaio
principale. Posizionare il sedile all’altezza desiderata e bloccarlo con la
manopola di regolazione verticale (29).
ATTENZIONE! Quando si regola l’altezza della sella, non superare l’altezza
minima e massima segnata sul supporto.
ATTENZIONE! Prima di utilizzare il dispositivo, assicurarsi che la sella sia
montata saldamente sulla guida.
