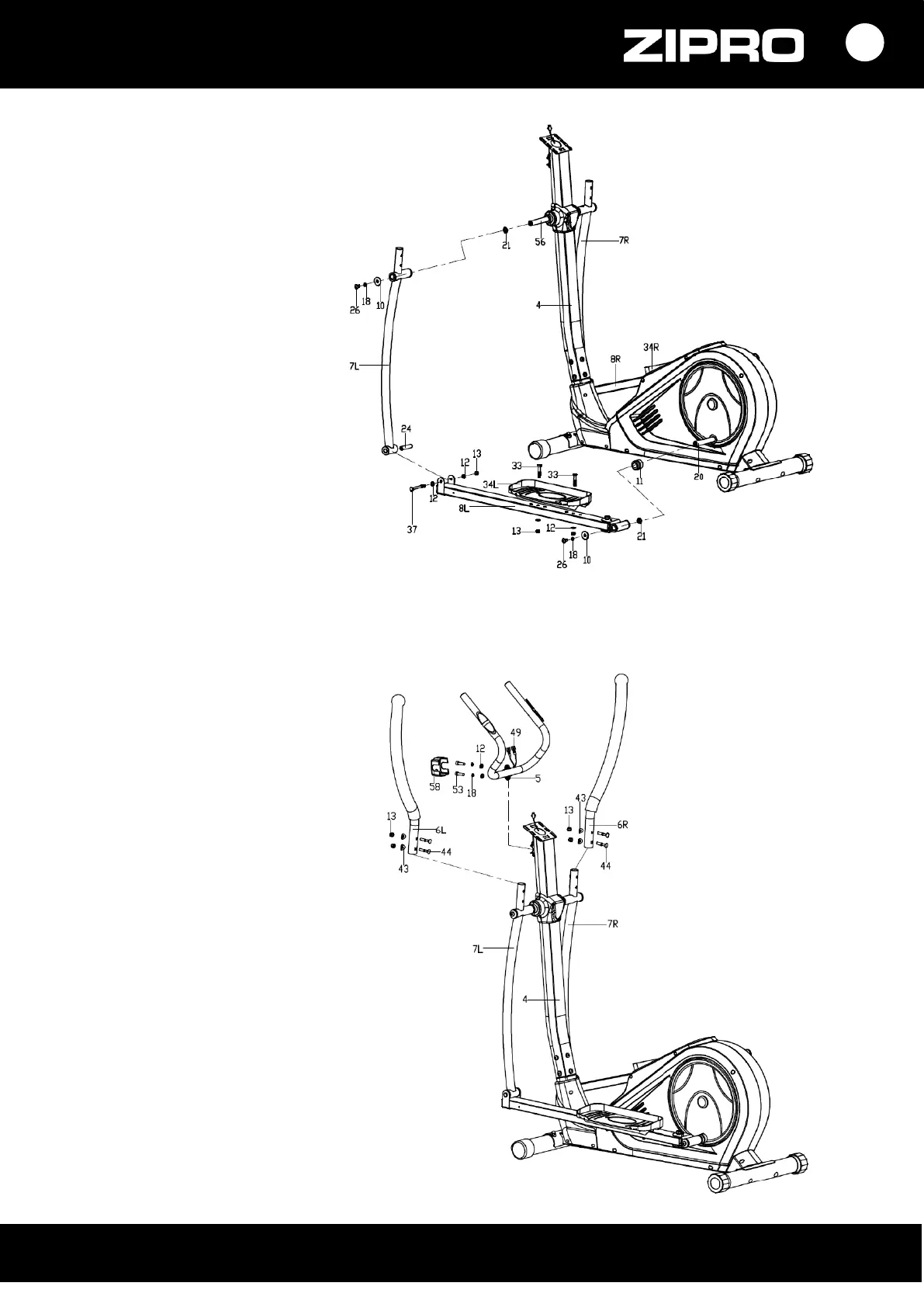

3 ŽINGSNIS.
a. Ilgąją ašį (56) įkiškite
horizontalioje padėtyje
atitinkamoje vairo iškišos (4)
vietoje. Ant ilgosios ašies (56)
varžtais (26), plokščiomis
poveržlėmis (10) bei
banguotomis poveržlėmis (21)
pritvirtinkite kairįjį ir dešinįjį
rankenos petį (7L/R).
Dar neprisukite visų elementų iki
galo.
b. Ant skriejiko (20) uždėkite
galines pedalų pagrindo (8L/R)
dalis ir prisukite jas varžtais (26),
elastingomis poveržlėmis (18) ir
plokščiomis poveržlėmis (10).
Dar neprisukite visų elementų iki
galo.
c. Varžtais (37), plokščiomis
poveržlėmis (12) ir veržlėmis (13)
prisukite kairįjį ir dešinįjį
rankenos petį (7L/R) prie kairiojo ir
dešiniojo pedalo pagrindo (8L/R).
Gerai prisukite visus elementus.
d. Varžtais su šešiakampėmis
galvutėmis (33), plokščiomis
poveržlėmis (12) ir veržlėmis (13)
pritvirtinkite kairįjį ir dešinįjį pedalą
(34L/R) prie kairiojo ir dešiniojo
pedalo pagrindo (8L/R).
DĖMESIO! Dešinysis ir kairysis
pedalai (27L/R) pažymėti raidėmis:
„R“ raidė rodo dešinįjį pedalą, o „L“
raidė kairįjį.
4 ŽINGSNIS.
a. Varžtais (44), banguotomis
poveržlėmis (43) ir veržlėmis (13)
pritvirtinkite kairiąją ir dešiniąją
rankeną (6L/R) prie kairiojo ir
dešiniojo rankenos peties (7L/R).
b. Iš vairo (5) per vairo iškyšą (4)
ištraukite pulso matavimo laidus
(49). Kaip parodyta iliustracijoje,
varžtais (53), elastingomis
poveržlėmis (18) ir plokščiomis
poveržlėmis (12) prie vairo iškyšos (4)
pritvirtinkite vairą (5). Uždėkite vairo
apsaugą (58).
