130

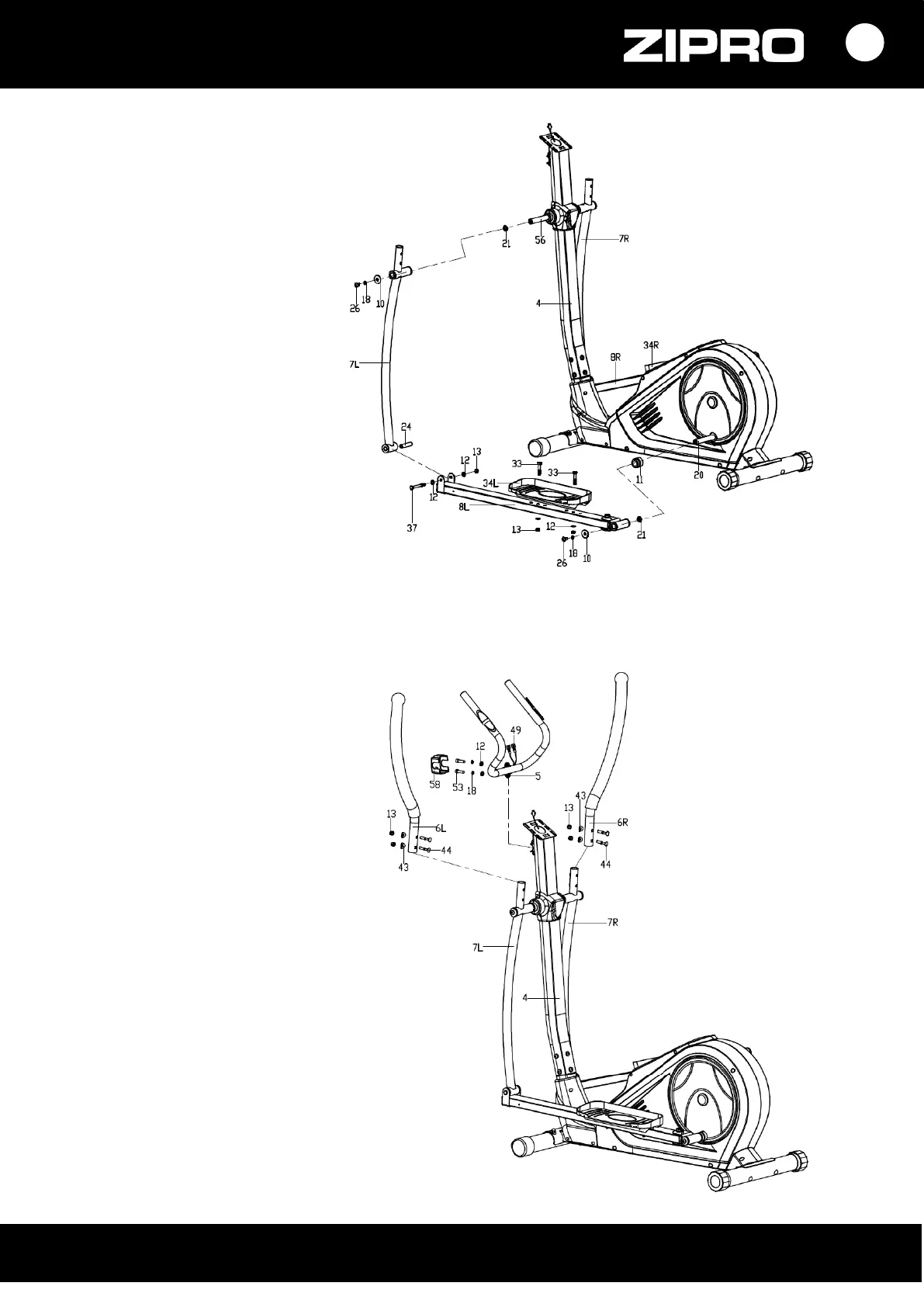

KROK 3.
a. Zasuňte vodorovně dlouhou
osu (56) do příslušného místa
ve sloupku představce (4).
Nasuňte levé a pravé rameno
rukojeti (7L/R) na dlouhou osu
(56) pomocí šroubů (26),
plochých podložek (10) a vlnitých
podložek (21).
Na této etapě nedotahujte
na doraz montované prvky.
b. Nasuňte zadní prvky základen
pedálů (8L/R) na kliku (20)
a připevněte pomocí šroubů (26),
pružných podložek (18)
a plochých podložek (10).
Na této etapě nedotahujte
na doraz montované prvky.
c. Sešroubujte levou a pravou
vidlici (7 L/R) s levou a pravou
základnou pedálu (8 L/R)
s pomocí šroubu (37), plochých
podložek (12) a matic (13).
Utáhněte všechny prvky.
d. Připevněte levý a pravý pedál
(34 L/R) k levé a pravé základně
pedálu (8 L/R) s pomocí
šestihranných šroubů (33),
plochých podložek (12) a matic
(13).
UPOZORNĚNÍ! Pravý a levý pedál
(27 L/R) mají následující označení:
“R” - pravý, a “L” - levý.
KROK 4.
a. Levou a pravou rukojeť (6L/P)
přišroubujte k levé a pravé vidlici
(7L/P) s pomocí šroubů (44),
prohnutých podložek (43) a matic
(13).
b. Z řidítek (5) skrz představec (4)
vytáhněte kabely měření tepové
frekvence (49).
Zasuňte řidítka (5) do představce
(4) utáhněte šrouby (53),
s pružnými podložky (18)
a plochými podložky (12) dle
obrázku.
Připevněte kryt řidítek (58).
