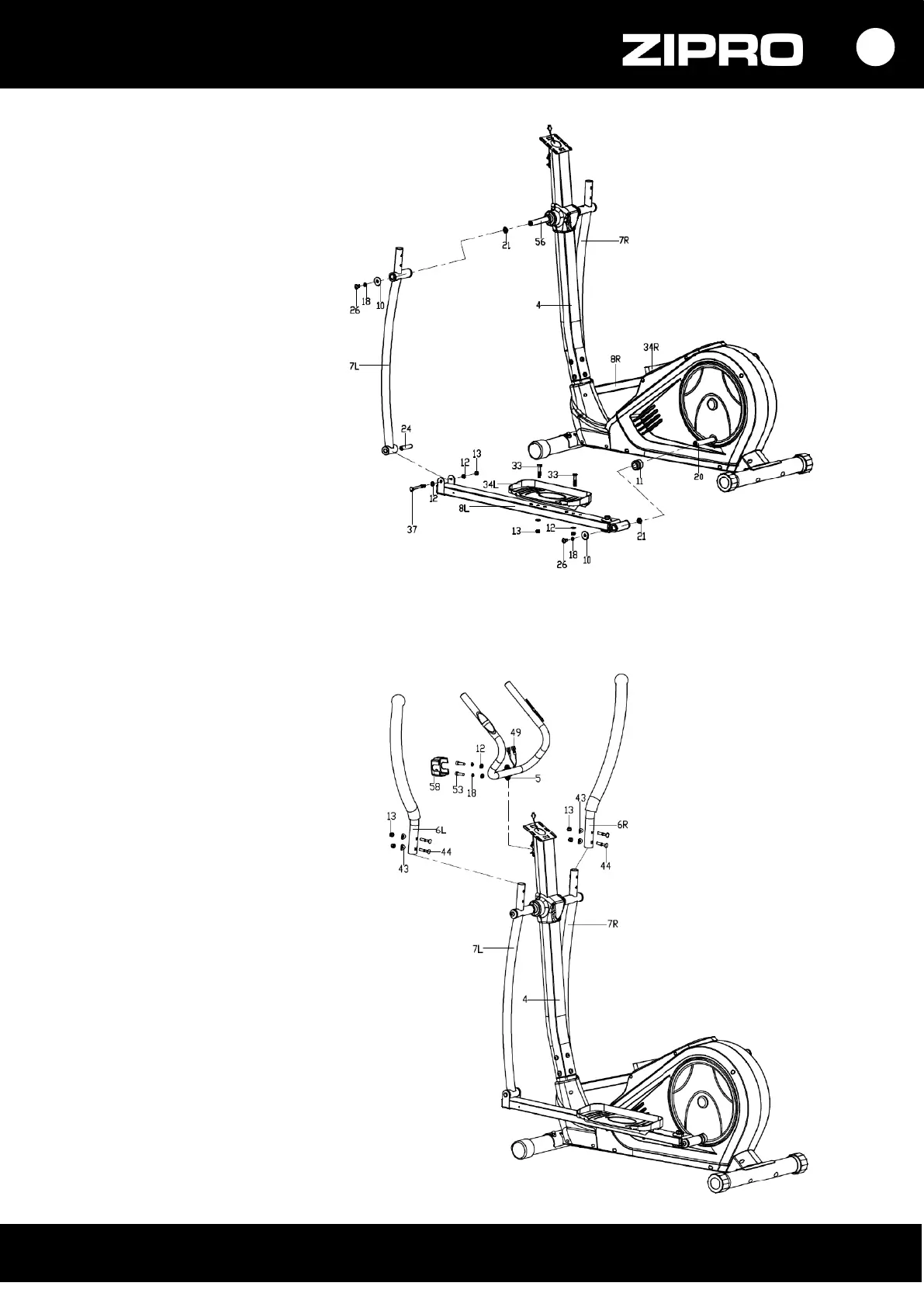

3. KROK
a. Horizontálne vsuňte dlhú
os (56) do príslušného miesta
v stĺpiku riadidla (4).
Založte ľavé a pravé rameno
rukoväte (7L/R) na dlhú os (56),
použite skrutky (26), ploché
podložky (10) a vlnité podložky
(21).
V tejto fáze nedoťahujte
namontované prvky úplne
do konca.
b. Založte zadné časti podstavcov
pedálov (8L/R) na kľuku (20)
a upevnite ich, použite skrutky
(26), pružinové podložky (18)
a ploché podložky (10).
V tejto fáze nedoťahujte
namontované prvky úplne
do konca.
c. Zoskrutkujte ľavé a pravé
rameno rukoväte (7L/R) s ľavým
a pravým podstavcom pedálov
(8L/R), použite skrutky (37), ploché
podložky (12) a matice (13).
Dotiahnite všetky prvky.
d. Namontujte ľavý a pravý pedál
(34L/P) k ľavému a pravému
podstavcu pedálov (8L/R), použite
šesťhranné skrutky (33), ploché
podložky (12) a matice (13).
POZOR! Pravý a ľavý pedál (27L/R)
sú označené nasledovne: pravý „R”
a ľavý „L”.
4. KROK
a. Namontujte ľavú a pravú rukoväť
(6L/P) k ľavému a pravému ramenu
rukoväte (7L/R), použite skrutky (44),
oblúkové podložky (43) a matice (13).
b. Z riadidla (5) cez stĺpik riadidla (4)
vytiahnite káble merania tepu (49).
Namontujte riadidlo (5) k stĺpiku
riadidla (4), použite skrutky (53),
pružinové podložky (18) a ploché
podložky (12) tak, ako je to
predstavené na obrázku.
Založte kryt riadidla (58).
