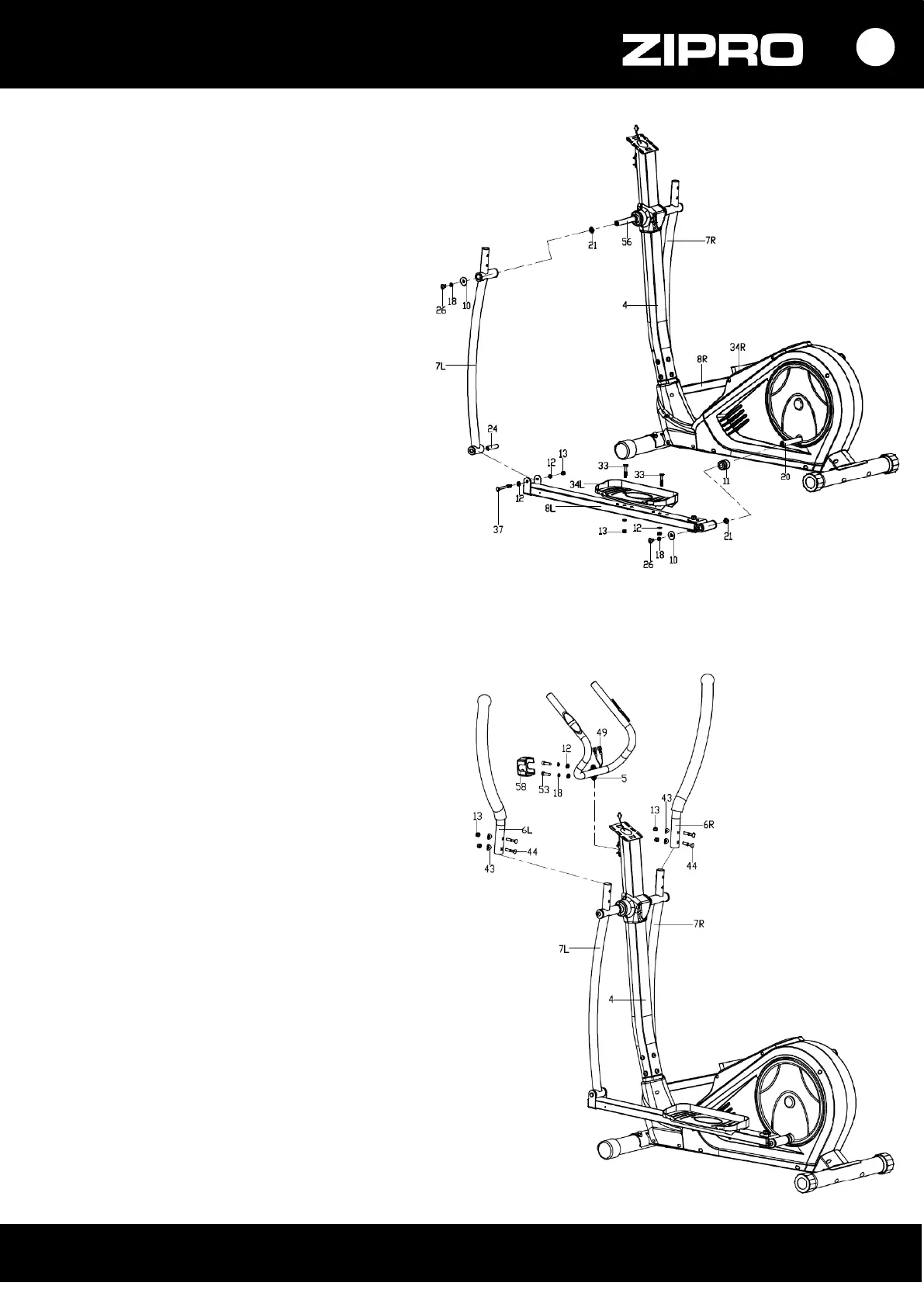

ÉTAPE 3.
a. Faites glisser horizontalement le
grand essieu (56) en position approprié
de la potence de guidon (4).
Mettez les jambes gauche et droit (7L/R)
sur le grand essieu (56) à l’aide de vis
(26), de rondelles plates (10) et de
rondelles ondulées (21).
À ce stade, ne serrez pas les
composants installés au maximum.
b. Placez les parties arrière des supports
de pédale (8L/R) sur le pédalier (20) et
fixez-les à l’aide de vis (26), de rondelles
élastiques (18) et de rondelles plates
(10).
À ce stade, ne serrez pas les
composants installés au maximum.
c. Vissez les jambes gauche et droit
(7L/R) aux supports de pédale gauche et
droit (8L/R) en utilisant les vis (37), les
rondelles plates (12) et les écrous (13).
Serrez tous les composants.
d. Fixez les pédales gauche et droite
(34L/R) aux supports de pédale gauche
et droit (8L/R) à l’aide de vis
hexagonales(33), de rondelles plates
(12) et d'écrous (13).
REMARQUE ! Les pédales gauche et
droite (27L/R) portent le symbole « R »
pour celle de droite et « L » pour celle de
gauche.
ÉTAPE 4.
a. Fixez les bras gauche et droit (6L/R)
aux jambes gauche et droite (7L/R) à
l’aide des vis (44), des rondelles
ondulées (43) et des écrous hexagonaux
(13).
b. Retirez les câbles de mesure du pouls
(49) du guidon (5) à travers la potence
de guidon (4).
Fixez le guidon (5) à la potence du
guidon (4) à l’aide de vis (53), de
rondelles élastiques (18) et de rondelles
plates (12), comme indiqué à la figure.
Mettez la cache du guidon (58).
REMARQUE ! Les supports des pédales
gauche et de droite portent le symbole
« R » pour celui de droite et « L » pour
celui de gauche.
