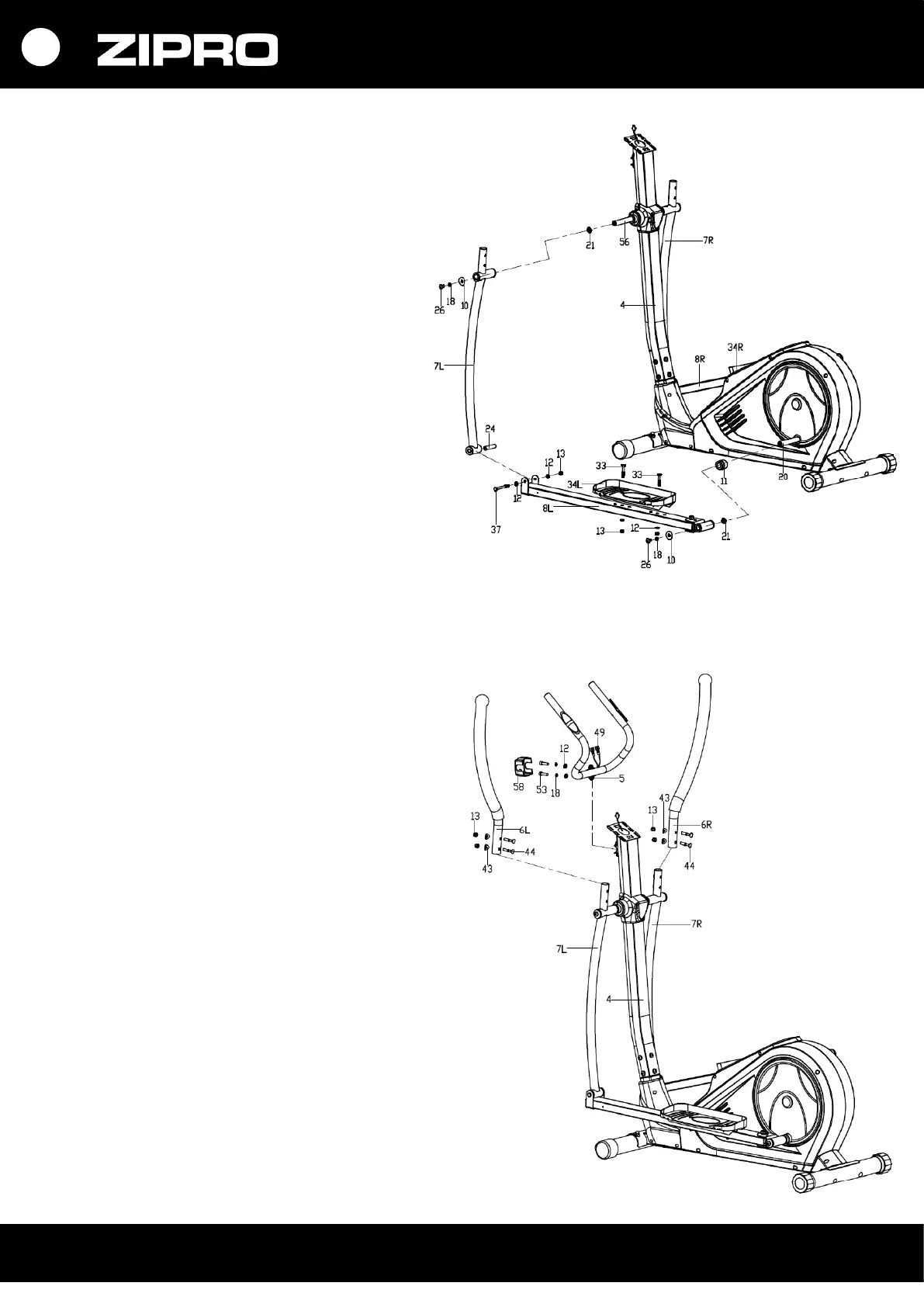

PASO 3.
a. Insertar eje largo (56)
horizontalmente en su lugar
correspondiente del telescopio de
manillar (4). Colocar brazo izquierdo y
derecho de agarre (7 L/R) sobre eje
largo (56) usando tornillos (26),
arandelas planas (10) y arandelas
onduladas (21). En esta etapa, no
enroscar y no apretar los elementos a
tope.
b. Colocar elementos posteriores de
soportes de pedales (8L/R) sobre biela
(20) y fijarlos con tornillos (26),
arandelas de resorte (18) y arandelas
planas (10). En esta etapa, no enroscar y
no apretar los elementos a tope.
c. Unir brazo izquierdo y derecho de
agarre (7L/R) con soporte izquierdo y
derecho del pedal (8L/R) usando
tornillos (37), arandelas planas (12) y
tuercas (13).
Apretar y enroscar a fondo todos los
elementos.
d.. Montar el pedal derecho e izquierdo
(34 L/R) en el soporte izquierdo y
derecho de pedales (8 L/R), usando
tornillos hexagonales (33), arandelas
planas (12) y tuerca (13).
¡ATENCIÓN! El pedal derecho e
izquierdo (27L/R) están marcados con
letra "R" - derecho y "L" - izquierdo.
PASO 4.
a. Enroscar el agarre izquierdo y
derecho (6 L/R) al brazo izquierdo y
derecho (7 L/R), usando tornillos (44),
arandelas de arco (43) y tuercas (13).
b. Sacar del manillar (5), a través del
telescopio de manillar (4), los cables de
medición e ritmo cardiaco (49).
Montar el manillar (5) sobre telescopio del
manillar (4), con tornillos (53), arandelas de
resorte
