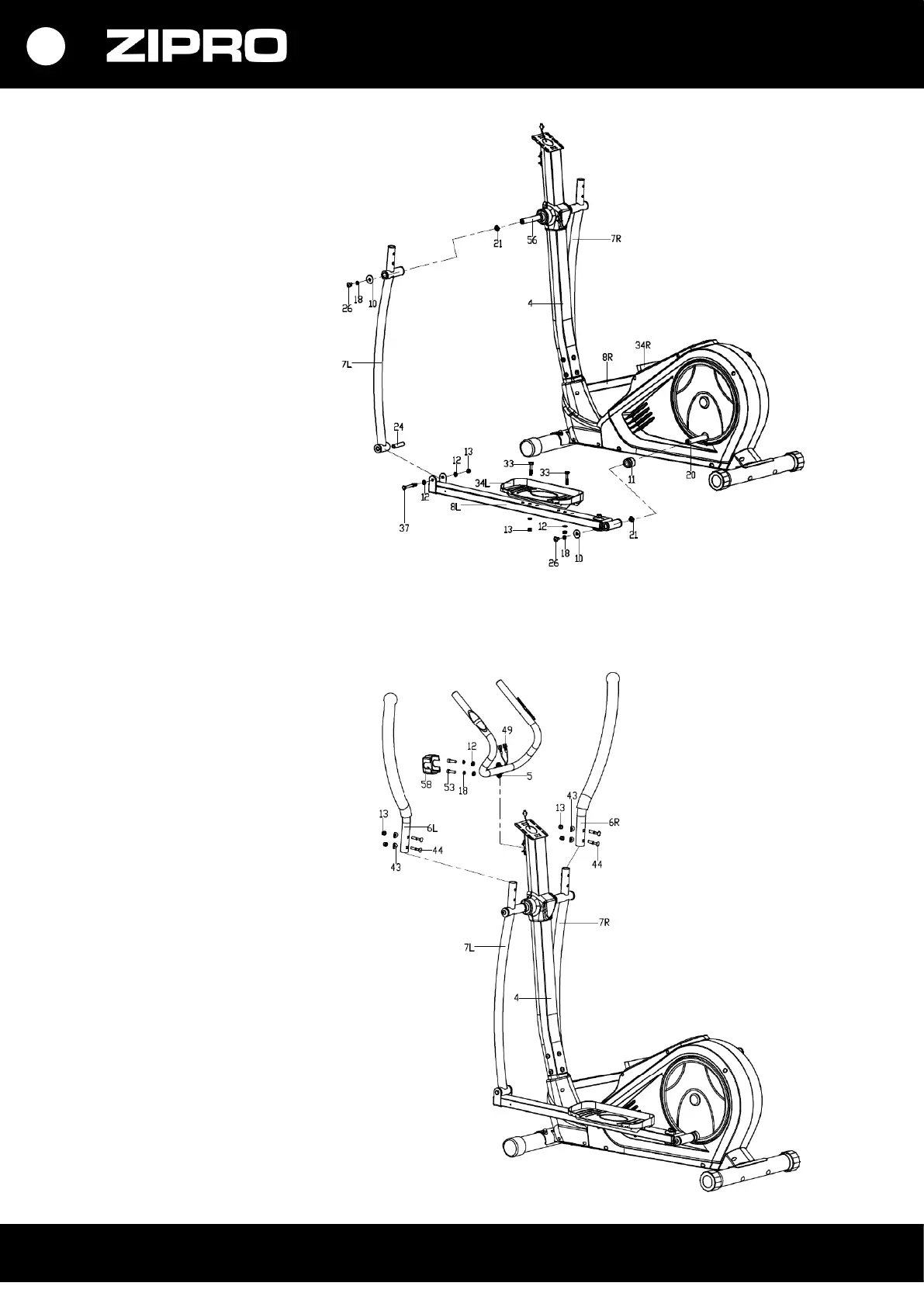

b. Setzen Sie die hinteren Teile
der Pedalbasen (8L/R) auf die
Kurbel (20) auf und befestigen
Sie sie mit den Schrauben (26),
Federunterlagen (18) und
flachen Unterlegscheiben (10).
Ziehen Sie in diesem Schritt
die installierten Elemente noch
nicht fest.
c. Schrauben Sie die linke und
rechte Handgriffstütze (7L/R)
mit der linken und rechten
Pedalbasis (8L/R) zusammen,
indem Sie die Schrauben (37),
flachen Unterlegscheiben (12) i
Muttern (13) verwenden.
Ziehen Sie alle Elemente fest.
d. Befestigen Sie das linke und
rechte Pedal (34L/R) an der
linken und rechten Pedalbasis
(8L/R), indem Sie die
Sechskantschrauben (33),
flachen Unterlegscheiben (12)
und Muttern (13) verwenden.
ACHTUNG! Das linke und rechte
Pedal (27L/R) sind mit „R“ für das
rechte und „L“ für das linke Pedal
gekennzeichnet.
SCHRITT 4.
a. Befestigen Sie den linken und
rechten Handgriff (6L/R) mithilfe
der Schrauben (44), gewölbten
Unterlegscheiben (43)
und Muttern (13) an den linken
und rechten Handgriffstützen
(7L/R).
b. Ziehen Sie die
Pulssensorleitungen (49) über die
Lenkerkolumne (4) aus dem
Lenker (5).
Befestigen Sie den Lenker (5)
mithilfe
der Schrauben(53),
Federunterlagen (18) und flachen
Unterlegscheiben (12) wie auf der
Abbildung angegeben an
der Lenkerkolumne (4).
Befestigen Sie die
Lenkerabdeckung (58).
