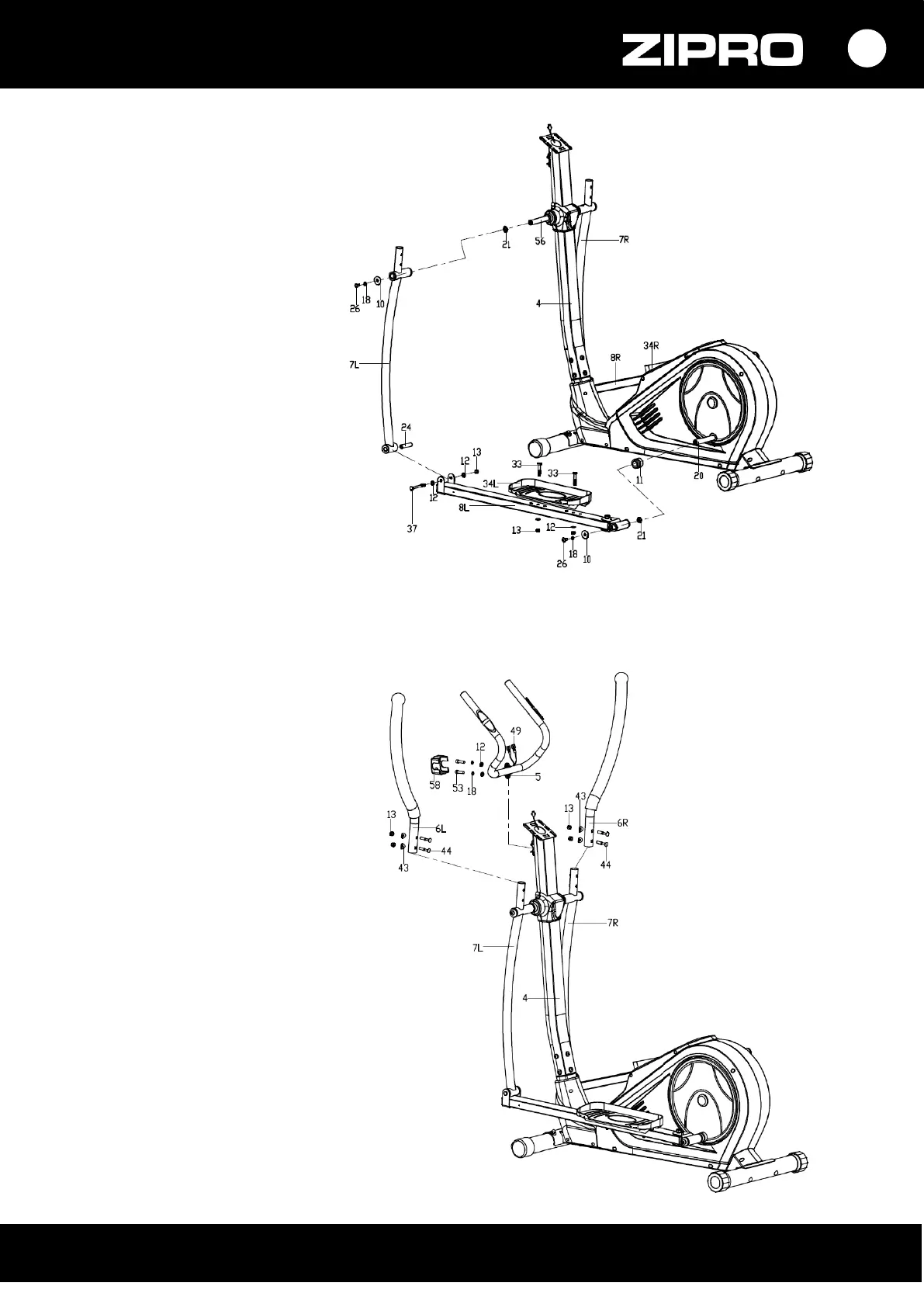

ШАГ 3.
a. Вставьте горизонтально
длинную ось (56) в
соответствующее место
рулевой колонки (4).
Закрепите левый и правый
рычаги рукоятки (7L/R) на
длинной оси (56) при помощи
винтов (26), плоских шайб (10) и
рифленых (21).
На этом этапе не затягивайте
устанавливаемые компоненты
до упора.
b. Закрепите задние части
педальных опор (8L/R) на
шатунах (20) при помощи
винтов (26), пружинных (18) и
плоских шайб (10).
На этом этапе не затягивайте
устанавливаемые компоненты
до упора.
c. Привинтите левый и правый
рычаги рукояток (7L/R) к левой и
правой педальным опорам (8L/R) с
помощью болтов (37), плоских
шайб (12) и гаек (13).
Все элементы затяните.
г. Прикрепите правую и левую
педали (34L/R) к опорам (8L/R) при
помощи шестигранных винтов
(33), плоских шайб (12) и гаек (13).
ВНИМАНИЕ! Правая и левая
педали (27L/R) обозначены как "R"
для правой и "L" для левой.
ШАГ 4.
a. Левую и правую рукоятки (6L/R)
привинтите к левому и правому
рычагам (7L/R) соответственно
с помощью винтов (44),
сферических шайб (43) и гаек (13).
b. Из руля (5) через рулевую
колонку (4) выньте провода для
измерения пульса (49).
Установите руль (5) на рулевую
колонку (4) с помощью винтов (53),
пружинных (18) и плоских шайб
(12), как показано на рисунке.
Установите кожух руля (58).
