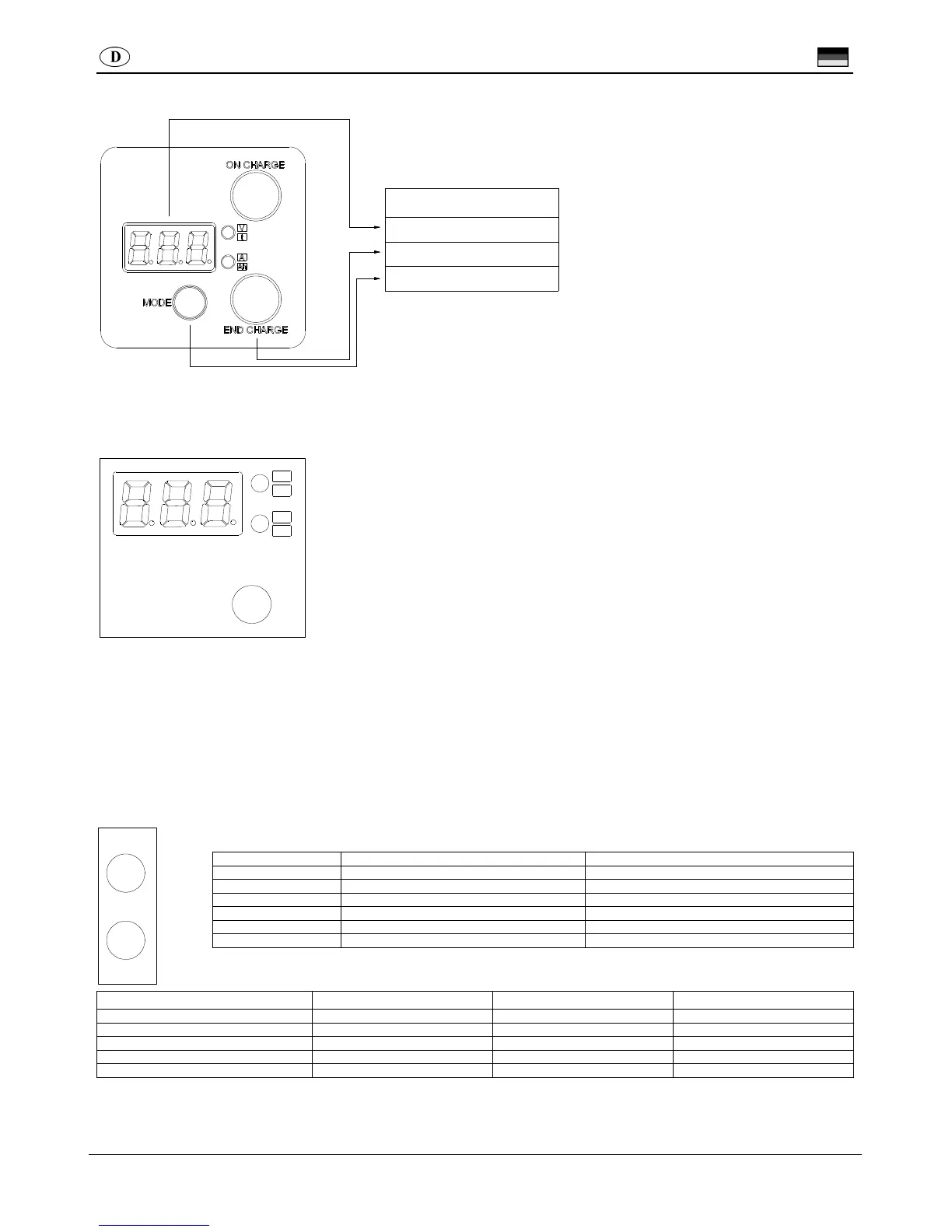

Anzeige
Beschreibung
Digitale Anzeige
Ladeanzeige
Einstelltaste
Digitale Anzeige
Um den Spannungsabfall auf den Leitungen auszugleichen, bitte den Punkt “Kompensation des Spannungsabfalls auf den
Batteriekabeln” beachteten.
Folgende Werte werden von der digitalen Anzeige angezeigt:
• BATTERIESPANNUNG (wenn die obere zweifarbige LED rot ist).
• LADESTROM (wenn die untere zweifarbige LED rot ist).
• ZEIT in h bis zum Ende des Ladevorgangs (wenn die obere zweifarbige LED grün ist).
• Ah geladen (wenn die untere zweifarbige LED grün ist).
• ANGESCHLOSSENE GERÄTE (Bei SLAVE-Geräten wird nur die SLAVE-Nummer
(ID) angezeigt – Strom, Spannung, Zeit und Ah werden nur am MASTER angezeigt).
Durch einmaliges Drücken der MODE-Taste wird die abwechselnde Anzeige gestoppt, es wird
der letzte Wert angezeigt. Durch abermaliges Drücken wird die abwechselnde Anzeige wieder
fortgesetzt.
Kompensation des Spannungsabfalls auf den Batteriekabeln.
Währen der Ladung kann mit einem langen Druck auf die MODE-Taste der Spannungsabfall auf den Batteriekabeln ausgeglichen
werden. Dies ist auszuführen, während das Ladegerät den maximalen Strom liefert.
1. Messen der Spannung am Ladegeräteausgang (in der Nähe des Gehäuses; in Phase 1).
2. Messen der Spannung an den Batterieklemmen (in Phase 1)
3. Berechnen des Spannungsabfalls.
4. Drücken Sie kurz die MODE-Taste (EINSTELLEN), bis die entsprechende Spannung erscheint: Die Spannung kann zwischen
0,0 V und 1,5 V, in 0,1-V-Schritten, eingestellt werden.
5. Um die Einstellung zu bestätigen, drücken Sie die MODE-Taste lang (ENTER).
Ladungsanzeige
Der Ladezustand und die aktuelle Ladephase werden durch die zwei großen LEDs angezeigt:
Phase 1 An Aus
Phase 2 Blinken Aus
Phase 3 An (Firmware CB: Aus) Blinken
Phase 4 Blinken (Firmware CB: Aus) Blinken (Firmware CB: An)
Phase 5-6 Aus Blinken (Firmware CB: An)
Ladungsende Aus An
Wird eine externe Anzeige mit dreifarbigen LEDs (F1, F2 und F3) verwendet, werden die Ladephasen wie folgt angezeigt:
PHASE ROT GRÜN GELB
Phase 1 An Aus Aus
Phase 2 Blinken Aus Aus
Phase 3 Aus Aus An
Phasen 4-5-6 & Ladungsende Aus An Aus
S/S order Alarm Aus Aus (Firmware CB: Blinken) Aus
Hinweis: Abhängig von der Ladekurve können einige Ladephasen entfallen.
Hinweis: Die obige Beschreibung bezieht sich nur auf die Standard-Firmware (CB). Für alle anderen Firmware-Versionen siehe Datenblatt
Ladekurve, oder wenden Sie sich an Ihren Händler.
