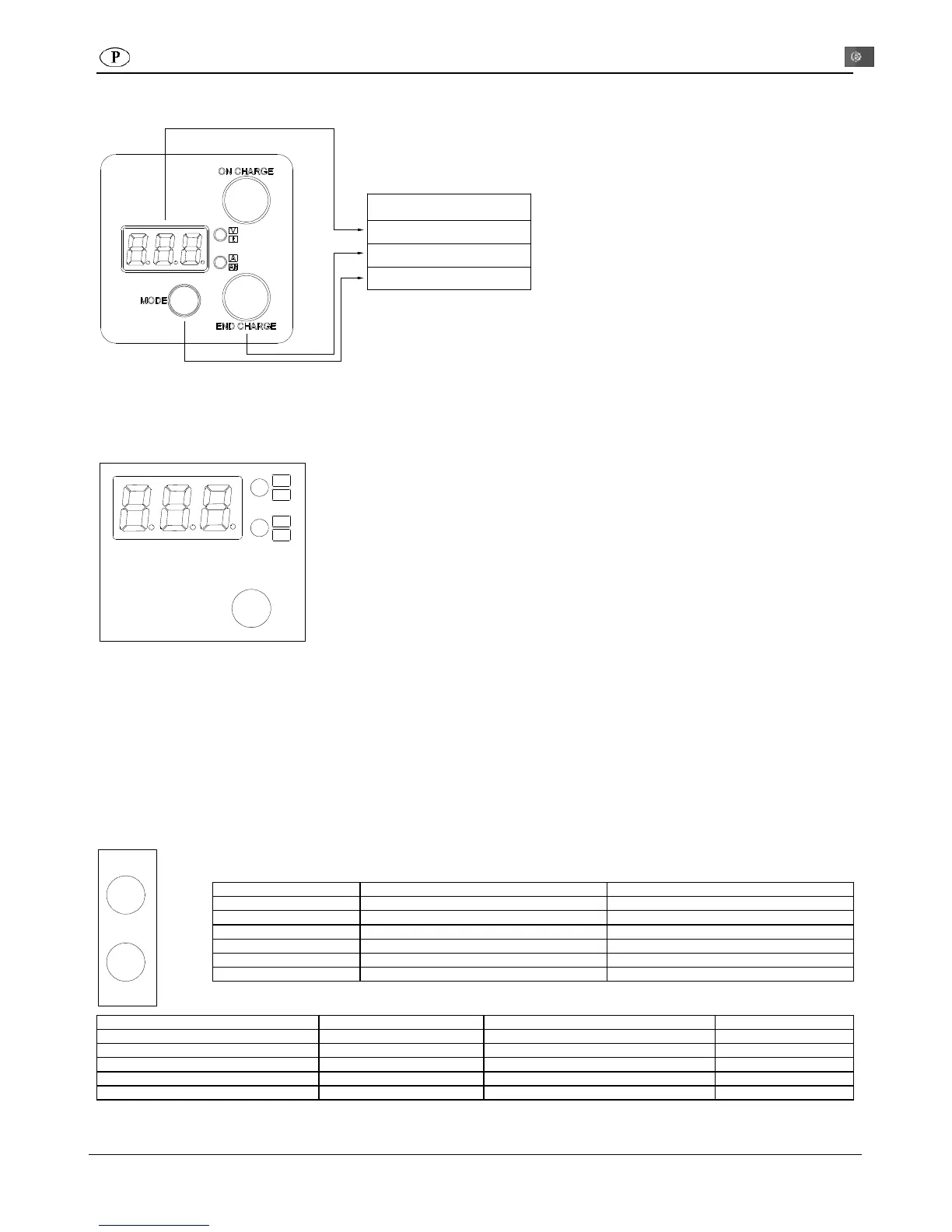

Descrição
Indicador Digital
Indicador Visual
Sel. Mode Indicador Digital
Indicador Digital
Se desejar regular o valor de compensação efetuada pelo carregador de baterias para equilibrar a queda de tensão nos cabos, siga o
processo “Programação da compensação de queda de tensão nos cabos de saída” apresentada mais à frente.
No indicador digital se visualizam, em sequência, os parâmetros:
• TENSÃO na bateria (LED bicolor vermelho em cima).
• CORRENTE fornecida pelo CB (LED bicolor vermelho em baixo).
• TEMPO em horas restantes até o final da carga (LED bicolor verde em cima).
• Ah fornecidos (LED bicolor verde em baixo).
• DISPOSITIVOS conectados (nenhum LED bicolor ligado – só para um carregador de
baterias do tipo MASTER).
Carregando uma vez no botão MODE, a sequência de parâmetros se bloqueia: o display
mantém a última visualização. Carregando outra vez no botão MODE, continua a sequência de
parâmetros.
Programação da compensação de queda de tensão nos cabos de saída.
Durante o carga, carregando no botão MODE, é possível entrar no menu de programação de compensação de queda de tensão nos
cabos. Se sugere seguir as operações listadas abaixo enquanto o carregador fornecer a corrente máxima.
6. Medir a tensão aos cabos das barras de saída do carregador de baterias (em proximidade da tampa).
7. Medir a tensão nos polos da bateria.
8. Calcular a diferença entre os dois valores lidos nos pontos 1 e 2 para obter a queda da tensão a compensar.
9. Carregar brevemente no botão MODE (ROLL) até chegar ao valor de tensão mais próximo áquelo desejado: é possível fazer o
ROLL dos parâmetros entre 0,0V e 1,5V em passos de 0,1V.
10. Carregar por mais tempo no botão MODE (ENTER) para confirmar e aceitar a mudança.
Indicador visual
Para indicar o estado da carga e em que fase se encontra o CB (carregador de baterias), se utiliza o seguinte código do
indicador visual:
Fase 1 Ligado Desligado
Fase 2 Ligado + piscadas Desligado
Fase 3 Ligado (firmware CB: Desligado) Ligado + piscadas
Fase 4 Ligado + piscadas (firmware CB: Desligado) Ligado + piscadas (firmware CB: Ligado)
Fase 5 / Fase 6 Desligado Ligado + piscadas (firmware CB: Ligado)
Final da carga Desligado Ligado
No caso utilizar a visualização remota mediante LED bicolor (AUX F – Pin 1 e 2), se encontra o seguinte código:
Fase 1 Ligado Desligado Desligado
Fase 2 Ligado + piscadas Desligado Desligado
Fase 3 Desligado Desligado Ligado
Fases 4 - 5 – 6 e Final de carga Desligado Ligado Desligado
S/S ou alarme Desligado Desligado (firmware CB: Ligado + piscadas)
