BG 9 Battery Charger Español
D01972-02
29
Visualizaciones

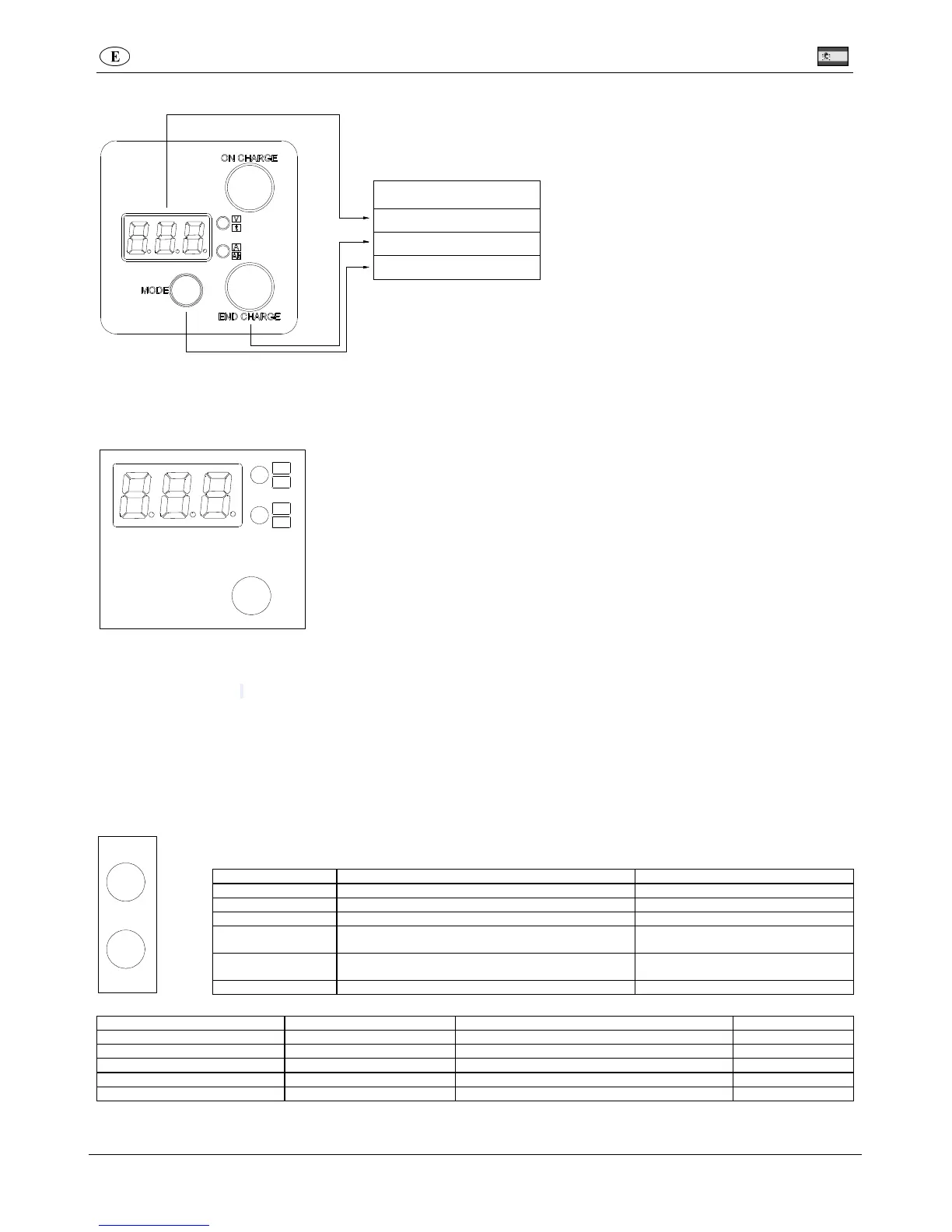

Descripciòn
Instrumento Digitale
Semaforo
Sel. Mode Instrumento Digitale
Instrumento Digital
Si se desea regular el valor de compensación efectuada por el cargador de baterias para balancear la caida de tensión en los cables,
siga el procedimiento “Programación de la compensación de caida de tensión en los cables de salida” presentada más adelante.
En el instrumento digital se visualizan, en secuencia, los parámetros:
• TENSION en la batería (led bicolor superior en rojo).
• CORRIENTE entregada por el CB (led bicolor inferior en rojo).
• TIEMPO en horas restantes hasta el fin de la carga (led bicolor superior en verde).
• Ah entregados (led bicolor inferior en verde).
• DISPOSITIVOS conectados (ningún led bicolor encendido – sólo para un cargador de
baterías del tipo MASTER).
Apretando una vez el pulsador MODE, la secuencia de parámetros si detiene: el display
mantiene la última visualización. Apretando otra vez el pulsador MODE, continúa la secuencia
de parámetros.
Programación de la compensación de caida de tensión en los cables de salida.
Durante la carga, una pulsación larga en el botón MODE, usted puede entrar en el menú de programación de la caída de la
compensación en cables. Se recomienda realizar las operaciones que se enumeran a continuación cuando el cargador entrega la
máxima corriente.
1. Mida la tensión en los tornillos de la barra de salida del cargabaterias (cerca de la tapa).
2. Mida la tensión en los polos de la batería.
3. Calcule la diferencia entre los dos valores leidos en los puntos 1 y 2 para obtener la caida de la tensión a compensar.
4. Apretar brevemente el pulsador MODE (ROLL) hasta llegar al valor de tensión más cercano al que deseamos: es posible hacer el
ROLL de los parámetros entre 0,0V y 1,5V en pasosi de 0,1V.
5. Apretar largamente el pulsador MODE (ENTER) para confirmar y aceptar el cambio.
Semaforo
Para indicar el estado de la carga, y en que fase se encuentra el CB (cargabaterías), se utiliza el seguiente codigo del
semaforo:
Fase 1 Encendido Apagado
Fase 2 Encendido + cortes breves Apagado
Fase 3 Encendido (firmware CB: Apagado) Encendido + cortes breves
Fase 4 Encendido + cortes breves (firmware CB: Apagado)
Encendido + cortes breves
(firmware CB: Encendido)
Fase 5 / Fase 6 Apagado
Encendido + cortes breves
(firmware CB: Encendido)
Fin de la carga Apagado Encendido
En el caso de que se utilize la visualización remota mediante LED bicolor (AUX F – Pin 1 e 2), se utiliza el siguiente codigo:
Fase 1 Encendido Apagado Apagado
Fase 2 Encendido + cortes breves Apagado Apagado
Fase 3 Apagado Apagado Encendido
Fasi 4 - 5 – 6 y Fin carga Apagado Encendido Apagado
S/S o alarma Apagado Apagado (firmware CB: Encendido + cortes breves) Apagado
IMPORTANTE: el equipo puede indicar fallo de alguna fase después de elegida la curva.
IMPORTANTE: La descripción arriba sólo está relacionada al cargador suministrado con el firmware estándar (CB). Si el dispositivo está equipado
con firmware diferente, consulte la hoja con la curva de carga o póngase en contacto con su distribuidor.
MODE
Ah
A
t
V
END CHARGE
ON CHARGE
