BG 9 Battery Charger Italiano
D01972-02
5

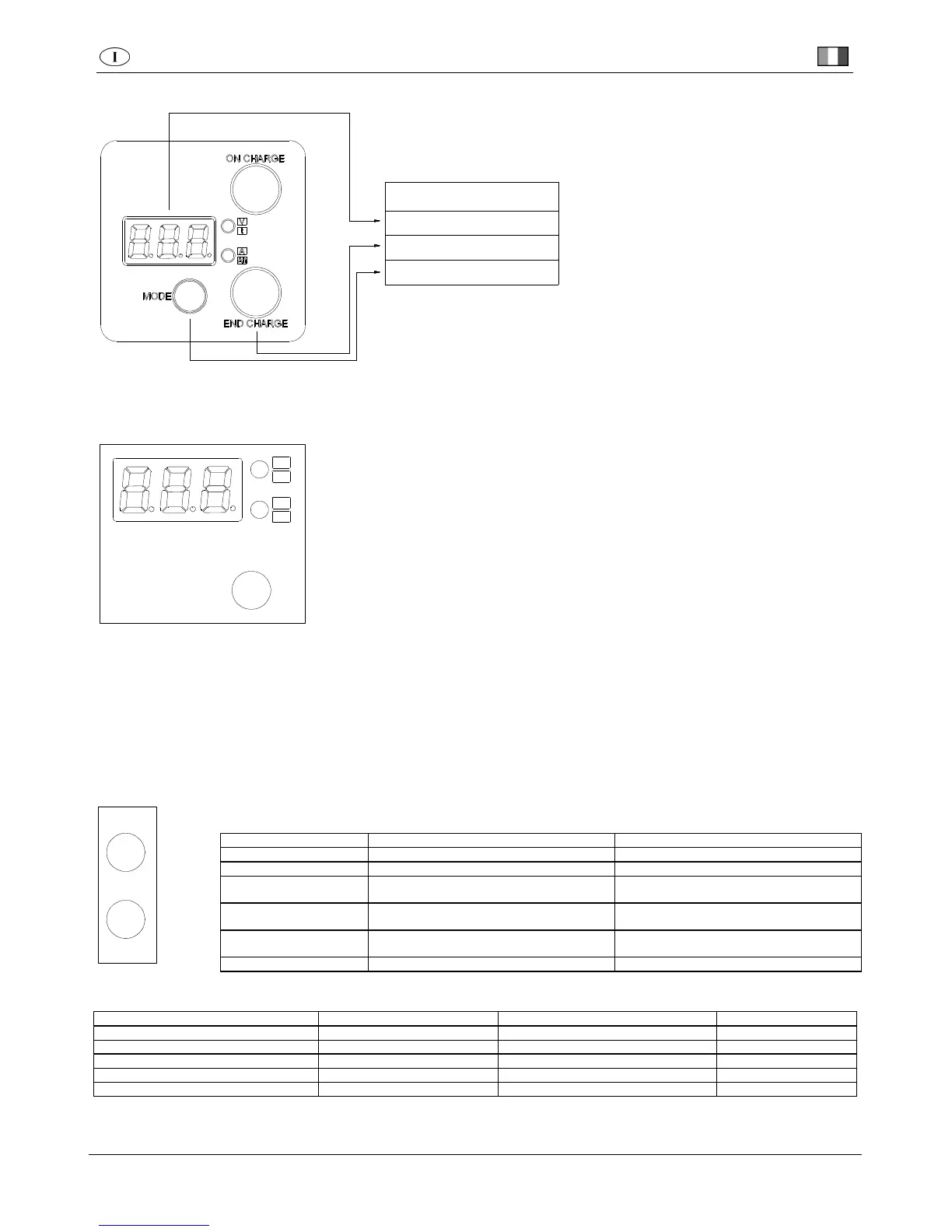

Visualizzazioni
Descrizione
Strumento Digitale
Semaforo
Sel. Mode Strumento Digitale
Strumento Digitale
Se si desidera regolare il valore della compensazione effettuata dal caricabatteria per bilanciare la caduta di tensione sui cavi, attenersi
alla procedura “Programmazione compensazione caduta di tensione sui cavi di uscita” riportata più avanti.
Sullo strumento digitale vengono visualizzati, in sequenza, tali parametri:
• TENSIONE sulla batteria (led bicolore rosso in alto).
• CORRENTE erogata dal CB (led bicolore rosso in basso).
• TEMPO in ore mancante alla fine della carica (led bicolore verde in alto).
• Ah erogati (led bicolore verde in basso).
• DISPOSITIVI connessi (nessun led bicolore acceso – solo per un caricabatteria di tipo
MASTER).
Premendo una volta il pulsante MODE, la sequenza dei parametri si blocca: il display mantiene
l’ultima visualizzazione. Premendo ancora una volta il pulsante MODE, riprende la sequenza
dei parametri.
Programmazione compensazione caduta di tensione sui cavi di uscita.
Durante la carica, premendo a lungo il pulsante MODE, è possibile entrare nel menù di programmazione della compensazione di caduta
sui cavi. Si consiglia di eseguire le operazioni sotto elencate quando il caricabatteria eroga la massima corrente.
1. Misurare la tensione ai capi delle barre di uscita del caricabatteria (in prossimità della copertura).
2. Misurare la tensione sui poli di batteria.
3. Fare la differenza tra i due valori letti ai punti 1 e 2 per ottenere la caduta di tensione da compensare.
4. Premere brevemente il pulsante MODE (ROLL) finché non si raggiunge il valore di tensione più prossimo a quello desiderato: è
possibile fare il ROLL dei parametri tra 0,0V e 1,5V a passi di 0,1V.
5. Premere a lungo il pulsante MODE (ENTER) per confermare.
Semaforo
Per indicare lo stato della carica, e in quale fase il CB si viene a trovare, viene utilizzata la seguente codifica del semaforo:
FASE
LED ROSSO
LED VERDE
Fase 1 Acceso Spento
Fase 2 Acceso con brevi spegnimenti Spento
Fase 3
Acceso
(firmware CB: spento)
Acceso con brevi spegnimenti
Fase 4
Acceso con brevi spegnimenti
(firmware CB: spento)
Acceso con brevi spegnimenti
(firmware CB: Acceso)
Fase 5 / Fase 6 Spento
Acceso con brevi spegnimenti
(firmware CB: Acceso)
Fine carica Spento Acceso
Nel caso si utilizzi la visualizzazione remota mediante LED bicolore (AUX F – Pin 1 e 2), viene utilizzata la seguente codifica:
FASE
ROSSO
VERDE
GIALLO
Fase 1 Acceso Spento Spento
Fase 2 Acceso con brevi spegnimenti Spento Spento
Fase 3 Spento Spento Acceso
Fasi 4 - 5 – 6 e Fine carica Spento Acceso Spento
S/S o allarme Spento Spento (firmware CB: acceso) Spento
N.B.: a seconda della curva scelta alcune fasi potrebbero non essere presenti.
N.B.: la descrizione qui sopra è relativa solo al caricabatterie provvisto di firmware standard (CB). Nel caso il dispositivo sia provvisto di firmware
differente, riferirsi al foglio curva di carica o contattare il rivenditore.
MODE
Ah
A
t
V
END CHARGE
ON CHARGE
