Manutenzione
Pulizia
Nel caso di utilizzo in ambienti particolarmente polverosi si consiglia di pulire periodicamente
l’apparecchio con aria compressa in quanto i ventilatori necessari al funzionamento aspirano una
notevole quantità di sporcizia.
Taratura della corrente
Nel caso di notevoli differenze tra il valore indicato dal display e quello letto con un amperometro esterno,
è possibile regolare la corrente di scarica tramite 2 trimmer situati sulla scheda base.
Per eseguire correttamente la procedura di riallineamento elenchiamo di seguito, passo passo, le
operazioni da eseguire:
1. Accendere l’apparecchiatura per almeno 15 minuti (senza attivare la scarica).
2. Collegare una batteria che possa sopportare la massima corrente scaricabile dallo scaricatore.
3. Predisporre un preciso amperometro per misurare la corrente esternamente.
4. Attivare la scarica con la minima corrente scaricabile dallo scaricatore.
5. Agire sul trimmer “OFFSET” (TM1) per avere il valore indicato dall’amperometro esterno uguale o il
più vicino possibile a quello indicato sul display dello scaricatore.
6. Attivare la scarica con la massima corrente scaricabile dallo scaricatore.

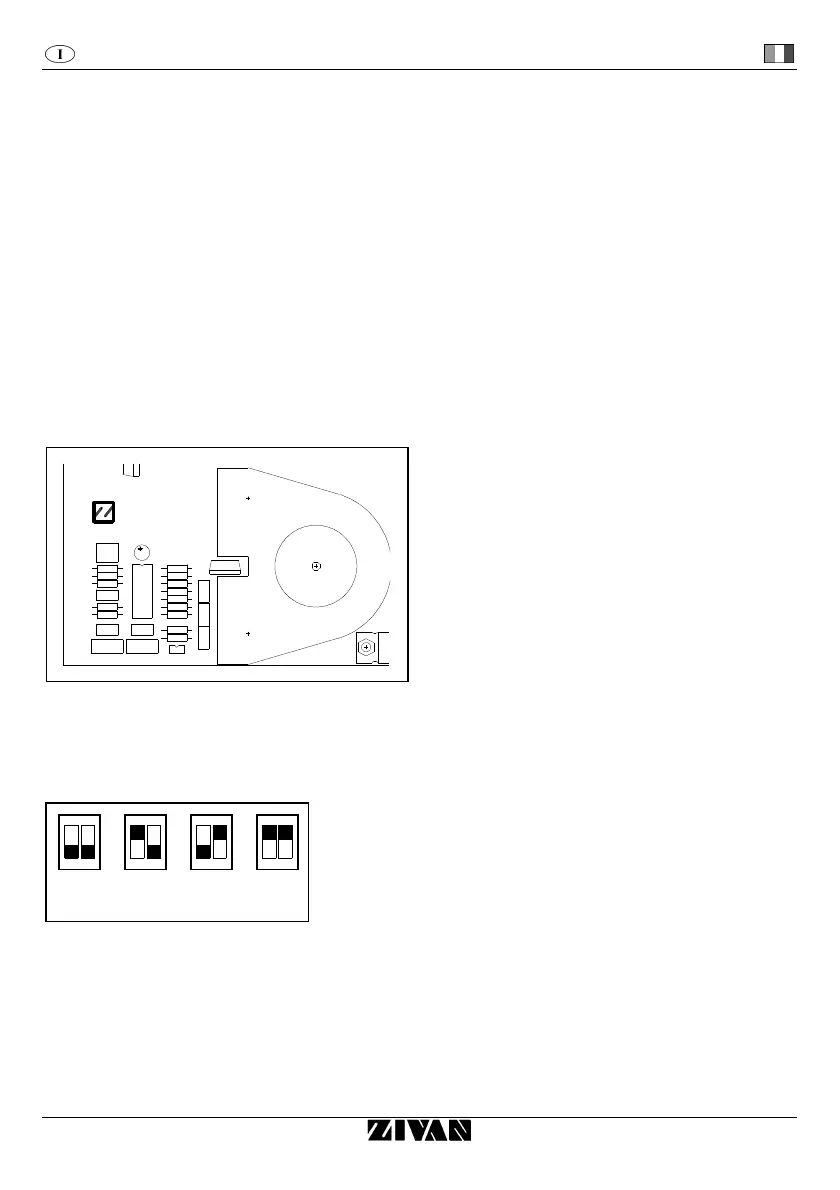

7. Agire sul trimmer “IMAX” (TM2) per avere il
valore indicato dall’amperometro esterno uguale
o il più vicino possibile a quello indicato sul
display dello scaricatore.
8. Verificare a livelli di corrente intermedi la
corrispondenza dei valori indicati dagli
strumenti.
9. Ripetere le operazioni dal punto 4 più volte sino
ad ottenere un perfetto allineamento finale.
Nel caso del modello a doppia unità:
1. Allineare l’unità principale separatamente.
2. Collegare l’unità secondaria e ripetere le
operazioni di allineamento agendo unicamente
sui trimmer dell’unità secondaria.
Compensazione della tensione
Nel caso di una variazione di lunghezza dei cavi di potenza è possibile correggere la lettura di tensione
tramite 2 piccoli interruttori situati sulla scheda di controllo.
Con questi interruttori si possono selezionare 4 tipi di compensazione:
1. nessuna compensazione
2. compensazione “piccola” (impostazione di fabbrica)
3. compensazione “media”
4. compensazione “grande”
Tale compensazione va verificata sperimentalmente in quanto dipende molto da come si effettua la
connessione alla batteria (morsetti, coccodrilli, capicorda, ecc.).
