Zotac MAGNUS ONE

44

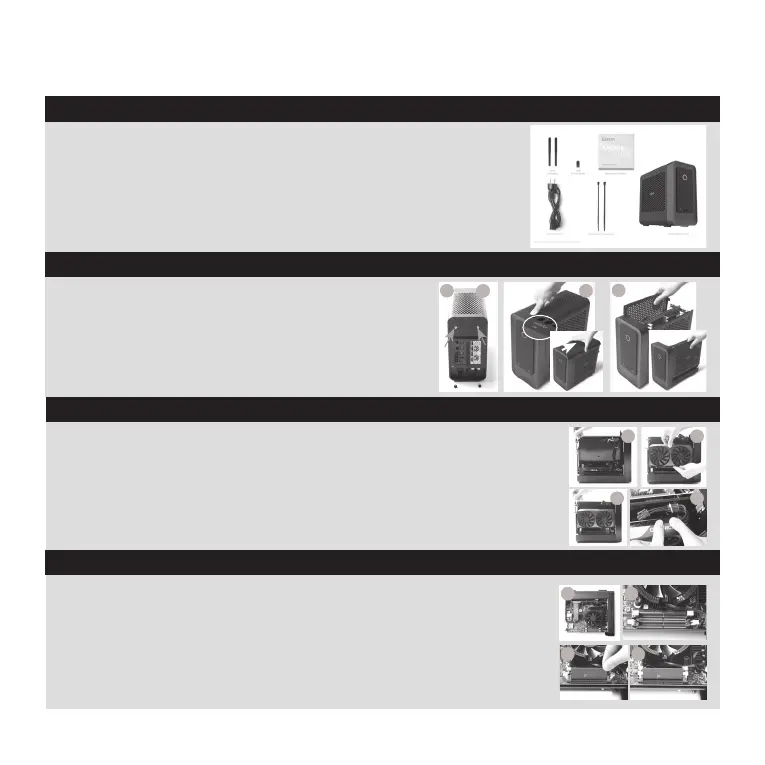

РУКОВОДСТВО ПО УСТАНОВКЕ
КОМЛЕКТАЦИЯ
НАСТРОЙКА ВАШЕГО ZOTAC ZBOX
УСТАНОВКА ГРАФИЧЕСКОЙ КАРТЫ (ДОПОЛНИТЕЛЬНО)
• 1 х ZOTAC ZBOX
• 1 х Шнур питания
• 2 х Нейлоновая стяжка кабелей (дополнительно)
• 1 х Гарантийный талон
• 1 х Краткое руководство пользователя
• 1 х USB флэш диск с драйверами Windows
• 2 х Антенны
1. Установите ZOTAC ZBOX на ровной поверхности.
2. Найдите два винта с накатанной головкой и снимите их.
3. Нажмите на стрелку на верхней крышке и снимите
верхнюю крышку ZOTAC ZBOX в направлении стрелки.
4. Поднимите и снимите две боковые крышки.
1. Удалить винт из кронштейна.
2. Вставить графическую карту в доступный слот PCIe.
3. Установить винт для крепления графической карты.
4. Подключить силовой кабель к графической карте.
УСТАНОВКА МОДУЛЕЙ ПАМЯТИ
1. Положите ZOTAC ZBOX на ровную поверхность лицевой стороной
вверх.
2. Аккуратно переведите фиксаторы памяти в открытое положение.
3. Вставьте модуль памяти SO-DIMM в свободный слот.
4. Аккуратно надавите на модуль памяти SO-DIMM до тех пор, пока
фиксаторы не вернутся в первоначальное положение.
1 2
3 4
1 2
3 4
1
2 3
4
