011302/01
12

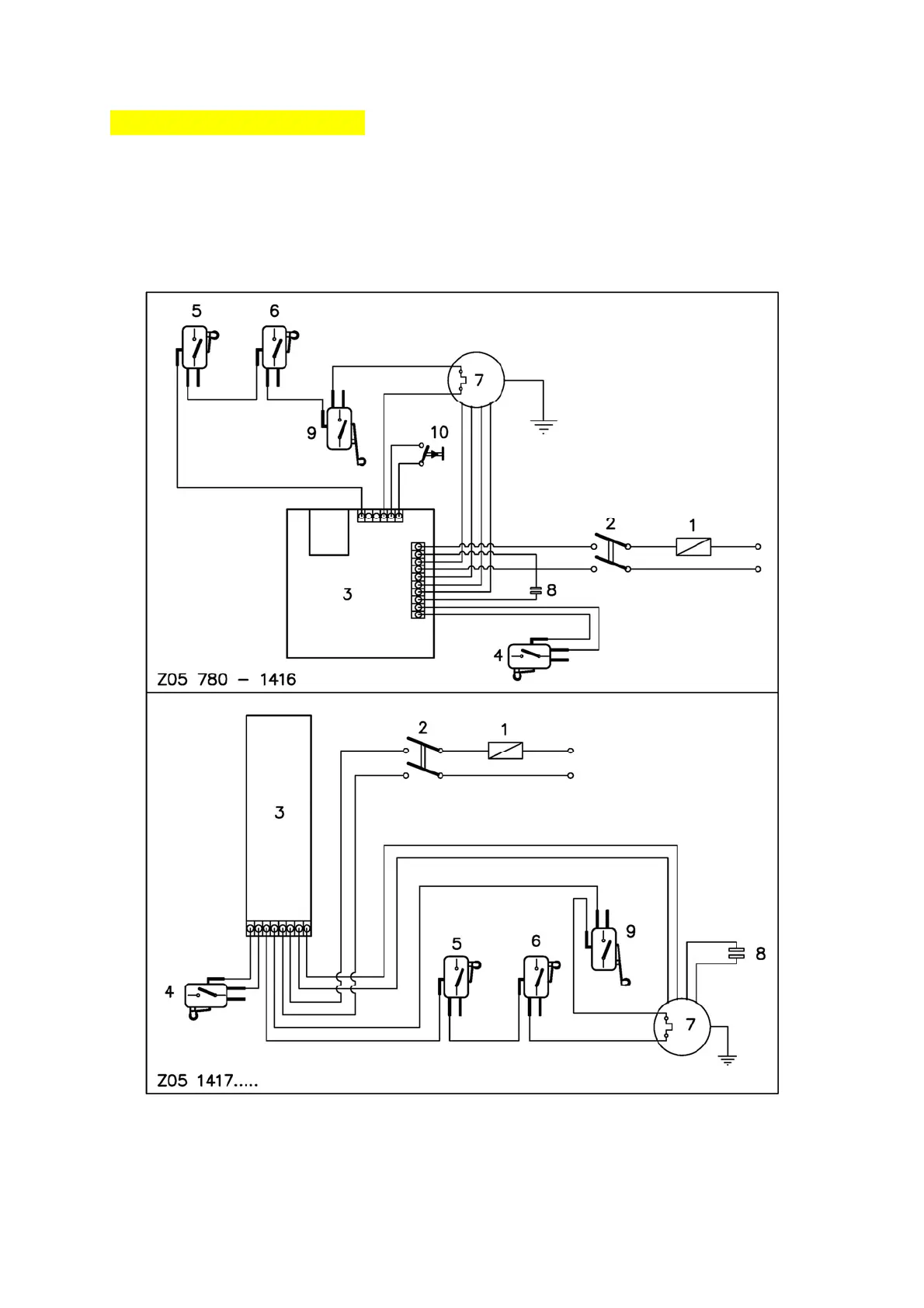

14.- WIRING DIAGRAMS.
1 Fuse
2 Power supply switch
3 Electronic circuit board
4 Meter microswitch
5 Micrometer microswitch
6 Micrometer microswitch
7 Motor
8 Condenser
9 Tray microswitch
10 On/off switch
